【導讀】漏電保護器引起不同的性能，其作用和類型也大有不同。漏電保護器也分為電壓型和電流型，或者單相或者三相。本文就簡要介紹了漏電保護器的結構，以及其工作原理。有圖片解說漏電保護器的諸多性能和結構。
漏電保護器有電壓型和電流型之分，GMS97C51電壓型漏電保護器已基本淘汰，現在常用的電流型漏電保護器。主要由主開關、零序電流互感器、漏電脫扣器、電子控制板等部件組成。
單相漏電保護器的工作原理如圖1-33所示，當無漏電電流時，零序電流互感器TA的一次電流矢量和為零，TA無感應電流輸出，脫扣器不動作，正常向負載供電。當被保護電路漏電或人身觸電時，通過零序電流互感器的一次線圈的矢量和不等于零，零序電流互感器的二次線圈產生感應電壓，并通過電子放大器A進行放大，線圈L得電吸合，帶動漏電保護器上的開關QS動作，切斷電源，從而起到了防止人身觸電的保護作用。漏電保護器對電氣設備的漏電電流極為敏感。當人體接觸了漏電的用電器時，產生的漏電電流只要達到10~30mA，就能使漏電保護器在極短的時間（如0.Is）內跳閘，切斷電源。
SB為試驗按鈕，它和電阻Rl組成試驗回路，試驗回路的兩端接在TA輸入端和輸出端的不同相的導線上，以便按下SB時，在TA中流過一個模擬的接地故障電流，檢查漏電保護器是否正常。

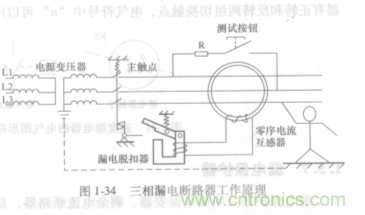

如圖1-34所示為三相漏電保護器工作原理。當正常工作時，不論三相負載是否平衡，通過零序電{互感器主電路的三相電流相量之未芝等于零，故其二次繞組中無感應電動勢產生，漏電保護器工作在閉合狀態。如果發生漏電或觸電事故，三相電流之和便不再等于零，而等于某一電流值/s。Is會通過人體、大地、變壓器中性點形成回路，這樣零序電流互感器二次側產生與，。對應的感應電動勢，加到脫扣器上，當，s達到一定值時，脫扣器動作，推動主開關的鎖扣，斷開主電路。
