下面又到了我們案例分享的時間，事情是這樣的。

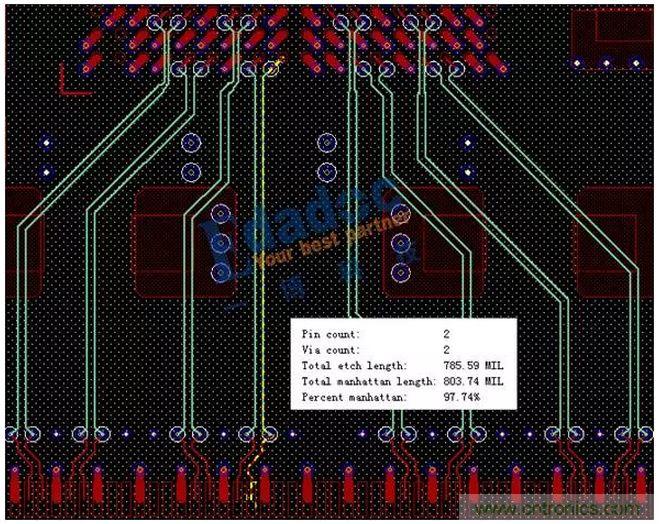

一個朋友前不久設計了一款28G-VSR協議的板子接光模塊，光口連接器采用的是CFP2的表貼連接器，由于PHY芯片到光口連接器距離很短，所以當初設計的時候就直接從芯片打孔連線過來，沒有經過任何特殊的處理，最后板上走線總長度約800mil，如下圖一所示。

圖一



很多人都會想這么短的線應該不會有什么問題的吧，隨便拉連上就好了?？墒俏覀円吹竭@個不是普通的信號，而是28G的高速信號，也許在低速信號階段可以這樣隨便拉拉就好了，但到了高速信號還能這么任性嗎？

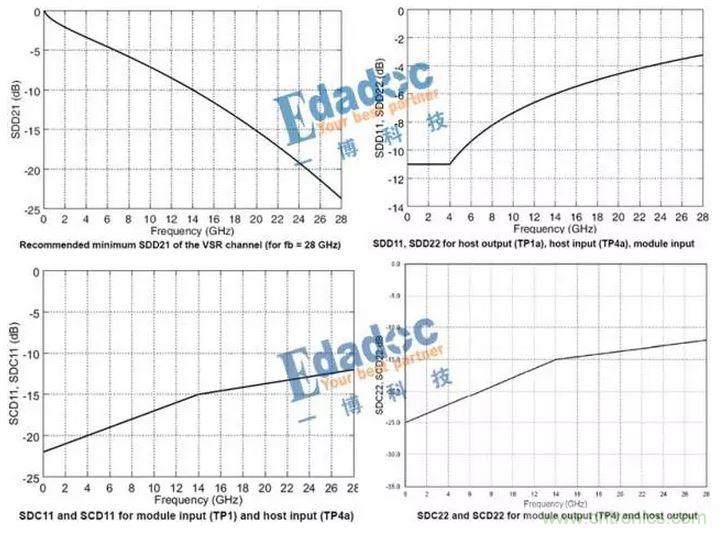

我們還是先來看看28G-VSR協議里面到底定義了通道的哪些東西吧，如下圖二所示，有插損、回?fù)p及模態轉換的一些無源要求。

說到這里，有些人可能已經猜到了這個設計最終的結果，既然是案例，當然是有問題的，最后的結果是運行過程中經常出現一些莫名其妙的誤碼。
