【導讀】本篇文章對LLC電路中MOS管的替換對整機效率的影響，并給出了對比數據。在最后，給出了MOS管并聯二極管Trff在LLC拓?fù)渲械年P(guān)鍵作用分析。這些知識點很難在教科書中得到體現，是只能通過不斷的實踐和實驗得出的結果，希望能對大家有所幫助。
LLC諧振適用于高密度且具有高頻設計要求的電路。由于不存在反向恢復的問題，所以開關損耗也異常的小。雖然LLC電路本身?yè)碛懈咝У秃牡膬?yōu)點，但是這并不意味著其在任何情況下都能最大程度上降低損耗，在一些情況下如果設置不當反而會導致正激的效率低下。
本文以一個電力操作電源的溫升測試為基礎，分析了一種MOS管替換不當?shù)那闆r下，LLC電路導致整機效率低下的例子。
在對MOS管進行替換之后整機功耗下降了8W，下面就來分析一下問題所在。

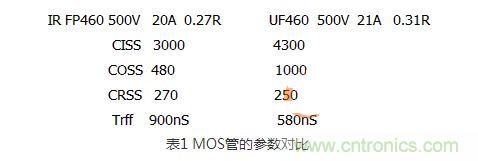

測試之前先對MOS管的參數進行一下對比。
調試使用的是IRFP460，做替代料的是UF460。這兩根管子從電容參數RDS on角度來看還是IRFP460占優勢。但這里有一個在LLC拓?fù)渖戏浅ｊP(guān)鍵的參數，Trff也就是反并聯二極管的反向恢復時間，UF460優秀很多。
因?yàn)長LC是零壓開通，近似零電流關斷，所以MOS管輸入輸出電容就算較高也跟效率關系不大。
在LLC拓?fù)渲校床⒙?lián)二極管的關斷速度是一個非常關鍵的參數，如果Trff大，可以試著將死區時間延長。 如果Trff時間長，死區不夠的情況下，甚至連效率都談不上。在大動態情況下就很容易炸機。
MOS管并聯二極管Trff在LLC拓?fù)渲械年P(guān)鍵作用

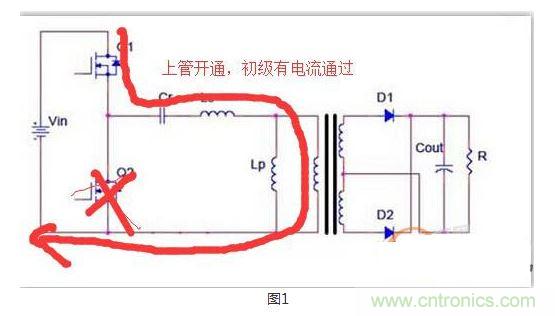

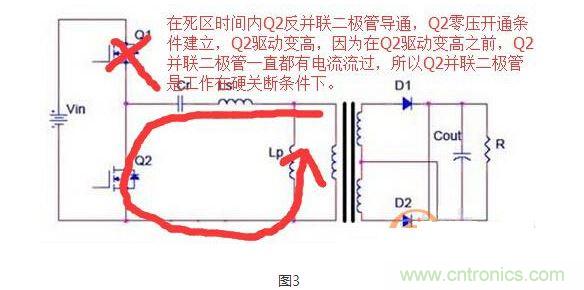

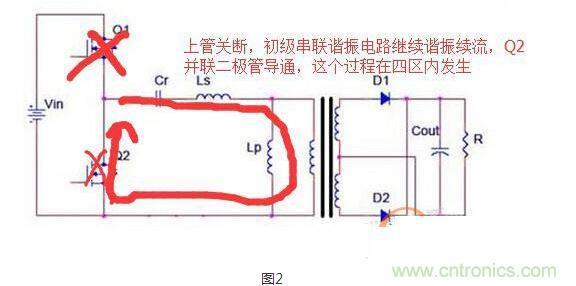

圖1、圖2、圖3給出了MOS管并聯二極管Trff時，在LLC拓?fù)渲械年P(guān)鍵作用，并配合電路圖給出了相應的文字解釋?zhuān)瑤椭蠹依斫狻?/div>
若MOS管反并聯二極管的Trff太長，并且在諧振腔電流換流完成之后還沒有關斷，那么久相當于MOS管短路了，就會直接炸機。
