TL431在電路當中經常被用來替代穩壓二極管使用，由于僅用兩個電阻就可以對其輸出電壓進行任意調節，所以TL431得到了廣泛的應用。相對的，TL431的效率問題就成為了人們較為關心的話題，那么在TL431當中工作電流是由哪個電阻來決定的呢？

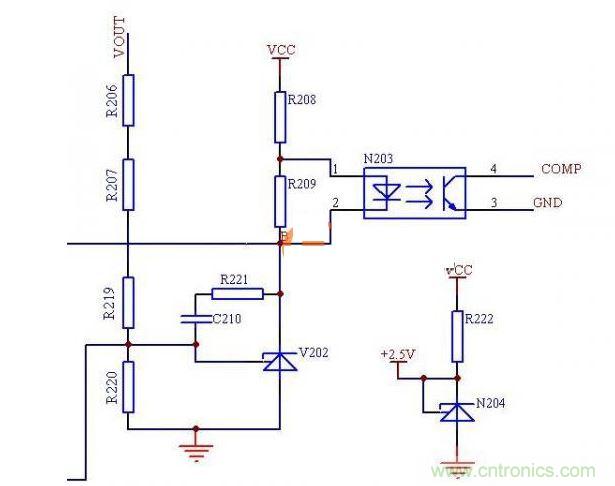

圖1



如圖1所示，TL431的工作電流是1--100mA，既然光耦串聯電阻不能決定TL431的工作電流，那TL431的工作電流是由誰決定的呢？都說TL431最小工作電流不能小于1mA，那是哪個電阻決定這個電流的呢?



TL431正常工作時電流的大小是由光耦決定的，光耦是串聯在TL431上的，所以光耦流過多少，TL431就流過多少!光耦流多少是整個電源決定的，多少的電流產生的占空比能使輸出為12V，那就流多少電流。因此可以認為是原邊IC決定的！TL431的最小工作電流是1mA，電阻也決定了流過TL431最大的電流！簡單點理解，12V相當于給TL431供電，限制流過TL431最大的電流，同時提供TL431所需要的最小電流，至少TL431到底要多少電流，要保證輸出穩定，那么就是要多少給多少的。



因為TL431的工作電流，也就是1mA電流，對電路時不起作用的，所以理論上不應該讓他參與環路調整，而光耦原邊二極管壓降1.1V，R209選擇1K，就會有1mA左右電流不流過二極管而提供給TL431。R209就是這個作用。



至于R208的選擇，首先確定光耦副邊需要的最大電流，然后根據最小傳輸比計算光耦原邊電流，就可以根據R208上的壓降選擇電阻了。R208上的壓降是輸出電壓-1.1V-2.5V。1.1V是二極管壓降，2.5V是TL431ak之間最低電壓。



都說TL431的最小工作電流是1mA，既然這個電流跟任何電阻都無關，那如何保證TL431的電流達到了1mA了呢?



只要保證流過TL431的最大電流超過1mA，自然就可以保證了。R208選擇的時候考慮。12V輸出選擇20K的208，肯定就不滿足了，但選擇2K的不就滿足了？
