    技術分享:三種經典的放大電路設計

    發布時間:2015-01-05 責任編輯:sherryyu

    【導讀】放大電路設計是電子工程師入門必須懂得的電路設計,這里小編總結了幾種工程師們常常用到的三種經典的放大電路設計,分享給大家,供大家學習參考!

    差分輸入/輸出低功耗儀表放大器

    目前所有市售的三運放儀表放大器僅提供了單端輸出,而差分輸出的儀表放大器可使許多應用從中受益。全差分儀表放大器具有其他單端輸出放大器所沒有的優勢,它具有很強的共模噪聲源抗干擾性,可減少二次諧波失真并提高信噪比,還可提供一種與現代差分輸入ADC連接的簡單方式。

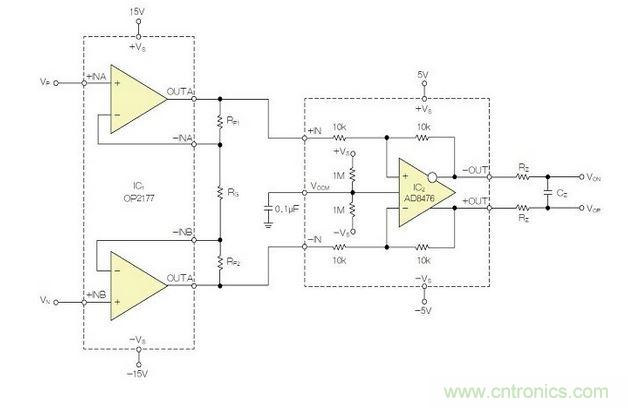

    圖顯示了低功耗全差分儀表放大器電路的實現方式
    低功耗全差分儀表放大器電路的實現方式
    低功耗全差分儀表放大器

    雙線遠程傳感器前置放大器

    本設計實例實現了一種遠程傳感器前置放大器(如用于壓電式傳感器),其可通過單個導線對或同軸電纜傳輸信號和電能。AD822ARZ是一個真正的單電源供電運算放大器,其具有軌到軌輸出、極低的輸入電流和低頻噪聲,適合與高阻抗信號源同時工作。AD822具有5V的單電源供電能力,這使其成為本設計實例的佳選。

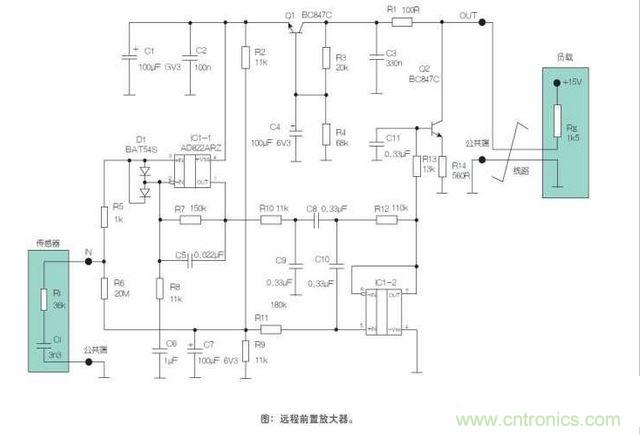

    雙線遠程傳感器前置放大器
    基于555定時器的D類耳機驅動器可作為理想的實用放大器

    廣受歡迎的555定時器可用作樂器或其他應用的PWM/D類放大器。其可在4.5V~16V的電源電壓范圍內工作,并可輸出200mA的驅動電流。音頻信號被傳送至555定時器的CV( 控制電壓)引腳。本設計實例為耳機和音頻線路提供兩個簡單、便宜的驅動器。這兩個驅動器針對電吉他和小提琴設計,但也可適用于更多其他應用。對于這樣的簡單應用而言,噪聲和總諧波失真(THD)并不是重點考慮因素,因此并未對這兩個數值進行測量。

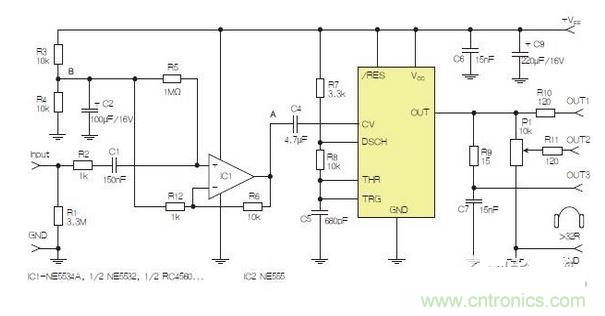

    基于555定時器的D類耳機驅動器可作為理想的實用放大器
    含運算放大器和NE555定時器的耳機和音頻線路驅動器。也可以使用CMOS版本(如LMC555),但輸出電流較低。其優點為工作頻率較高。
