    3種經典的LED電路保護方法分享

    發布時間:2014-11-12 責任編輯:sherryyu

    【導讀】LED的壽命以及節能、價格問題一直是大家熱心討論的話題。而在這個過程中 LED電路保護電路顯得十分重要,小編總結了3種LED電路的保護方法,希望對大家設計LED保護電路有所幫助。

    盡管LED技術是當今市場的主流,但LED技術上尚有許多沒有攻克的難題,而且LED的壽命以及節能、價格問題一直是大家熱心討論的話題。而在這個過程中 LED電路保護電路顯得十分重要,小編總結了3種LED電路的保護方法,希望對大家設計LED保護電路有所幫助。

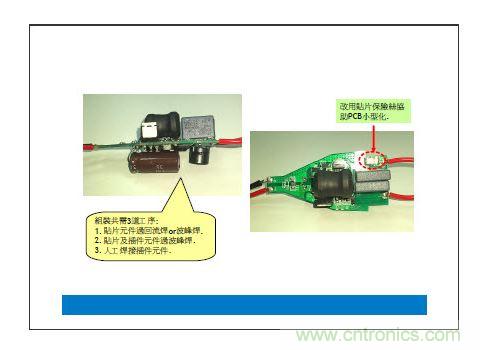

     LED電路保護電路
    使用瞬態電壓抑制二極體(簡稱TVS)

    瞬態電壓抑制二極體是一種二極體形式的高效能保護器件。當它的兩極受到反向瞬態高能量沖擊時,能以10的負12次方秒極短時間的速度,使自己兩極間的高阻立即降低為低阻,吸收高達數千瓦的浪涌功率,把兩極間的電壓鉗位元在一個預定的電壓值,有效的保護了電子線路中的精密元器件。瞬態電壓抑制二極體具有回應時間快、瞬態功率大、漏電流低、擊穿電壓偏差一致性好、鉗位元電壓較易控制、無損壞極限、體積小等優點。

    但是在實際使用中電子元件技術網網友發現要尋找滿足要求電壓值的TVS器件很不容易。 LED光源的損壞主要是因為電流過大使芯片內部過熱造成的。 TVS只能探測過電壓不能探測過電流。要選擇合適的電壓保護點很難掌握,這種器件就無法生產也就很難在實際中使用。

    選擇自恢復保險絲

    自恢復保險絲又稱為高分子聚合物正溫度熱敏電阻PTC,是由聚合物與導電粒子等構成。在經過特殊加工后,導電粒子在聚合物中構成鏈狀導電通路。當正常工作電流通過(或元件處于正常環境溫度)時,PTC自恢復保險絲呈低阻狀態;當電路中有異常過電流通過(或環境溫度升高)時,大電流(或環境溫度升高)所產生的熱量使聚合物迅速膨脹,也就切斷了導電粒子所構成的導電通路,PTC自恢復保險絲呈高阻狀態;當電路中過電流(超溫狀態)消失后,聚合物冷卻,體積恢復正常,其中導電粒子又重新構成導電通路,PTC自恢復保險絲又呈初始的低阻狀態。在正常工作狀態自恢復保險管的發熱很小,在異常工作狀態它的發熱很高阻值就很大,也就限制了通過它的電流,從而起到了保護作用。在具體的電路中,52solution向大家推薦了兩種選擇:

    ①分路保護。一般LED燈是分成很多串接支路。我們可以在每個支路的前面加一支PTC元件分別進行保護。這種方式的好處是精確性高,保護的可靠性好。

    ②總體保護。在所有光珠的前面加接一支PTC元件,對整燈進行保護。這種方式的好處是簡單,不占體積。對于民用產品來說,這種保護在實際使用中的結果還是令人滿意的。

    保護LED電路中采用保險絲(管)

    由于保險絲是一次性的,且反應速度慢,效果差、使用麻煩,所以保險絲不適宜用于LED燈成品中,因為LED燈現在主要是在城市的光彩工程和亮化工程。它要求LED保護電路要很苛刻:在超出正常使用電流時能立即啟動保護,讓LED的供電通路就被斷開,使LED和電源都能得到保護,在整個燈正常后又能夠自動恢復供電,不影響LED工作。電路不能太復雜體積不能太大,成本還要低。所以采用保險絲的方式實現起來很困難。
