【導讀】在過去的文章中，關于電源保護能力的文章就有好幾篇。測試過程中電源的保護能力，就如同汽車的制動和安全防護系統，其重要性超過其他的所有特性。今天這里為大家講解你所不知道的電源過流保護秘密。



在過去的文章中，關于電源保護能力的文章就有好幾篇。測試過程中電源的保護能力，就如同汽車的制動和安全防護系統，其重要性超過其他的所有特性。



當今系統直流電源整合了多種保護特性，能夠保護被測器件（DUT）和電源自身免于故障或設置不當導致的損壞。你肯定對過壓保護（OVP）和過流保護（OCP）不陌生，這是大多數系統直流電源應用的兩個核心保護特性，能夠防護功率相關損壞。



過壓保護可以在電壓高于允許運行電壓上限時幫助確保被測器件不會遭受電源相關的損壞。過壓損壞幾乎在瞬間產生，因此在設置過壓保護電壓時，應低于被測件的損壞電平，以提供一定范圍的裕量；但保護電壓的設置，也要略高于被測器件的最大預期工作電壓，以避免電壓瞬變造成被測件的重啟。過壓形成通常源于被測器件的外部因素。在高性能的程控電源中，過壓保護的響應時間通常在10uS-100uS。



過流保護可以幫助保護被測器件，防止內部短路或其他故障導致過高的電流，造成被測件的損壞。過流保護的響應時間通常是從百微秒級到毫秒級，不同性能的電源這個指標相差較大，性能越好的電源，響應時間越短。同時，過流越高，電源的響應時間則越短。由于被測件在啟動過程中往往存在比較高的浪涌電流，這會遠高于被測件的正常工作電流，如果這個浪涌電流的時間過長，就會觸發電源的OCP，從而電源下電，被測件無法啟動。正是由于這個原因，有些被測件在用高性能電源常常無法正常啟動，而使用雜牌的電源時，被測件則可以啟動， 因?yàn)殡s牌電源OCP啟動時間過長。為了解決這個問題，高性能電源可以允許使用者設置電源上電時OCP啟動的電流幅度窗口和時間，即確保被測件的正常啟動， 又可確保了被測件的安全

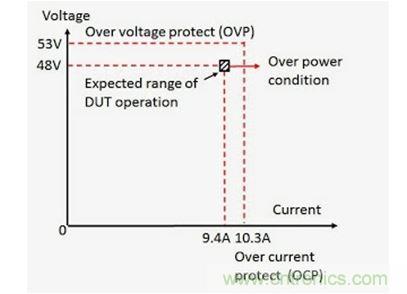

但在很多的應用場合，僅僅OVP和OCP對于器件測試過程中的保護往往是不夠的。在這里，我們用一個實例來說明。圖 1 是實例被測器件的過壓保護和過流保護描述。這是一個電壓固定輸出為48V /最大工作電流9.4A的電源，最大功耗為450W。測試過程中，我們設定過壓保護和過流保護為比被測器件的電壓和電流值高 10%，以保護被測器件。

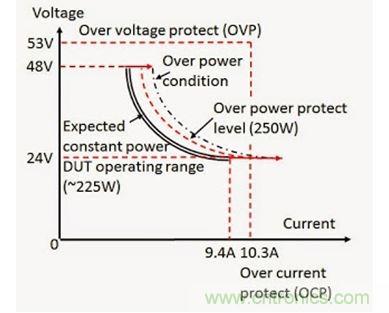

然而，并非所有被測器件都具有與圖 1 類似的電壓和電流工作范圍。以車載 DC – DC 轉換器為例， 這類器件具有寬泛的工作電壓范圍，而功率相對恒定。這里的DC-DC轉換器廣泛應用在車載及軍用電子產品中，以適應變化范圍大、輸入電壓不穩定的工作環境。如圖 2 所示，DC – DC 轉換器的工作電壓為 24-48 V，功耗 225W。DC – DC 轉換器的轉換效率通常很高，其自身的能量損耗極低，絕大部分傳輸?shù)搅素?fù)載。如果 DC – DC 轉換器一旦發生故障，就會導致自身能耗迅速上升，轉換效率降低，可能會由于過熱而損壞。在這種情況下，就需要設置24V的過壓保護。可是，一旦設置了24V的過壓保護，就會導致更高電壓值的測試無法進行。如下圖所示。

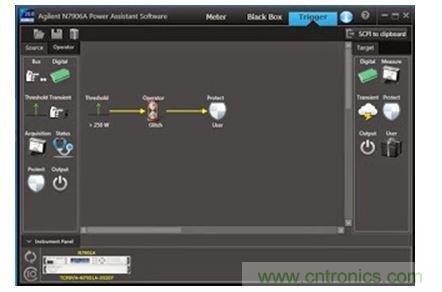

具備過功率保護能力的程控電源可以解決上述問題，因?yàn)檫^功率保護可以在所有輸入電壓設置條件下保護被測器件。
