1、什么是EOS？
EOS為Electrical Over Stress的縮寫，指所有的過度電性應力。當外界電流或電壓超過器件的最大規范條件時，器件性能會減弱甚至損壞。
EOS通常產生于：
1.電源(AC/DC) 干擾、電源雜訊和過電壓。
2.由于測試程序切換（熱切換）導致的瞬變電流/峰值/低頻干擾。其過程持續時間可能是幾微秒到幾秒（也可能是幾納秒），很短的EOS 脈沖導致的損壞與ESD損壞相似。
3.閃電。
4.測試程序開關引起的瞬態/毛刺/短時脈沖波形干擾。
5.測試設計欠佳，例如，在器件尚未加電或已超過其操作上限的情況下給器件發送測試信號。再比如在對器件供電之前加入測試信號，或超過最大操作條件。
6.來自其它設備的脈沖信號干擾，即從其它裝置發送的脈沖。
7.不恰當?shù)墓ぷ鞑襟E，工作流程不甚合理
8.接地點反跳（由于接地點不夠?qū)е码娏骺焖俎D(zhuǎn)換引起高電壓）
二、什么是ESD？
ESD是英文Electrical Static Discharge的縮小，中文釋為靜電放電。電荷從一個物體轉移到另一個物體。靜電是一種客觀的自然現象，產生的方式多種，如接觸、摩擦等。靜電的特點是高電壓、低電量、小電流和作用時間短的特點。人體自身的動作或與其它物體的接觸，分離，摩擦或感應等因素，可以產生幾千伏甚至上萬伏的靜電。靜電在多個領域造成嚴重危害。摩擦起電和人體靜電是電子工業中的兩大危害。生產過程中靜電防護的主要措施為靜電泄露、耗散、中和、增濕，屏蔽與接地。人體靜電防護系統主要有防靜電手腕帶，腳腕帶，工作服、鞋襪、帽、手套或指套等組成，具有靜電泄露，中和與屏蔽等功能。靜電防護工作是一項長期的系統工程，任何環節的失誤或疏漏，都將導致靜電防護工作的失敗。

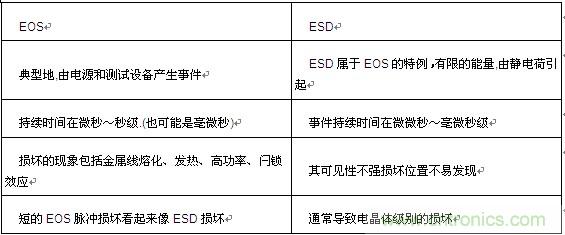

三、對比區別
典型地,由電源和測試設備產生事件 ESD屬于EOS的特例，有限的能量,由靜電荷引起持續時間在微秒～秒級.(也可能是毫微秒) 事件持續時間在微微秒～毫微秒級
損壞的現象包括金屬線熔化、發熱、高功率、閂鎖效應其可見性不強損壞位置不易發現短的EOS脈沖損壞看起來像ESD損壞通常導致電晶體級別的損壞
四、靜電防護
1.設定靜電區域
說明:在生產現場設定靜電敏感區域，并且要做明顯警示，使到現場的每個人都能注意。
2、靜電區域內注意事項
a.操作者應該佩戴防靜電腕帶，應該穿著防靜電服裝，鞋，圍巾，椅子應該套防靜電套。（一端與人體接觸，另一端與地線相連）
b.有可能放置PBA的區域內要貼防靜電桌布，并且要聯結防靜電接地扣。
c.靜電區域內所有的物品靜電不能超過100V靜電區域內的容器應該用防靜電材料的，若靜電區域內的物品的靜電電壓超過100V時，這是應該采用去離子風機消除物體表面靜電。注：不可在防靜電區域內放置與生產活動無關的物品。
3.環境濕度要以50%~60%左右。
