    只為防止示波器出現混迭現象找方法

    發布時間:2014-04-08 責任編輯:xiongjianhua

    【導讀】采樣速率是數字示波器的一項重要指標,采樣速率也稱為數字化速率,是指單位時間內,對模擬輸入信號的采樣次數,常以MS/s表示。如果采樣速率不夠,容易出現混迭現象。那么怎么防止混迭發生呢?下面介紹幾種防止混迭簡單的方法,欲知詳情且看下文分解。

    如果示波器的輸人信號為一個100KHz的正弦信號,示波器顯示的信號頻率卻是50KHz,這是怎么回事呢?這是因?yàn)槭静ㄆ鞯牟蓸铀俾侍a(chǎn)生了混迭現象。混迭就是屏幕上顯示的波形頻率低于信號的實際頻率,或者即使示波器上的觸發指示燈已經亮了,而顯示的波形仍不穩定。那么,對于一個未知頻率的波形,如何判斷所顯示的波形是否已經產生混迭呢?可以通過慢慢改變掃速t/div到較快的時基檔,看波形的頻率參數是否急劇改變,如果是,說明波形混迭已經發生;或者晃動的波形在某個較快的時基檔穩定下來,也說明波形混迭已經發生。根據奈奎斯特定理,采樣速率至少高于信號高頻成分的2倍才不會發生混迭,如一個500MHz的信號,至少需要1GS/s的采樣速率。有如下幾種方法可以簡單地防止混迭發生:

    1.調整掃速;

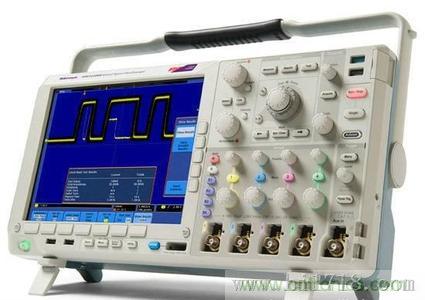

    掃速調整

    2.采用自動設置(Autoset);

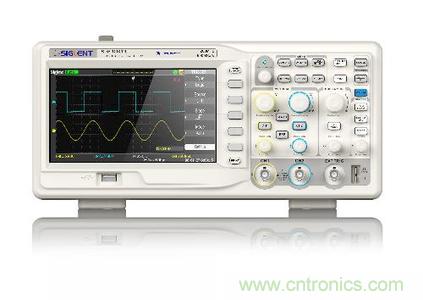

    自動設置(Autoset)

    3.試著將收集方式切換到包絡方式或峰值檢測方式,因?yàn)榘j(luò)方式是在多個收集記錄中尋找極值,而峰值檢測方式則是在單個收集記錄中尋找最大最小值,這兩種方法都能檢測到較快的信號變化。

    包絡圖
    峰值


    4.如果示波器有Insta Vu采集方式,可以選用,因?yàn)檫@種方式采集波形速度快,用這種方法顯示的波形類似于用模擬示波器顯示的波形。

    Insta Vu采集

    采樣速率與t/div的關系:每臺數字示波器的最大采樣速率是一個定值。但是,在任意一個掃描時間t/div,采樣速率fs由下式給出:

    fs=N/(t/div) N為每格采樣點。

    當采樣點數N為一定值時,fs與t/div成反比,掃速越大,采樣速率越低。下面是TDS520B的一組掃速與采樣速率的數據:

    綜上所述,使用數字示波器時,為了避免混迭,掃速檔最好置于掃速較快的位置。如果想要捕捉到瞬息即逝的毛刺,掃速檔則最好置于主掃速較慢的位置。
