【導讀】在智能機和各種移動設備大行其道的今天，手上沒有一塊移動電源是真心不能出門的，因為經常要面臨著手機突然沒電，平板突然沒電的尷尬狀況，于是移動電源就成了人手一塊乃至多塊的必備之物。不過，移動電源的升壓效率真的是像經銷商說的那么好嗎？今天來給大家揭秘。
用了一段時間移動電源，朋友同事們選購移動電源時也愛問我買哪種，哪種好一點，多大容量的合適？
更有懂一點的問我哪種移動電源升壓效率高。這個我可真答不上來。我的移動電源都是自己做的，上面圖片里兩個白色的是聚合物電池，藍色是18650，電路板都是淘寶買來焊的，外殼自己買移動硬盤盒用美工刀電鉆挖孔，當然那個18650電源外殼是成品。
所以我有機會把不同的電池和電路板組合互換，實際上我也換過幾次，升壓效率，我還真沒看出什么區別。
于是上網搜一下。
升壓效率，就是指從鋰電池3-4.2V放電電壓升到USB標準電壓5V的效率，大多移動電源都標的85%，更有97%的。

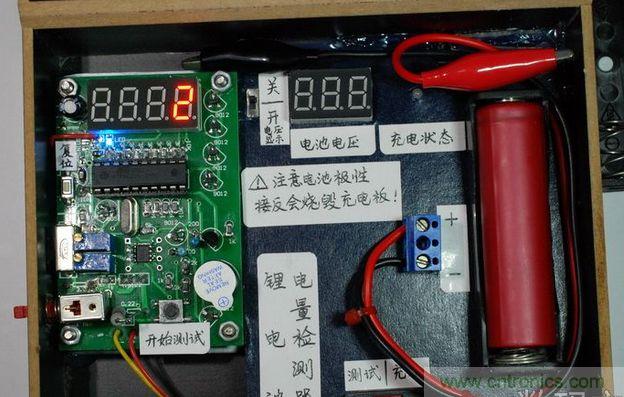

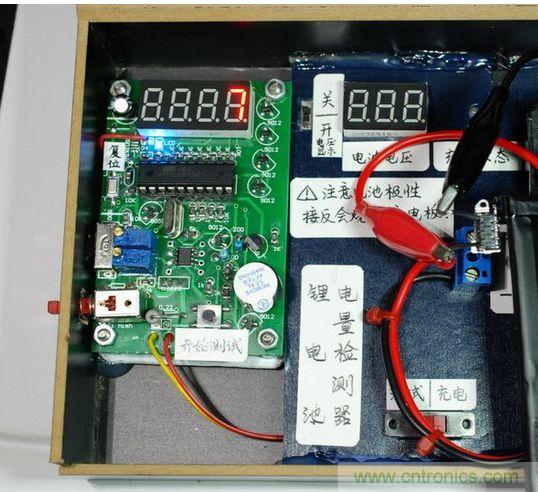

但我關心的是，比如1000mah的電量，從移動電源里面的電池3-4.2V放出來，經過升壓電路變成5V，然后經過手機充電電路再變成手機電池里的3-4.2V，能剩下多少。就是說，移動電源電池里面的1000mah，能實際給手機電池充進多少mah？還好我有鋰電池容量檢測器。
也是我買的電路板自己組裝的。它通過單片機控制，以600或者900ma恒流放電，記錄放電到3V截止的時間來計算放電電量。
于是我設計這個實驗：
1，用同一個充電器，給同一顆18650充滿電。
2，把充滿電的電池接到我有的3種移動電源電路板上，給我的iPhone4充電，一直充到電池3V截止。
3，把iPhone4電池拆下來測試充進去了多少電量，也是放到3V為止。

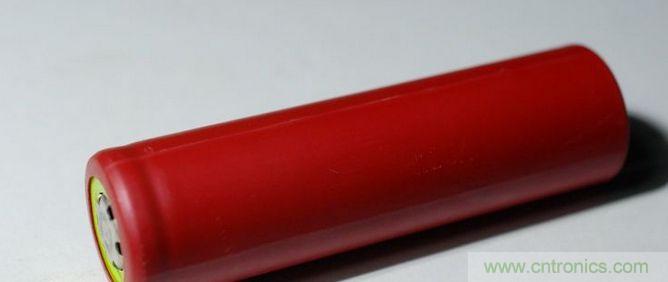

先看看我的18650電池
這是我的三洋18650，實測還有2080mah電量，就用它吧，因為只是我所有18650電池里面容量最大的一個了。

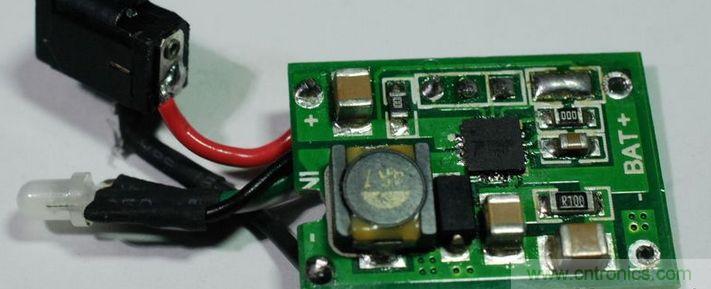

充電電路
淘寶買的TP5000充電電路，其實我還有MAX1879電路，但這個電路可以把電池精確地充到4.2V，而且速度快一點。
參加測試的移動電源電路板

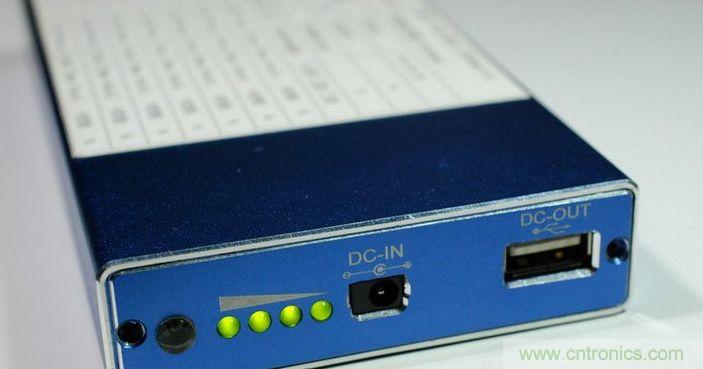

這個是淘寶熱賣的18650移動電源套件，鋁合金外殼，支持iPhone。
里面的電路是這樣的。
電路我改裝了一下，原來是T型USB口充電的，不方便，我換成了3.5DC插座，原來4顆高亮藍色LED，一打開能把眼睛閃花，我換成了綠色LED。
當時我已經有了兩個聚合物電池的移動電源，湊巧得了6節18650，就買了這款電路和外殼，這個外殼鋁合金的，真結實，也蛋痛。想象一下6節18650加上鋁合金外殼，得有多重。而且表面那么光滑，冬天拿著凍手，而且一不小心手甩一下就能飛出去

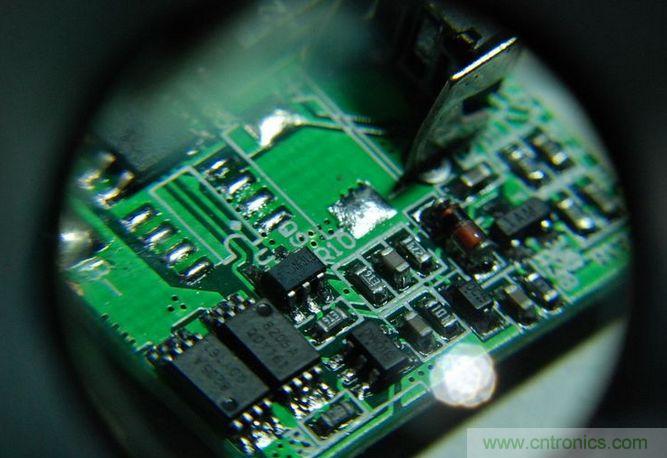

這個電路板用的是TP4056充電，M3LF升壓電路。都是性價比的選擇，電路板也便宜，28元。

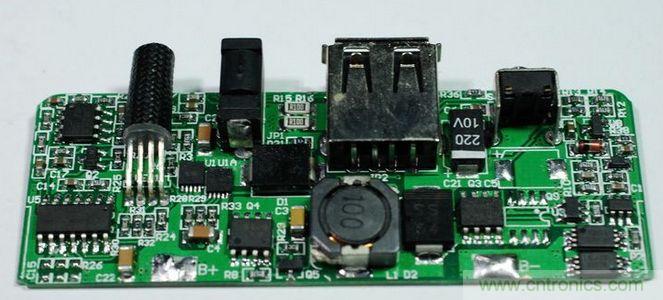

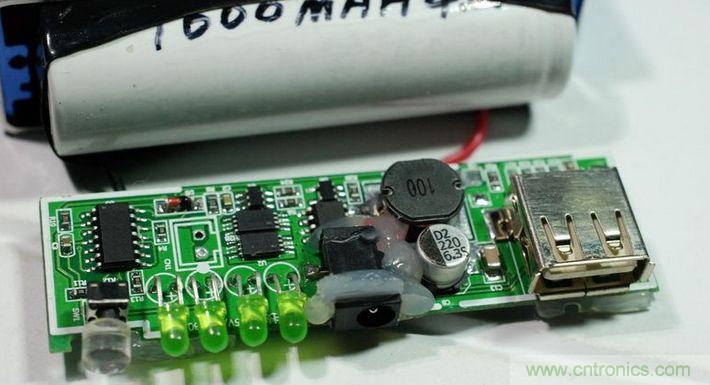

這是我聚合物電池移動電源用的電路板，也是淘寶熱賣的，36元。

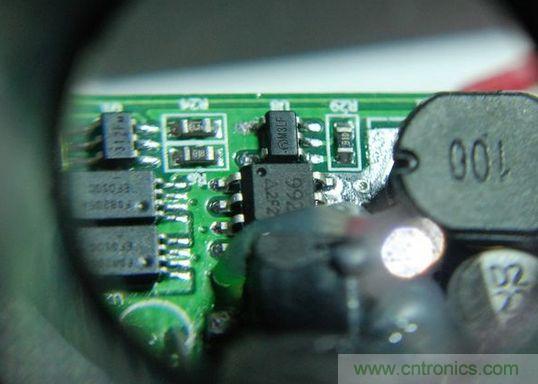

這個也是用的TP4056充電，但它有兩顆TP4056。升壓用的M3LD，其實跟上面一樣的芯片。

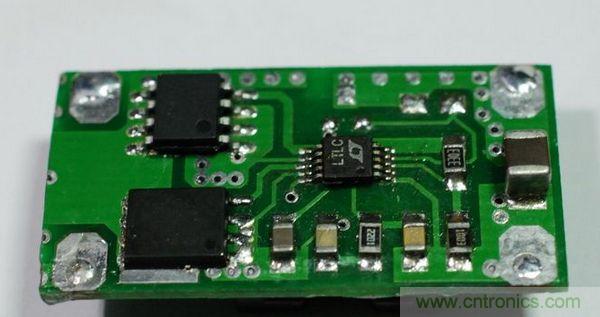

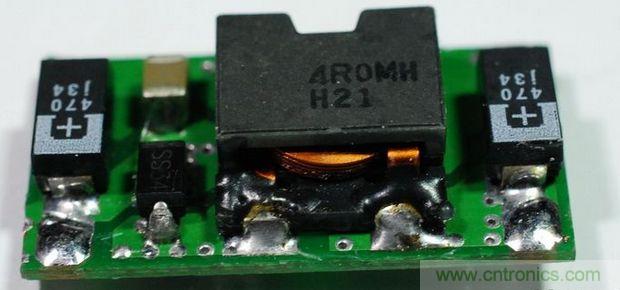

最后出場的是網上關注率很高的LTC1700升壓電路。
這個光升壓板就38元了，因為它用了凌特公司著名的LTC1700升壓芯片，據說升壓效率能達到95%以上。
好多使用這款升壓的移動電源都會把它標出來，不管實際是不是用了這個芯片。
上面的移動電源集成電路板一個28元一個36元，可要是用這個升壓板制作移動電源，加上充電電路和電量顯示電路，光電路就得花接近100元。

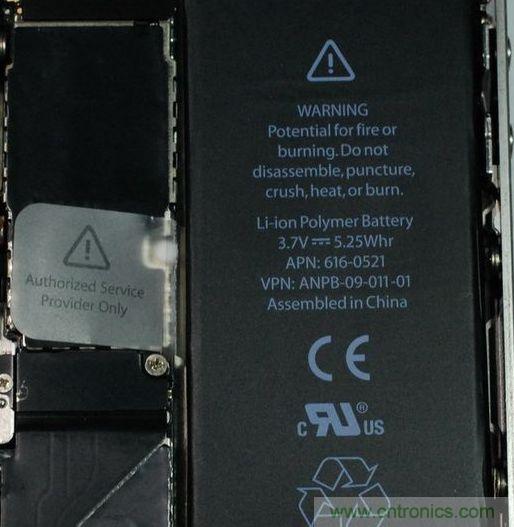

最后介紹我的iPhone4
很可憐被我第N次拆開了，我這是國行，移動營業廳拿的，能排除假電池的顧慮。
電池標稱1420mah，我今天已經把它用iPhone4充滿，然后拆下來放電測試過了，1316mah，用了兩年了，看起來衰減真的很少。
樓下開始測試。

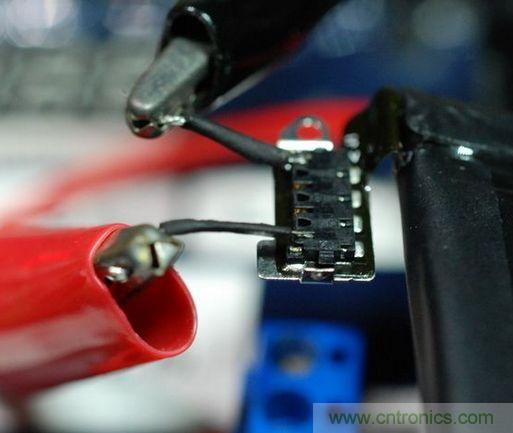

iPhone4電池的接口很小，我只有自己弄了兩根線接上測試。
放電測試

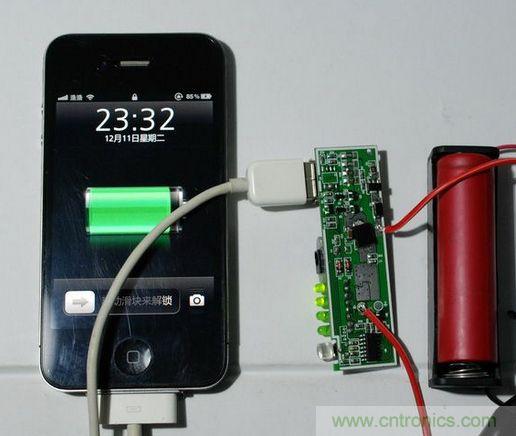

先是用第一款移動電源板充電。
第二款
LTC1700升壓電路充電，我沒有USB接口，只要借了其它的USB接口用用。】
直接上結果吧！
升壓芯片 M3LD M3LF LTC1700
18650電量 2080 2080 2080
手機電池電量 1106 1112 1140
升壓充電效率 53% 53% 55%
從結果看其實大家都差不多，LTC1700還真效率高一點，但只高了一點點?？隙ū炔簧习讯喑鰜淼腻X投在電池上得到的多。
我還沒有接觸過其它移動電源，但估計一般的移動升壓電路效率都差不多。要是準備給iPhone4充4次電，起碼得準備12000mah的移動電源。網上宣傳的8000mah就可以充4次，千萬別信，每次都從30%開始充還差不多。
但針對移動電源的選擇我還是想說兩點。
1，太重的不行，4節18650頂天了，18650就不要鋁合金外殼了。雖然看起來電量很多，太重的移動電源其實你根本不會經常帶在身上。
2，重視充電電路，我遇到過一種電路板，充電直接充到4.31V截止，對大多數電池來說，這無疑是個殺手，說不定用兩次電池就報廢了。
移動電源的其它功能都不重要，顯示電量，有更好，沒有也無所謂，反正每次帶出去前充滿電就行了。手電筒，沒有最好，又不亮，又占空間，又增加損壞幾率。
所以，希望大家不要迷信高端移動電源，100元左右，選個輕點的，外觀好看的就行了。宣傳里面有LTC1700，LTC4002，MAX1789等等，直接無視好了，用到電池失效前都差不多。
