中國半導體放電管出貨量最大的制造商上海晟芯微電子（每月出貨量高達15KK）最近在硅ESD保護元件領域也異軍突起，成為中國第一家做出0201尺寸SESD的制造商。

晟芯微電子總經理金國平說：“我們的0201尺寸SESD的性能已做到安森美的水平，輸入電容只有5-6pF，但成本比安森美低。我們也有針對高速接口如USB3.0的SESD產品，其輸入電容只有0.3pF，不過尺寸還只能做到0402尺寸。”

圖1：晟芯微電子總經理金國平

晟芯目前可以提供0201、0402尺寸的單通道單向或雙向SESD元件，它們均可以提供具有IEC61000-4-2標準規定的15KV接觸和空氣放電保護能力，最大保護電壓可高達20KV。晟芯開發的單通道雙向SESD元件在PCB布局時沒有極性約束，可大幅降低PCBA組裝時的出錯率，而且它也不會削減幅值低于參考地的信號，它們的目標應用市場包括：USB2.0、HDMI、DisplayPort、LVDS接口、交換機、計算機主板、XDSL設備和光端機。

金國平總經理指出：“我們0201和0402系列尺寸SESD的主要賣點是漏電流小、反應速度快和性價比高，目前我們SESD出貨量增速最大的市場是安防和監控，差不多30%的出貨量都在這兩大市場。”

上海晟芯微電子是目前國內掌握半導體過壓保護元件核心技術的供應商之一，主要產品是半導體放電管和SESD保護元件。目前擁有3千多平方米的芯片和封裝生產基地，產品均以通過UL和SGS認證，半導體放電管通過ITU-TK.12、K.28推薦標準、REA標準以及GB9043、YD/T940等標準，SESD保護二極管滿足IEC61000-4-2標準。

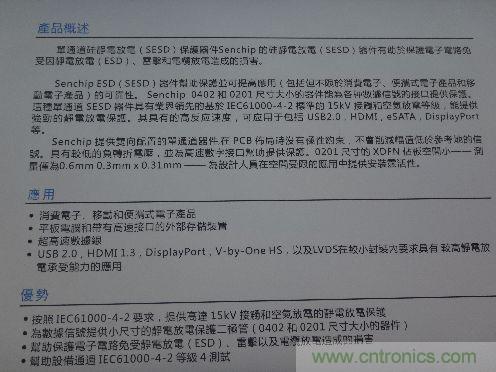

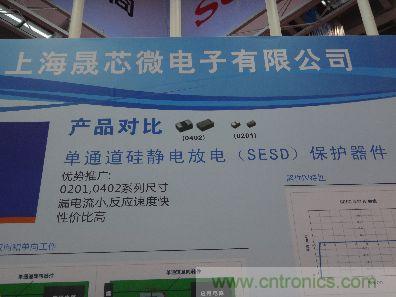

圖2：晟芯0201和0402尺寸SESD的性能特色

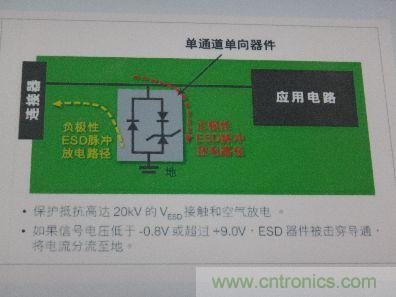

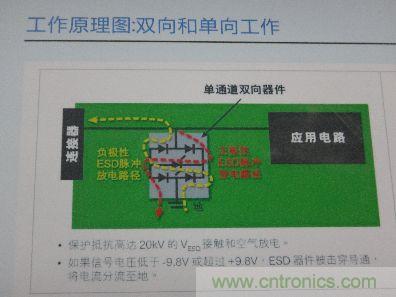

圖3: 晟芯SESD工作原理


圖4: 晟芯SESD和放電管都已通過UL和SGS標準認證


圖5: 晟芯SESD可保護USB2.0、HDMI 1.3和DP高速數據接口


圖6:晟芯SESD可抵抗20KV的接觸和空氣放電
