中心議題：

• USB相關器件
• 消費類HDMI、DisplayPort接口濾波及保護
• 開關控制器和穩壓器
• 用于電源系統的EMI方案
• 微控制器、數字固件和電機驅動器

在網絡連接、3D等新技術為家庭娛樂應用帶來了全新用戶體驗的同時，電路保護方案顯得日益重要，安森美針對家庭娛樂應用開發出一系列電路保護解決方案，在有效保護的同時，更能保證信號的完整性。

在網絡連接、3D等新技術為家庭娛樂應用帶來了全新用戶體驗的同時，家庭娛樂平臺也邁向智能、節能的方向發展。在體現這一趨勢進程中，半導體技術起到了無可替代的作用，提供了各種滿足家庭娛樂應用的解決方案。作為高能效電子產品的首要高性能硅方案供應商，安森美半導體提供的豐富產品解決方案有助于家庭娛樂設備供應商為其產品增加新功能、新業務和新的用戶體驗，提升客戶價值。

USB相關器件

安森美半導體的USB開關器件包括NLAS7242、NLAS4717EP、NLAS7213、NCN9252和NLAS8252等，主要功能是處理USB 2.0高速信號，具有3.0 V電壓時6.5Ω的典型導通阻抗、500 MHz帶寬，以及低串?dāng)_(250 MHz時為-45 dB)，采用業界最小封裝。圖2是NLAS7222A雙SPDT和NLAS7213雙SPST框圖。



                     圖1：NLAS7222A雙SPDT和NLAS7213雙SPST框圖

USB負載開關提供用于USB主機的過流保護(OCP)。安森美半導體的相關產品有NCP380、NCP382單、雙通道負載開關。這些器件可防止采用USB的設備端口因短路或過載事件而損壞，其短路檢測時間僅為1微秒。這些器件具有精確的電流限制閾值、固定或可調電流限制(500 mA至2.1 A），支持在電流平板電腦充電，獲得了UL和CB認證。

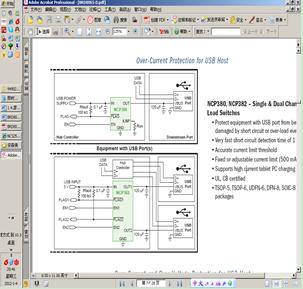

                       圖2：NCP380、NCP382單、雙通道負載開關

用于USB主機的過流和過壓保護器件NCP373 ±28 V OVP負載開關可以防止Vbus輸入±28 V過壓，用可調電流限制(400 mA或1.3 A)為Vbus供電，符合IEC61000-4-2（4級）規范。

此外，還有針對消費產品的USB 3.0器件(ESD7008、ESD7104、ESD7004和ESD7L）。這些器件符合電容低于0.5 pF要求，提供最低0.15 pF的超低電容，采用穿越型(flow-through)布線，提供領先業界的低鉗位電壓。

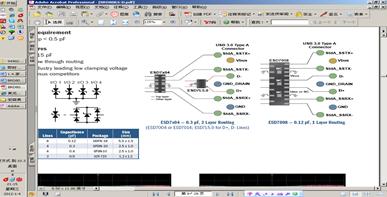

           圖3：ESD7x04-0.3 pF，2層布線(左)，ESD7008 - 0.12 pF，1層布線(右)

消費類HDMI、DisplayPort接口濾波及保護

一種是四個高速對、多達6條額外接口線、低電容ESD +共模濾波器EMI4182，符合電容<0.5 pF和共模濾波要求，具有0.4 pF ESD保護、共模(CM)抑制（500 MHz為15 dB）、差模(DM)插入損耗（500 MHz為1.0 dB）、高速線路穿越型布線、業界領先的低鉗位電壓等特性。

下頁內容：消費類HDMI、DisplayPort接口濾波及保護；用于電源系統的EMI方案

[page]

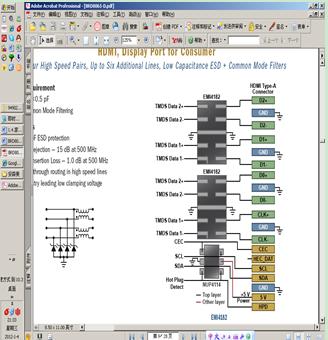

                             圖4：EMI4182

此外還有四個高速對、多達6條額外接口線和低電容ESD的消費類HDMI、DisplayPort接口保護方案ESD7004和MG2040。后者是MediaGuard全集成方案，包括以太網保護(HDMI1.4)和反向驅動電流保護功能。

四個高速對、多達六條額外接口線、匹配內部阻抗ESD保護的PicoGuard ? XS CM1234可匹配100?Ω內部阻抗，零并聯電感沒有線纜引起的ESD電壓尖峰，具有行業領先的低鉗位電壓。

安森美半導體還提供針對多種消費接口的濾波及保護解決方案，包括HDMI 1.2、HDMI1.3/1.4、DisplayPort V1.1、DisplayPort V1.2、VGA、DVI、USB2.0、USB3.0、eSATA1.0、eSATA2.0、eSATA3.0、1394-400、1394-800、以太網、快速以太網和千兆以太網等。

緊湊型智能卡接口NCN8024、NCN8025和NCN8025A具有兼容現有“收費電視”標準，集成了音序器、卡檢測、時鐘除法器，卡引腳高達8 kV ESD保護(人體模型)等功能。

開關控制器和穩壓器

安森美半導體的開關控制器的關鍵特性包括寬輸入電壓范圍、緩沖的外部高于1.25 V的電壓參考、電源良好+啟用/禁用引腳、外部同步和輸出過壓和欠壓保護。根據型號不同，具有支持短路保護、高輕載能效、斷續(hiccup)模式過流保護、雙輸出、無需補償、PG/EN/SYNC功能、使用陶瓷輸出電容、高開關頻率、降壓/升壓/正前/反激、支持小PCB面積、支持隔離、PoE應用、集成開關等特性，詳見下表。

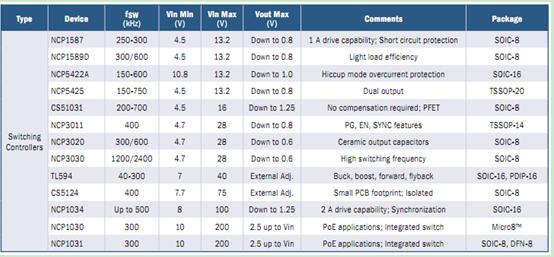

                    表1：安森美半導體應用于家庭娛樂應用的開關控制器方案

線性和開關穩壓分為電流<1A和5A兩類，還有< 5A的開關穩壓器，器件型號有數十種之多，適用于不同電流等級的應用，詳見參考資料1。

用于電源系統的EMI方案

P6P82PS01A可配合PWM控制器抑制EMI，其主要特點包括：可無縫集成到現有的電源轉換器設計當中，調節PWM控制器的現有RT或RT/CT節點阻抗，以減少電磁干擾；用戶可選擇控制關鍵擴頻參數，以最有效降低EMI，實現靈活控制，確保不影響電壓紋波和高效率等關鍵性能指標；降低整個頻譜EMI達4至10 dB；減少或消除笨重昂貴的輸入EMI電容。

P3P85R01A是以太網應用MII接口有源EMI解決方案，可降低1倍LVCMOS峰值EMI，輸入頻率范圍為75-200 MHz，輸出頻率范圍75-200 MHz；PLL旁路模式頻率范圍為100 Hz-200 MHz；另外還有模擬偏差選擇、模擬輸入輸出延遲控制、模擬PLL輸出延遲控制等功能。

P2042A是擴頻用有源EMI抑制器件，可提供高達15 dB的EMI抑制；生成1倍低EMI擴頻時鐘輸出；30-110 MHz輸入/輸出頻率范圍；可優化為32.5、54、65、74和108 MHz像素時鐘頻率；內部環路濾波可最大限度減少外部元件和電路板空間；支持大多數移動圖形加速器和LCD時序控制器規格。

在機頂盒的DDR存儲器EMI抑制應用中，使用P3P816711A可降低1倍LVCMOS峰值EMI，可30 MHz的輸入?yún)⒖紩r(shí)鐘，并提供30 MHz ± 0.3％輸出時鐘。



           圖5：機頂盒應用的DDR EMI抑制

微控制器、數字固件和電機驅動器

安森美半導體還為家庭娛樂應用提供專業的超低功耗微控制器。這些器件具有超低消耗電流，在待機模式下低至0.02 μA，時鐘計數模式下低至0.33 μA，正常模式下低至4 mA；1.8-5.5 V工作電壓可用于USB、UART、SPI、I2C、智能卡I/F、曼徹斯、遙控器接收，以及A/D、D/A、PLL、穩壓器、運算放大器、比較器、POR和LVD。公司并提供相關的開發工具。

用于擴展底座的iChief數字固件可以使用UART控制解決方案，通過USB將iPod和其它便攜式媒體播放器連接到底座；將USB命令轉換成UART命令的iAp，反之亦然，使之可以用UART命令控制USB數字音頻。

小型電機控制電機驅動器的主要特點則包括集成的主動反激保護、熱和UVLO故障檢測，以及過流故障檢測，適用于投影儀等產品。
