2025年2月27日，中國重慶 – 服務多重電子應用領域、全球排名前列的半導體公司意法半導體 (STMicroelectronics，簡稱ST；紐約證券交易所代碼：STM) ，和中國化合物半導體龍頭企業（涵蓋LED、碳化硅、光通信、RF、濾波器和氮化鎵等產品）三安光電（上海證券交易所代碼：600703）今日宣布，雙方在重慶設立的8英寸碳化硅晶圓合資制造廠（即“安意法半導體有限公司”，以下簡稱安意法）現已正式通線。這一里程碑標志著意法半導體和三安正朝著于2025年年底前實現在中國本地生產8英寸碳化硅這一目標穩步邁進，屆時將更好地滿足中國新能源汽車、工業電源及能源等市場對碳化硅日益增長的需求。
三安光電和意法半導體于2023年6月共同宣布在重慶成立8英寸碳化硅晶圓合資制造廠（安意法半導體有限公司，簡稱安意法），全面落成后預計總投資約為230億元人民幣（約32億美元）。該合資廠預計將在2025年四季度投產，屆時將成為國內首條8英寸車規級碳化硅功率芯片規模化量產線。
此外，坐落在同一園區內的重慶三安半導體有限責任公司（重慶三安）將為合資廠（安意法）獨家提供8英寸碳化硅襯底，而封裝測試將在意法半導體國內工廠完成，形成一條完整的中國本地化8英寸碳化硅供應鏈。

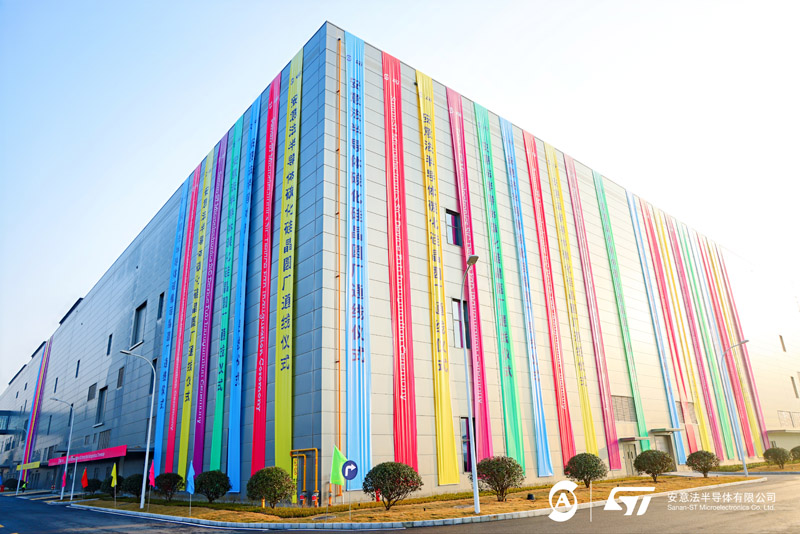

本次通線儀式在西部科學城重慶高新區西永微電園內的安意法半導體有限公司隆重舉行。慶典現場嘉賓云集，共同見證和慶祝了這一里程碑時刻。現場嘉賓包括：意法半導體總裁兼首席執行官Jean-Marc Chery，質量、生產及技術總裁Fabio Gualandris, 總裁兼首席財務官Lorenzo Grandi等意法半導體公司高層；三安集團董事長林秀成，三安光電總經理、安意法董事長林科闖等三安公司高層；重慶市市長胡衡華、常務副市長陳新武、副市長鄭向東、副市長馬震等重慶市領導；商務部外資司副司長王亞；行業協會、上下游企業和合作伙伴代表；以及其他各界嘉賓。
關于意法半導體
意法半導體擁有5萬名半導體技術的創造者和創新者，掌握半導體供應鏈和先進的制造設備。作為一家半導體垂直整合制造商(IDM)，意法半導體與二十多萬家客戶、成千上萬名合作伙伴一起研發產品和解決方案，共同構建生態系統，幫助他們更好地應對各種挑戰和新機遇，滿足世界對可持續發展的更高需求。意法半導體的技術讓人們的出行更智能，讓電源和能源管理更高效，讓云連接的自主化設備應用更廣泛。意法半導體承諾將于2027年實現碳中和(在范圍1和2內完全實現碳中和，在范圍3內部分實現碳中和)。
關于三安光電
三安光電從事廣泛的化合物半導體產品的研發和制造，包括碳化硅、氮化鎵、全系列可見光LED、光通信、RF、濾波器以及紅外、紫外線產品等。公司目前擁有中國最大的化合物半導體代工能力。
