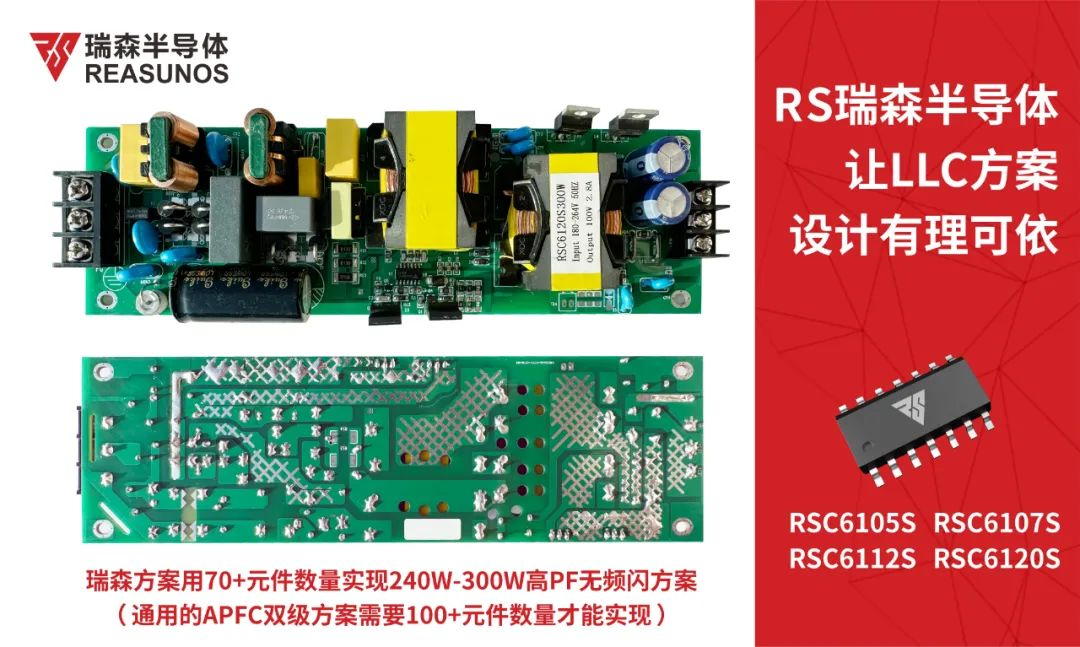

一、瑞森半導體LLC方案計算指導
瑞森半導體照明方案利用LLC諧振電路工作原理構成PFC電路，實現了高PF(可高達0.99）和低THD(小于10%）兩個性能，節省了APFC電路中所需要的芯片和PFC電感與MOS，極大減少了元件數量，不僅提升了驅動整機的可靠性又縮小了驅動成品的尺寸，從而使產品能夠適用于更最多的應用場景。同時利用LLC諧振電路工作原理構成PFC電路也可以實現軟開關工作模式，具有應力小、干擾源少等優點，更易符合安規測試。
為方便工程師朋友們在應用瑞森半導體LLC方案時有理可依，接下來就給大家分享一些關鍵器件規格的計算以及重要參數的參考范圍：
表格左欄是輸入與輸出的參數，右欄是計算出的元器件的參數，其中淺綠色的是項目欄內容固定不變，黃色是固定不變的內容，藍色參數是依實際需求填入的內容，灰色是工具計算出的結果。
詳細說明每欄內容如下：
? Input type PPFC 固定不變 （該方案類型是PPFC）；
? Output type CC 固定不變 （該方案類型是CC）；
? Input voltage AC(Min|Max) 變化的值，是根據實際要求填入輸入AC電壓的最小值與最大值，限定單電壓范圍，比如：180-264V、200-240V等；
? HT Voltage 變化的值，是第三欄中的輸入電壓最小值*1.414后的數值；
? Output voltage Min|Max 變化的值，是根據實際要求填入輸出的最小值與最大值，限定70%的電壓變化范圍，比如：30-42V、60-84V等；
? Output Current 變化的值，是根據實際要求填入輸出的電流恒流值；
? Output voltage 2 16V 固定不變（芯片VCC電壓）；
? Output Current 2 0.03A 固定不變（芯片VCC電流）；
? Max Output Power 最大功率，是工具計算出的結果；
? Frequency chosen Fs 額定輸入時的開關頻率，依據實際設計需求進行填入，參考范圍是65K-80KHZ；
?Frequency range (180-264ave) 45K-120KHZ 固定不變的，是芯片正常工作頻率的最小值與最大值；
?Q值（取2-4之間） 參考值選2；
? 歸一化頻率Fn1=Fs/Fr 參考值選1-1.4；
? Fr 諧振頻率 是工具計算出的結果；
? HT Cap （高壓電容） 值是工具計算出的結果，根據實際選用接近的規格；
? Cboost (電荷泵電容）值是工具計算出的結果，根據實際選用接近的規格；
? Cr （諧振電容）值是工具計算出的結果，根據實際選用接近的規格；
? Lr （諧振電感）值是工具計算出的結果，根據實際定制規格；
? R4 （FB上偏電阻）值是工具計算出的結果，根據實際選用接近的規格；
? R9 （FB下偏電阻）值是工具計算出的結果，根據實際選用接近的規格；
? 原副邊匝比 N1 值是工具計算出的結果，根據實際繞制取整數規格；
? 副邊與輔助匝比 N2 值是工具計算出的結果，根據實際繞制取整數規格；
? LT(最低主變壓器感量）值是工具計算出的結果，主變壓器感量一般取值是諧振電感Lr的4倍以上的值；
上述表格中計算出的關鍵器件規格如：Cboost 、Cr 等這些計算理論值規格在實際中并不存在，需要工程師根據實際規格進行調試；變壓器的參數也是同理，如：原副邊匝比 N1計算后匝數都不是整數匝，所以需要做微調確認。
綜上所述，有設計工具表單對方案做方向指引，可以讓工程師朋友們縮短開發周期，達到快速的實現產品量產的節奏。
二、瑞森半導體LLC方案產品選型

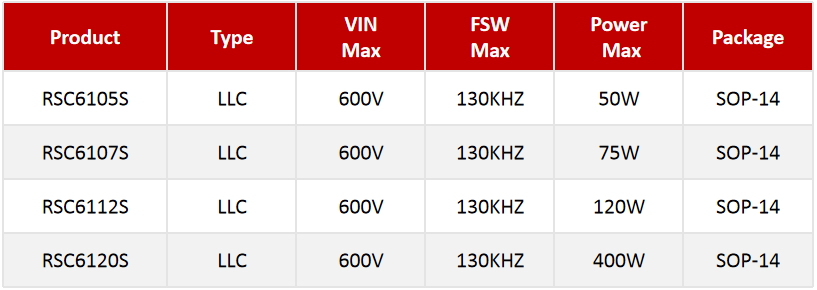

下圖為大家推薦瑞森半導體量產LLC方案系列產品：
