【導讀】在關于直流跨阻放大器的《跨阻放大器的基礎知識》中，我們開始了理解這個簡單電路的良好開端。最后，在接下來的三篇博客結束時，將提供有關跨阻放大器（TIA）電路穩定性的見解。在這一點上，是時候弄臟我們的手并深入研究AC響應了。
在關于直流跨阻放大器的《跨阻放大器的基礎知識》中，我們開始了理解這個簡單電路的良好開端。最后，在接下來的三篇博客結束時，將提供有關跨阻放大器（TIA）電路穩定性的見解。在這一點上，是時候弄臟我們的手并深入研究AC響應了。
從核心開始

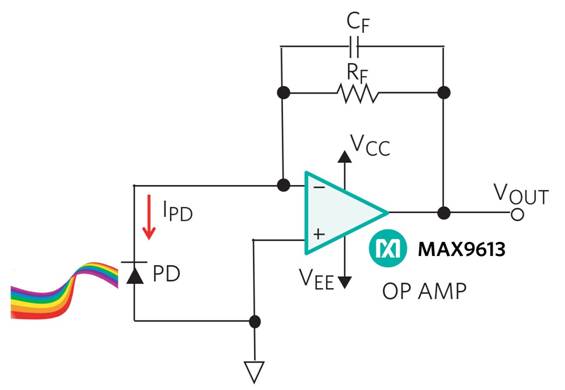

圖1所示為標準高精度TIA電路，采用低皮安輸入偏置電流和mV輸入失調電壓放大器，光電二極管（PD）兩端的電壓為零。
圖1.標準高精度
為了提高精度，圖1的放大器具有超低輸入偏置電流和失調電壓。通過低于最小值 I 來減少電流誤差帕金森，MAX9613的額定輸入偏置電流為1pA （典型值）。為了在光電二極管響應下保持盡可能好的線性度，MAX9613失調電壓為150mV （最大值）超低。
由于周圍的實際電容和寄生電容，該TIA有可能不穩定。但希望通過您從本博客系列中獲得的新設計專業知識，您將能夠設計出這種令人不快的情況。
在圖1中，信號增益等于反饋網絡和光電二極管寄生電阻之和。信號增益公式（公式1）為：
V外/我帕金森≈ （RF||CF） 等式 1
在公式 1 中，如果假設 CF為開路，該跨阻電路的估計直流增益為RF.
進一步檢查公式1得出的極點頻率（公式2）等于：
?P = 1 / （2 p RF x CF） 等式 2

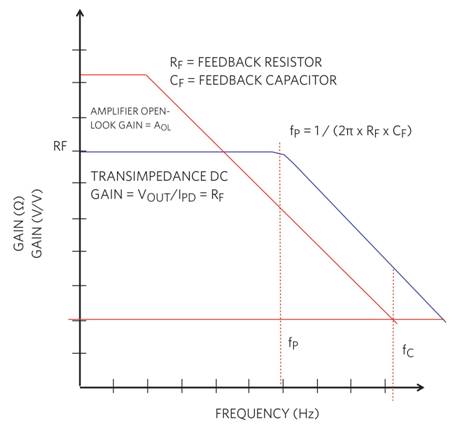

信號頻率響應在R處表現出直流響應F和 fP頻率較高（圖2）。
圖2.TIA 信號頻率響應。
在圖2中，信號是在放大器的反相側獲得的。TIA 的直流增益等于 V外/我帕金森。方便的是，該增益等于反饋電阻RF.隨著頻率的增加，增益保持穩定，直到轉折頻率達到，其中RF和 CF形成低通濾波器。
這就是TIA信號響應的故事，但我們?nèi)匀粵]有討論交流域中的穩定性或電路振鈴。圖1有兩個基本區域，我們將使用它們來進一步闡明交流穩定性響應：
1） 運算放大器電路，包括所有運算放大器寄生效應。
2）光電二極管，具有所有光電二極管寄生效應。
這兩個區域的元件、寄生電容和電阻將構成階躍響應特性。在即將進行的評估中，我們將了解放大器和光電二極管寄生電容如何對電路的穩定性產生重大影響。
（來源：中電網，作者：Bonnie Baker）
