    近距輕掃和運動感知視頻展示雷達IC應用

    發布時間:2022-11-23 來源:我愛方案網 責任編輯:lina

    【導讀】我愛方案網聯手芯片原廠富奧星電子建設方案商生態,推出基于多普勒效應的雷達感知芯片模組,可實現非接觸式手勢開關、人體近距喚醒、運動感知和人體存在感知等功能。我們收集到方案商應用場景視頻,分享給大家,給予設計靈感啟發。


    我愛方案網聯手芯片原廠富奧星電子建設方案商生態,推出基于多普勒效應的雷達感知芯片模組,可實現非接觸式手勢開關、人體近距喚醒、運動感知和人體存在感知等功能。我們收集到方案商應用場景視頻,分享給大家,給予設計靈感啟發。


    還有應用案例:

    運動感知:浴室鏡子,接近就可亮燈,0.8—1.2m的距離可調,人體一直存在輕微的動作,鏡子就可持續亮燈;離開鏡子,燈光延時關閉,還可調節亮度,有除霧功能。智能軟件,除誤動困擾:消除穿墻感應、電路自激等觸發問題。

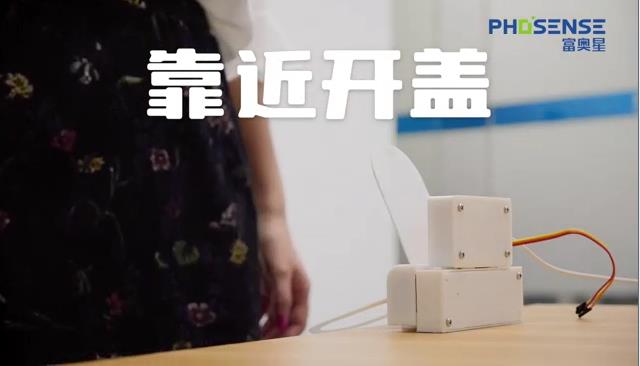

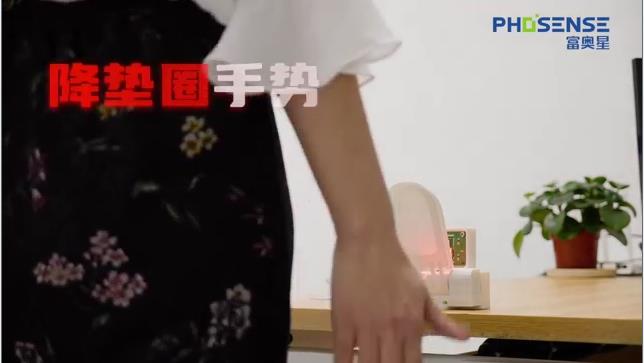

    近距輕掃:智能馬桶,揮手即可翻蓋,再次揮手,墊圈自動抬起。



    我們支持方案商自研雷達感知模塊,提供方案設計所需的原理圖,版圖,SDK,BOM清單和天線調試參數等。并將繼續把成功應用在智能照明、智能家居、智能衛浴、智能安防、智能家電等眾多物聯網應用領域的案例分享出來,賦能方案商在客戶中發展新業務。同時,歡迎有智能傳感、近場識別、開關和屏幕喚醒等設備需求的終端客戶關注雷達感知芯片和方案模塊。


    雷達感知工作原理

    雷達工作的基本過程:基于多普勒效應,發射機產生電磁信號,由天線輻射到空中,發射的信號一部分被目標攔截并向許多方向再輻射,向后再輻射回到雷達的信號被天線采集,并送到接收機。


    在接收機中,該信號被處理以檢測目標的存在并確定其位置,最后在雷達終端上將處理結果顯示出來,用高低電平或脈沖信號等控制開關,實現非接觸式開燈、關燈、亮度調節、屏幕喚醒和人體存在判斷、移動感知等諸多功能。


    主控IC傳感器和應用領域:

    1.XBR816/C系列 (配置MCU,LDO和阻容感元件構成模塊)

    產品功能:?CW體制? 微 /運動感知? 存在感知 ? 近距輕掃


    XBR816

    產品特點:

    兼容燈控、安防、家居、家電等,應用場景廣泛;有效解決應用中微波感應繞射、穿墻等行業痛點;產品可實現小型化,可安裝到各類需求產品。


    規格參數:

    ·中心頻率:9.85GHz

    ·接收靈敏度:<-95dBm發射功率:≤2dBm

    ·抗靜電能力:2kV工作電壓:1.2V工作電流:≤60mA

    ·諧波抑制:>30dBc封裝尺寸:QFN244mm × 4m


    XBR816C

    產品特點:

    有效解決應用中微波感應繞射、穿墻等行業痛點;產品可實現小型化,可安裝到各類需求產品


    規格參數:

    ·中心頻率:10.525GHz

    ·接收靈敏度:<-95dBm發射功率:≤2dBm

    ·抗靜電能力:2kV工作電壓:1.2V工作電流:≤65mA

    ·諧波抑制:>30dBc封裝尺寸:QFN244mm × 4m


    2.XBR8161/AX系列(配置MCU,LDO和阻容感元件構成模塊)

    產品功能:

    FSK/FMCW體制? 微 /運動感知? 近距輕掃 ? 存在感知 ? 精準測距、方向判斷


    XBR8161

    產品特點:

    LNA性能提升一倍,PA功率增強一倍且可調

    具備測距功能,可輸出距離值·微安級功耗,應用場景更豐富


    規格參數:

    ·中心頻率:10.525GHz

    ·工作電壓:3.0~3.6V工作電流:60mA低功耗電流:≤ 240uA發射功率:8dBm

    ·諧波抑制:>40dBc相位噪聲:-106dBc/Hz@1MHz接收靈敏度:<-107dBm

    ·噪聲系數:9dB抗靜電能力:2kV中頻帶寬:4MHz

    ·接收增益范圍:26~106dBFSK 頻差:6MHzFMCW 調頻帶寬:500MHz

    ·封裝尺寸:QFN244mm × 4m


    XBR8161AX

    產品特點:

    內置PLL,默認鎖定10.525GHz,PLL可被禁用;LNA性能提升一倍,PA功率增強一倍且可調,支持正交解調


    規格參數:

    ·中心頻率:10.525GHz

    ·工作電壓:3.0~3.6V工作電流:60mA低功耗電流:≤400uA發射功率:5dBm

    ·諧波抑制:>40dBc鎖相環頻率:24MHz接收靈敏度:<-105dBm

    ·噪聲系數:9dB抗靜電能力:2kV中頻帶寬:4MHz

    ·接收增益范圍:0~78dB FSK 頻差:6MHzFMCW 調頻帶寬:500MHzIQ

    ·相位誤差:≤2°,封裝尺寸:QFN245mm × 5m


    3.XBR818系列 (無需MCU,自帶算法)

    產品功能:

    低功耗? 內置算法 ? 微 /運動感知? 近距輕掃


    產品特點:

    數模混合,運動感知算法固化


    規格參數:

    ·中心頻率:10.525GHz

    ·工作電壓:3.0~5.0V工作電流:12mA低功耗電流:≤100uA

    ·相位噪聲:-105dBc/Hz發射功率:-8~4dBm諧波抑制:>40dBc

    ·端口隔離:>40dBc接收增益范圍:10~80dBP1dB 壓縮點:-6dBm

    ·抗靜電能力:2kV封裝尺寸:QFN203mm × 3mm


    我愛方案網有協同方案商給終端設備客戶提供方案PCBA模塊的成功經驗,從而加快新品導入進程。我們還能把終端客戶的需求訂單配置給方案商來研制方案模塊,提升方案商業務規模。因此,加入原廠方案網生態圈,方案商得到原廠資源,終端客戶得到原廠與方案一體化服務。



    請填寫需求信息表

    加入生態圈,我們即刻聯系您

    點擊參與報名https://www.wjx.top/vm/mBmtLBz.aspx#

    技術服務劉工:180 2698 0964
