【導讀】我們就加入一個能夠使相位超前的高通電路環節來對其進行補償，因?yàn)楦咄V波器具有相位超前的特性， 我們就利用他的這個特性來進行補償，從而解決振鈴問題。下面我們就來看看吧。

在上一彈中，我們講了振鈴是如何產生的，以及如何去避免振鈴的產生。這一彈我們要講的這是運算放大電路中的相位補償問題，振鈴的產生就是由于相位的滯后導致的，我們這節講的相位補償同樣也可以解決振鈴的問題，上一節采用的是破壞反饋回路的低通環節來解決甚至避免振鈴問題。而這一節我們采用相位補償方式解決振鈴問題，這樣想，既然我們沒法避免低通環節的產生，我們就加入一個能夠使相位超前的高通電路環節來對其進行補償，因?yàn)楦咄V波器具有相位超前的特性， 我們就利用他的這個特性來進行補償，從而解決振鈴問題。下面我們就來看看吧。

先來看看是如何進行補償?shù)?/p>

看下面這個簡單電路的例子，

信號源頻率1KHz,幅值5v,方波，示波器探頭的寄生電容為54P

R1 1M R2 9 M為分壓電阻。

看下這種情況下的輸出波形，由于低通環節的存在(積分電路)，導致輸出波形圓頭圓腦。

下面我們加入一個補償環節來對電路進行補償，這里我們?cè)赗2上并聯一個電容，容值為6p,整好為54p的1/9，也即電阻比值的反比，至于為啥是這個比例，我們以后再作解釋。今天記住就行。

這里先提前說下，針對當前的參數，補償電容為6P時是處于完全補償狀態，小于6P則處于欠補償狀態，大于6P則處于過補償狀態。下面我們來看看電路仿真以及波形輸出：

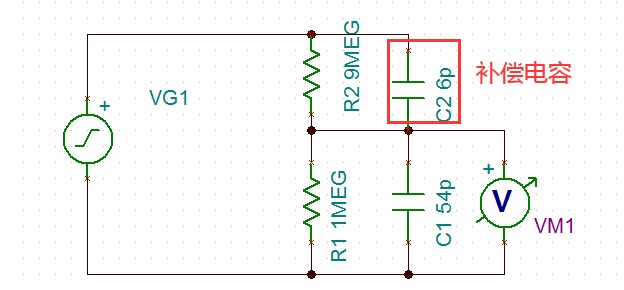

1、完全補償

補償電容6P

波形比較標準。

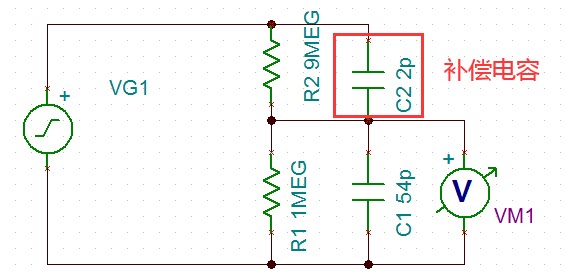

2、欠補償

補償電容2p

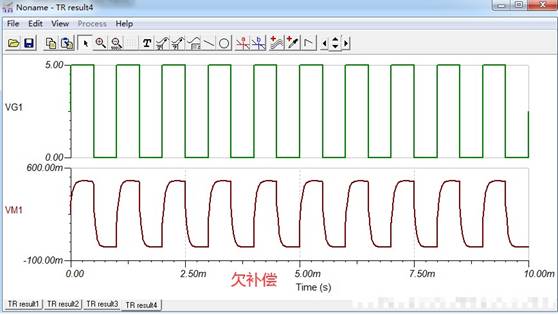

欠補償，波形圓頭圓腦。

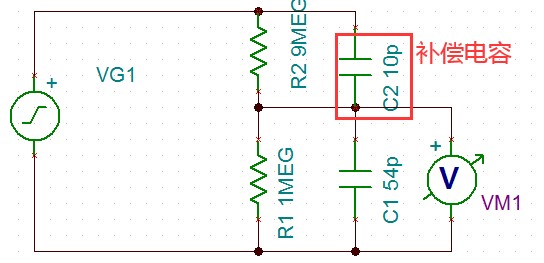

3、過補償

補償電容10p

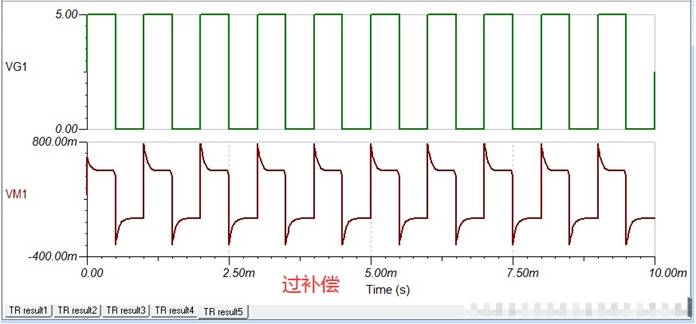

過補償，波形尖頭尖腦

所以在選擇補償電容時一定要選擇正確的參數，否則你的補償電路可能會得不償失。

相位補償解決振鈴問題

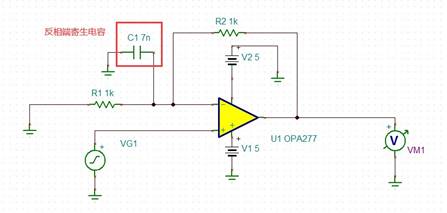

采用上面相同的思路，我們同樣也可以解決運放電路中振鈴的問題。拿個電路出來

信號頻率10KHz,幅值1 v，反相端寄生電7 nf

上述電路是會產生振鈴的：

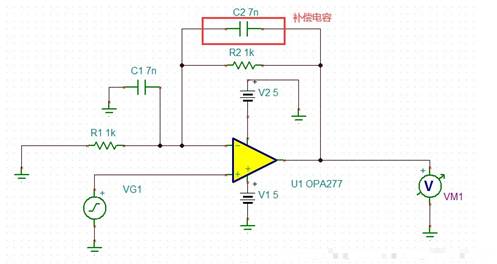

我們加入補償環節：在反饋電阻R2上并聯一個電容就可以達到補償?shù)淖饔谩?/p>

說明： R2和C1構成了一個低通濾波環節，使相位滯后，兒而我們?cè)赗2上并聯一個電容C2,C2和R1構成一個高通濾波器，使相位超前，已達到相位補償?shù)淖饔谩？磮D:

看補償后的輸出波形：振鈴基本消失。
