    更高、更快伴生更強要求,迎接DDR5內存驗證和調試挑戰

    發布時間:2022-02-11 來源:泰克科技 責任編輯:lina

    【導讀】世界正在經歷一個前所未有的時代,數據呈爆發增長之勢,隨著新技術在更廣泛的范圍內實現,這一趨勢預計將進一步加快。典型的實例包括:5G形式的下一代無線通信,領域不斷擴展的人工智能和機器學習、物聯網(IoT)、加密貨幣、虛擬現實,甚至汽車等諸多領域。


    世界正在經歷一個前所未有的時代,數據呈爆發增長之勢,隨著新技術在更廣泛的范圍內實現,這一趨勢預計將進一步加快。典型的實例包括:5G形式的下一代無線通信,領域不斷擴展的人工智能和機器學習、物聯網(IoT)、加密貨幣、虛擬現實,甚至汽車等諸多領域。在整個2021年,預計生成的數據達到了44萬億GB (440萬億億字節),估計地球上每人每秒生成了1.7MB數據。這么龐大的數據量都需要比以往更快的速度進行存儲、訪問和分析,這就要求系統擁有更高的帶寬,更高的存儲密度,更高的整體性能。


    更快的內存給DDR5測試帶來新的挑戰


    為應對生成的數據量越來越高,必需提高內存性能,來存儲、傳送和處理所有這些信息。這個流程的主要瓶頸是內存能夠訪問和傳送數據的速度。內存訪問時間較慢,會導致整體系統性能拖后腿,而且數據吞吐量本身也受限于內存的傳送速率。在歷史上,高性能、快速訪問內存的主導形式一直是雙數據速率同步動態隨機訪問內存(DDR SDRAM)。DDR SDRAM是上個世紀90年代作為標準推出的,問世后得到極快速發展,2014年推出了第四代標準——DDR4。DDR4是一種內存接口,初期的數據傳送速率為1600 MT/s,隨著標準走向成熟,最后達到了3200 MT/s。這在電腦處理器只有8核時足夠了,但當今28-64核多核處理器的問世(未來可望達到80 – 96核),則很明確,我們需要的內存性能已經超出了DDR4的能力范圍。


    為了幫助滿足這一需求,業內正從DDR4遷移到下一代DDR內存標準——DDR5。DDR5將接替上一代標準,成為占主導地位的快速增長的標準。DDR5將在DDR4基礎上,在初期提供3,200 MT/s的傳送速率,最高可達6,400 MT/s,預計未來將擴展到高達8,400 MT/s。


    DDR5帶來了一系列全新的挑戰,在實現和檢驗時必須克服這些挑戰。更高的數據速率會擴大要求的測試設備帶寬,要求新的流程來測量之前的方法測量不了的抖動,要求接收機均衡形式的全新DDR單元,甚至要引入新的采用夾具的標準化測試,這些都是DDR5驗證面臨的重大挑戰。


    解決方案:泰克示波器和TEKEXPRESS DDR TX軟件


    DDR5改進了性能,意味著要求更高性能的設備,來分析和測試DDR5賦能的器件。為滿足這一性能需求,泰克開發了一種深入的解決方案,利用高帶寬示波器和探頭硬件,如DPO71604SX和P7716,同時采用全新的軟件自動化平臺。


    更高、更快伴生更強要求,迎接DDR5內存驗證和調試挑戰

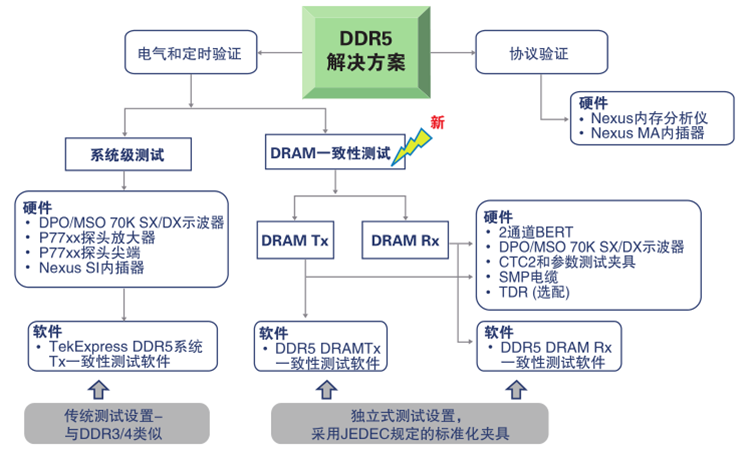

    圖1. DDR5測試解決方案中使用的泰克工具。


    泰克TekExpress DDR發射機(Tx)軟件是一種專門設計的自動測試應用,可以根據JEDEC (聯合電子器件工程委員會)規范中規定的參數驗證和調試DDR5器件。泰克選項DDR5SYS (TekExpress DDR Tx)包括以下全部測試覆蓋范圍和多種調試工具:

    ●DRAM元件

    ●數據緩沖器/RCD元件

    ●系統電路板

    ●嵌入式系統

    ●服務器和客戶端/桌面


    TekExpress DDR Tx支持根據DDR5 JEDEC規范測量50多種DDR5電氣和定時參數。它內置多種強大的工具,協助進行表征和調試,如多選通功能、DDR5 DFE分析軟件及用戶可以全面控制測試條件的用戶自定義采集模式。


    泰克TekExpress DDR Tx解決方案擁有多種獨特的創新功能,減少了測試中花費的工作量,加快了DDR系統和器件測試流程。TekExpress DDR Tx提供了一個簡單的分步操作的簡便易用的界面,加快了測試過程。


    測試和內存電路中采用的步驟


    客戶可以使用以下步驟,檢驗產品是否滿足DDR5規范:


    1. 把一只高阻抗泰克探頭焊接到要測試的DDR子系統上,允許訪問關心的電信號。


    2. 泰克TekExpress DDR Tx軟件分析探測到的信號,與DDR5規范進行對比。可以使用示波器上運行的其他軟件,執行各種測試,如繪制眼圖,測量相關電氣參數。

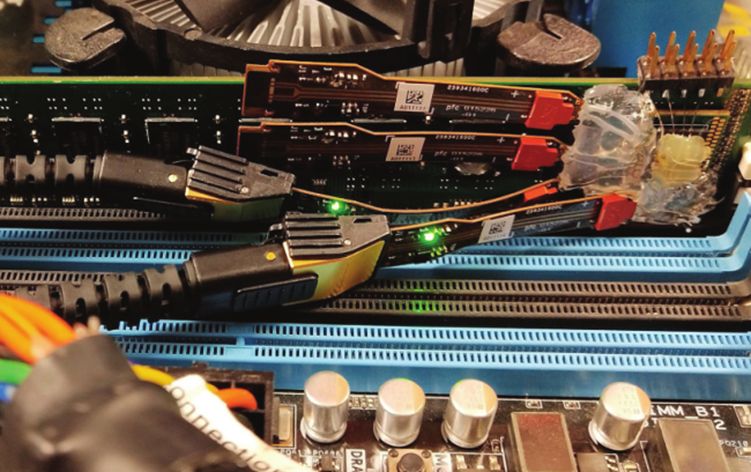

    圖2是使用探頭接入器件,執行系統級TX測試的一個實例。在這個實例中,片上系統(SOC)與被測器件(DRAM/RCD/ DB)通信,通過DDR總線傳送雙向業務。用戶使用焊接在DRAM下面的內插器接入接口,使用高阻抗探頭放大器探測接口。TekExpress DDR Tx軟件為測量各種參數提供了必要的工具,如時鐘抖動、讀/寫定時、甚至眼圖。


    更高、更快伴生更強要求,迎接DDR5內存驗證和調試挑戰

    圖2. 系統級TX測試。


    3. 測試結束時,會生成一份測試通過/未通過報告,提供與被測器件、物理設置、被測參數與JEDEC規范對比等詳細信息。


    4. 如果某項指標未通過測試,或發生非預期的結果,可以進一步使用TekExpress DDR軟件解決方案調試結果。


    使用泰克SDLA64進行DFE接收機均衡和信號反嵌


    信號傳送速度不斷提高和外形體積不斷縮小,給下一代多千兆位設計和測試方法帶來了多個挑戰。外形越小,信號接入越難,得到的探測點會不理想,進而導致采集信號損耗和反射,因為理想的測量位置不存在阻抗斷點。


    DDR5的出現,使得DDR測試和調試以前采用的工具變得不夠了。設計采用更高的數據速率,負載要求更加嚴格,順利訪問信號不能說不可能,但肯定會變得異常困難。解決這些問題的有效方法之一,是采用泰克串行數據鏈路分析(SDLA)軟件包。通過SDLA功能,用戶可以通過反嵌流程,消除測試設置(探頭、內插器、電纜)的負載影響。不管是反射、插損、交叉耦合還是其他損傷,SDLA都提供了強大的功能,可以有效分析信號,就像這些效應不存在一樣。這可以大大提高獲得的測量的有效性和準確性,甚至?xí)苯記Q定器件能否通過測試。


    泰克DFE分析軟件


    DDR中第一次以4階DFE (判定反饋均衡)的形式引入接收機均衡。在訪問和分析DDR5信號時,這帶來了額外的挑戰。例如,即使在反嵌后,生成的眼圖可能仍會閉上(圖3)。為了讓眼圖進一步張開,必需實現DFE均衡。


    泰克開發了各種工具,幫助解決DFE在測試過程中引入的問題。可以使用SDLA,分析來自器件的連續數據流,從而訓練DFE增益和階值。然后可以使用DFE特點,輸入TekExpress DDR Tx自動化軟件,在突發信號上生成應用DFE之后的眼圖。另外還可以使用獨立式DFE應用(TekExpress DDR Tx標配),在自動化框架以外應用DFE均衡后,用戶可以手動生成和查看DDR信號。


    更高、更快伴生更強要求,迎接DDR5內存驗證和調試挑戰

    圖3. 使眼圖中的眼睛張開的實例。


    抖動噪底校準


    DDR5對CLK、DQS和DQ提出了新的Rj/DJ抖動測量要求。此外,Rj指標大約在0.5ps (非常嚴格)。泰克開發了一種新的抖動噪底噪聲校準技術,可以在泰克示波器上直接使用這種技術。該工具提供了一個選項,可以在噪聲校準過程中包括探頭、探頭尖端和反嵌過濾器文件,考慮額外生成或放大的噪聲。該工具全面集成示波器分析軟件(DPOJET),從測量結果中消除示波器的噪聲抖動。


    總結


    隨著業界轉向DDR5開發、測試和生產,要求新的硬件和軟件工具,來解決DDR5測試帶來的最新挑戰。泰克開發了一系列高帶寬示波器和探頭,從DDR5器件中采集信號,同時為驗證開發了強大的軟件工具。訪問Tek.com進一步了解我們的解決方案,觀看與DDR5和泰克解決方案有關的視頻演示或網上研討會。

    (來源:泰克科技)
