    恒溫晶振與溫補晶振介紹,單片機為何需要晶振

    發布時間:2020-03-20 責任編輯:lina

    【導讀】對于晶振,我們可將其分為有源晶振和無源晶振。但是,你聽過恒溫晶振與溫補晶振嗎?你了解這兩款不同類型晶振之間的區別嗎?而在文章后半部分,小編將為大家介紹為何單片機需要晶振才能正常運行。

    對于晶振,我們可將其分為有源晶振和無源晶振。但是,你聽過恒溫晶振與溫補晶振嗎?你了解這兩款不同類型晶振之間的區別嗎?而在文章后半部分,小編將為大家介紹為何單片機需要晶振才能正常運行。

    一、恒溫晶振與溫補晶振
    1.定義
    恒溫晶體振蕩器簡稱恒溫晶振,英文簡稱為OCXO(Oven Controlled Crystal Oscillator),是利用恒溫槽使晶體振蕩器中石英晶體諧振器的溫度保持恒定,將由周圍溫度變化引起的振蕩器輸出頻率變化量削減到最小的晶體振蕩器。OCXO是由恒溫槽控制電路和振蕩器電路構成的。通常人們是利用熱敏電阻“電橋“構成的差動串聯放大器,來實現溫度控制。

    溫補晶振即溫度補償晶體振蕩器(TCXO),是通過附加的溫度補償電路使由周圍溫度變化產生的振蕩頻率變化量削減的一種石英晶體振蕩器。

    溫補晶振術語來自石英晶體振蕩器的一種補償方式已達到產品應用方面的精度要求。溫補晶振定義是將壓電石英晶體原有的物理特性(壓電效應下頻率隨溫度成三次曲線變化)通過外圍電路逆向改變使得石英晶體原有頻率隨溫度的變化盡可能的變小的一種補償方式所做的石英晶體振蕩器。


    恒溫晶振與溫補晶振介紹,單片機為何需要晶振
    恒溫晶振

     恒溫晶振與溫補晶振介紹,單片機為何需要晶振
    溫補晶振

    2.工作原理
    恒溫晶振,由于晶體振蕩器的震蕩頻率會隨著溫度的變化而變化,故為了保持頻率的穩定性,將晶振控制在一個恒定的溫度下工作以此來提高晶振的相頻特性。

    溫補晶振,由于晶體振蕩器的震蕩頻率會隨著溫度的變化而變化,為了抵消溫度對晶振頻率的影響,控制晶振的諧振電容隨溫度變化而變化,抵消溫度晶體影響提高頻率穩定性。

    3.測量精度
    一般的恒溫晶振要比溫補晶振頻率穩定度高兩個數量級以上。如溫補晶振一般能達到-7量級,而恒溫晶振可達到-9量級。因此恒溫晶振一般用于高端測量儀器,如頻率計、信號發生器、網絡分析儀等。

    而溫補晶振的開機特性較好。恒溫晶振就算采用現在最好的加熱元件,也需要一個加溫過程。想達到-7量級,怎么也需要5分鐘左右,而達-9以上量級甚至需要一天。因此開機即需要工作的設備就不太適合。如武器。

    一般的恒溫晶振可以做的比溫補晶振精度更好。

    無論是恒溫晶振還是溫補晶振無非就是個信號源,為你的設備提供一個時間基準。只要你了解它性能指標你就可以相互代用。

    二、單片機為什么需要晶振
    首先,單片機能正常工作的必要條件之一就是時鐘電路,所以單片機就很需要晶振。

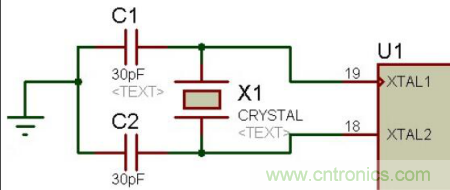

    晶振,全稱是石英晶體振蕩器,是一種高精度和高穩定度的振蕩器。通過一定的外接電路來,可以生成頻率和峰值穩定的正弦波。而單片機在運行的時候,需要一個脈沖信號,做為自己執行指令的觸發信號,可以簡單的想象為:單片機收到一個脈沖,就執行一次或多次指令。

    恒溫晶振與溫補晶振介紹,單片機為何需要晶振

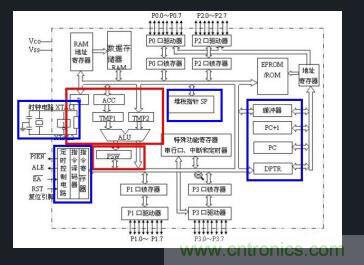

    單片機工作時,是一條一條地從RoM中取指令,然后一步一步地執行。單片機訪問一次存儲器的時間,稱之為一個機器周期,這是一個時間基準。—個機器周期包括12個時鐘周期。如果一個單片機選擇了12兆赫茲晶振,它的時鐘周期是1/12us,它的一個機器周期是12×(1/12)us,也就是1us。

    恒溫晶振與溫補晶振介紹,單片機為何需要晶振

    MCS—51單片機的所有指令中,有一些完成得比較快,只要一個機器周期就行了,有一些完成得比較饅,得要2個機器周期,還有兩條指令要4個機器周期才行。為了衡量指令執行時間的長短,又引入一個新的概念:指令周期。所謂指令周期就是指執行一條指令的時間。例如,當需要計算DJNZ指令完成所需要的時間時,首先必須要知道晶振的頻率,設所用晶振為12兆赫茲,則一個機器周期就是1us。而DJNZ指令是雙周期指令,所以執行一次要2us。如果該指令需要執行500次,正好1000us,也就是1ms。

    機器周期不僅對于指令執打有著重要的意義,而且機器周期也是單片機定時器和計數器的時間基準。例如一個單片機選擇了12兆赫茲晶振,那么當定時器的數值加1時,實際經過的時間就是1us,這就是單片機的定時原理。

    晶振是給單片機提供工作信號脈沖的。這個脈沖就是單片機的工作速度。比如12兆晶振。單片機工作速度就是每秒12兆。單片機內部也有晶振。接外部晶振可以或得更穩定的頻率。
