高達100W的功率水平和較小的引腳間距使得USB C型器件和用于充電的電纜的存在非常高的過熱風險。環境因素也會導致設備過熱。灰塵、污垢、棉絨、水和其它液體只是導致故障的環境條件的幾個例子。諸如針腳彎曲或電纜磨損等機械故障也可能導致過電流事件。其它機械故障可能導致器件磨損；隨著時間的推移，這些磨損器件也可能成為熱源，最終導致故障甚至火災。
USB C型同步交換使用配置通道上的配置過程，通常稱為CC引腳。 配置過程用于確認多個項目，包括電纜的連接或分離，插頭方向以及通過電纜傳送的電力協議。
直到最近，防止過熱損壞的方法還不太理想。然而，Littelfuse開發了一系列新的數字溫度指示器，PolySwitch setP（圖1），設計用于放置在插頭內的CC線路上。setP設備感測熱量，從而使其阻值上升，從而增加CC線上的電壓。CC線電壓升高導致系統假設沒有連接，因此系統關閉VBUS電源。觀看這段視頻，了解setP是如何工作的。

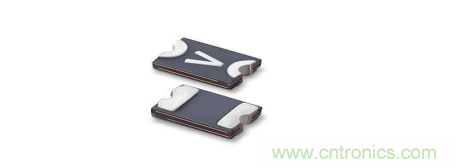

PolySwith setP數字溫度指示器
將setP器件對準印刷電路板（PCB），使其盡可能靠近連接器焊接引腳，這將提供最佳的保護性能。 根據IPC-221A第6.3.7節中的電氣爬電和電氣間隙規范，setP器件與沒有屏蔽涂層的元件之間的距離應不小于0.25 mm，對于帶有屏蔽涂層的元件，應不小于0.13 mm。 Littelfuse建議將setP器件放置在離連接器引腳不超過3 mm的位置。為確定PCB上不同setP放置位置的溫度變化情況而進行的測試表明，每遠離連接器1 mm，溫度便降低～5℃。

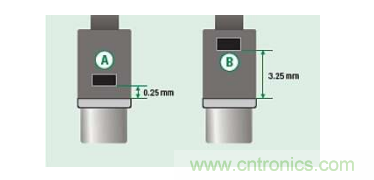

位置對溫度的影響（圖2）
例如，當位置A（圖2）的溫度達到100℃時，位置B的溫度將為85℃。故障情況下的熱響應將根據所選材料和與總體設計相關的其他因素而變化。測試可以幫助確定每種設計的setP器件的最佳位置。
要了解有關如何增強USB-C連接器和電纜安全性的更多信息，請下載Littelfuse提供的“用于USB C型電纜的setP™數字溫度指示器設計和安裝指南”的免費副本。
