電子產品的電磁輻射問題越來越受到關注，相信大多數都對于EMC(電磁兼容性)這個名詞也不陌生，因為要獲得我國的3C認證就必須通過專業機構的EMC測試。但是，在各種媒體報道和產品宣傳當中，與之類似的EMI、EMS等專業名詞也常常出現在大家面前，它們似乎都與防輻射(電磁輻射)有關，讓人不明就里。那么，它們究竟有什么異同呢？



EMI——攻擊力

EMI(Electro Magnetic Interference)直譯是“電磁干擾”，是指電子設備(干擾源)通過電磁波對其他電子設備產生干擾的現象。例如當我們看電視的時候，旁邊有人使用電吹風或電剃須刀之類的家用電器，電視屏幕上會出現的雪花噪點；電飯鍋煮不熟米飯；關閉了的空調會自行啟動……這些都是常見的電磁干擾現象。更為嚴重的是，如果電磁干擾信號妨礙了正在監視病情的醫療電子設備或正在飛行的飛機，則會造成不堪設想的后果。從這些例子來看，就好像是電子設備具有無形的“攻擊力”，對其他電子設備的正常運行造成了擾亂和破壞。

電源的一二級EMI濾波電路，是為降低電源的電磁傳導干擾而設計的。



從“攻擊”方式上看，EMI主要有兩種類型：傳導干擾和輻射干擾。電磁傳導干擾是指干擾源通過導電介質(例如電線)把自身電網絡上的信號耦合(干擾)到另一個電網絡。最常見的例子是我們電腦中的電源會對家里的用電網絡產生影響，在電腦開機的同時家里的電燈可能會變暗，這在使用雜牌劣質電源的電腦上表現得更為明顯。而在當今電源的內部結構中，一二級EMI濾波電路是必不可少的，這里的“EMI”針對的就是電磁傳導干擾，以防止電源工作時對外界產生太大的影響。

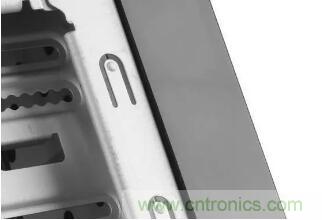

機箱上的EMI觸點，是為降低屏蔽機箱內部的電磁輻射干擾而設計的。



電磁輻射干擾往往被我們簡稱為電磁輻射，它是指干擾源通過空間把自身電網絡上的信號耦合(干擾)到另一個電網絡，就像是武俠小說中的“隔空打物”。由于人體生命活動包含一系列的生物電活動，這些生物電對環境的電磁波非常敏感，因此過量的電磁輻射可以對人體造成影響和損害。人們常常擔憂的“輻射”也就是指這部分電磁輻射干擾。應用機箱上的種種防輻射設計，例如EMI彈片、EMI觸點，這里“EMI”針對的就是電磁輻射干擾，以減小機箱內電磁波傳播到外部的量。



EMS——防御力

有矛就有盾，有電磁干擾就有抗電磁干擾。下面請出我們的第二位主角EMS。EMS(Electro Magnetic Susceptibility)直譯是“電磁敏感度”，是指由于電子設備受到外界的電磁能量，造成自身性能下降的容易程度。例如同樣受到電吹風或電剃須刀的干擾，有些電視機的屏幕上出現了雪花噪點，有些電視機卻安然無恙。這表明在受到電磁干擾“攻擊”的情況下，前者的電磁敏感度較高，更易受傷，也就是“防御力”較低；而后者的電磁敏感度較低，不易受傷，即“防御力”較高。





電視畫面雪花嚴重，受其它電子設備干擾是一大因素。



EMC——綜合攻防能力

有了矛，也有了盾，最后就用它倆一起來武裝我們的第三位主角EMC。





EMC測試中使用電磁兼容實驗室，可進行電磁輻射干擾測試。



EMC(Electro Magnetic Compatibility)直譯是“電磁兼容性”，是指電子設備所產生的電磁能量既不對其他電子設備產生干擾，也不受其他電子設備的電磁能量干擾的能力。因此，EMC包括EMI和EMS兩個方面的要求：一方面要求電子設備在正常運行過程中對所在環境產生的電磁干擾不能超過一定的限值，即EMI；另一方面要求電子設備對所在環境中存在的電磁干擾具有一定程度的抗干擾能力，即EMS。



具體在對電子設備進行EMC測試時，相關標準規定了EMI的最大值，以及EMS的最小值，就猶如限制“攻擊力”在較低水平、要求“防御力”在較高水平。這也很好理解，就像我們養一條看門狗，你不希望它主動跑出門去亂咬人，但你要求它在敵人來犯時要扛得住。



3C認證包含EMC標準



現在大家知道了，好的電子設備應該是一個“低攻高防”的角色，既對外界產生的干擾小，又能很好地抵抗來自外界的干擾。那么如何選購這樣的產品呢？其實國家法規已經為我們做好了準備。自1996年開始，歐共體就對其統一市場作出了規定：任何沒有“CE”認證標記的電氣和電子設備不得進入歐共體市場。我國政府也已作出規定，自2003年8月1日起，任何沒有“CCC”(即3C)認證標志的電氣和電子設備不得進入中國市場。而CE認證和3C認證均包含了對EMC的要求。因此，大家在購買電子產品時，只要看它的外殼或包裝上有沒有“CE”和“CCC”標志，就可以知道它是否具有符合國家規定的低干擾(包括低輻射)、高抗干擾的特性。
