【導讀】在尋找射頻電纜或連接器時，你首先需要確定的是電纜。通常有3種類型的電纜，分別為同軸、雙軸和三軸電纜，每種類型都有差異和不同的尺寸。以下教大家怎么認清這三種電纜。

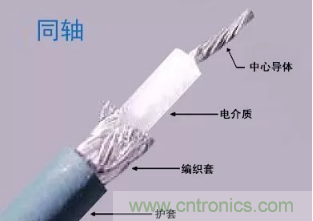

同軸電纜
主要用于傳輸射頻信號，應用領域包括：
通信
計算機本地接入網
視頻
無線通信
低電平射頻信號
電纜結構中包括兩個導體：
用于信號傳輸?shù)闹行膶?dǎo)體。
外屏蔽：接地，有時用于信號返回；EMI/RFI（電磁干擾/射頻干擾）保護
雙軸電纜
也稱為雙絞/屏蔽線和雙軸線，應用包括：
差分?jǐn)?shù)據傳輸：高/低信號——反轉圖像
非差分?jǐn)?shù)據傳輸：時鐘信號；信號返回；78-124歐姆阻抗；78歐姆初級
電纜結構中包括三個導體:
中心導體（通常為藍色）
中間接頭
外屏蔽：EMI/RFI保護
三軸電纜
稱為雙屏蔽同軸電纜，主要應用特性包括：
軍用艦載數據總線應用
視頻
低電流測試和測量
50-75歐姆
75歐姆初級
電纜結構中包括三個導體：
中心導體
內屏蔽
外屏蔽：EMI/RFI保護
帶狀雙軸電纜
市場上還有一種產品叫做帶狀雙軸電纜，如3M的SL8800 系列, 但其應用與上述電纜有明顯差異。
該產品適用于各種高速（超過15Ghz）應用，包括總線接口和其他高帶寬多通道介質。該產品可以應用于連接器端接版本中，也可以直接焊接到電路板上，可以將其切割成定制長度，并且可以緊密折疊而不會造成任何明顯的信號衰減。
來源：Digi-Key
