    你的位置:首頁 > 互連技術 > 正文

    更深層次了解,電容是起了什么作用?

    發布時間:2019-05-14 責任編輯:lina

    【導讀】電容決定式是:C=εS/4πkd,定義式是:C=Q/U,還有有一個它的特性隔直通交, 這也是大多數人對電容的理解吧,雖然知道電容是什么,但是具體起什么作用很少人能清楚。直到工作之后,做了幾個電子研發的項目,才對電容的作用有了更深一步的了解。

    更深層次了解,電容是起了什么作用?

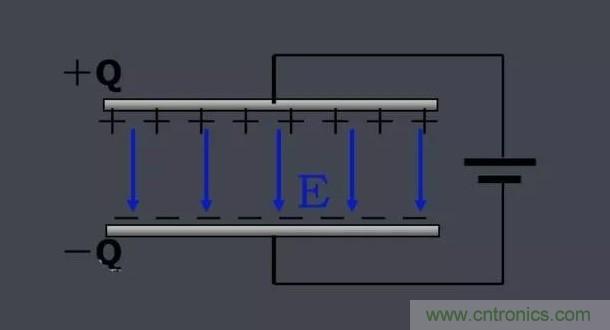

    最開始學習電容實在高中時期,當時對電容的理解就是:是由兩塊金屬電極之間夾一層絕緣電介質構成。電容決定式是:C=εS/4πkd,定義式是:C=Q/U,還有有一個它的特性隔直通交, 這也是大多數人對電容的理解吧,雖然知道電容是什么,但是具體起什么作用很少人能清楚。直到工作之后,做了幾個電子研發的項目,才對電容的作用有了更深一步的了解。

    更深層次了解,電容是起了什么作用?

    電容的作用

    電容的主要作用包括濾波、耦合、諧振、旁路、定時、負載、積分、微分,下面來說一說電容是怎么實現這些作用的。

    濾波

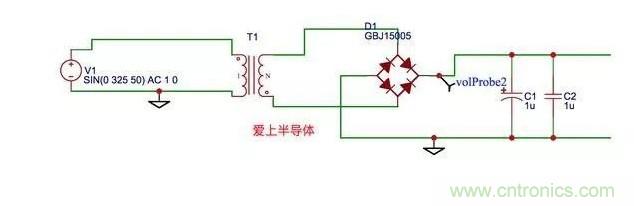

    濾波電容即電解電容,正負極不能反接,都說濾波電容,那么到底濾掉的是什么波呢?

    更深層次了解,電容是起了什么作用?

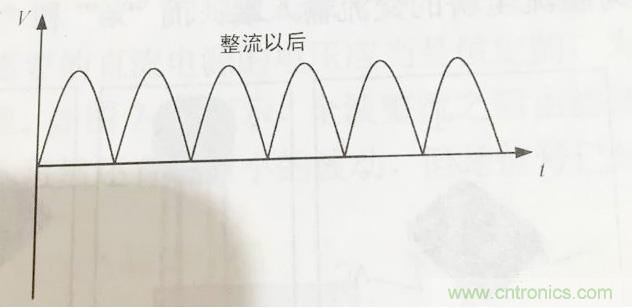

    如上圖所示,經過整流橋之后的波形如下所示

    更深層次了解,電容是起了什么作用?

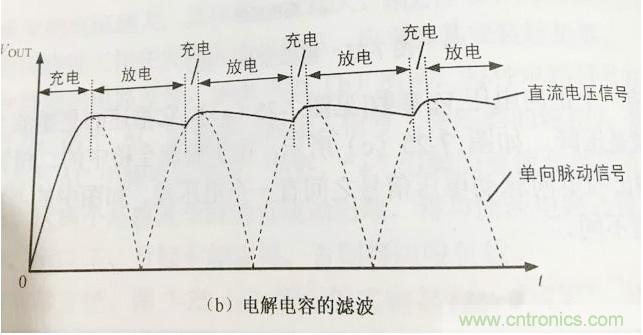

    經過濾波電容之后的波形如下圖所示,它的作用是把類似sin波形的電壓,穩定在一定值之內,電容的容量越大,波形越平滑,它的作用好似一個水桶,把水管里面流動的水流先收集起來,然后再通過水桶流出去,這樣流出去的水流的流速會相對平緩,這就是所謂的濾波。如果覺得波形不夠平滑,可以在后面加一個穩壓管進行穩壓,這樣出來的波形會更加的平滑,濾波電容多應用在電路的電源部分。

    更深層次了解,電容是起了什么作用?

    旁路、耦合

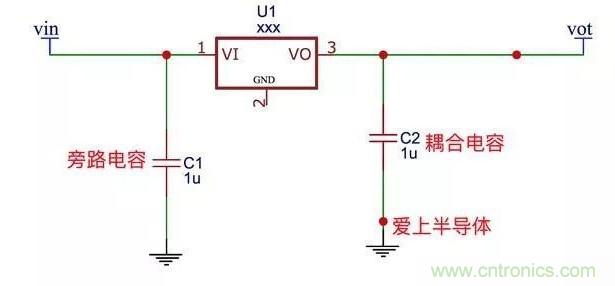

    旁路電容和耦合電容的作用其實都是一樣的,作用都是濾除高頻信號,不一樣的是他們所處在電路中的位置不一樣,旁路電容所濾除的是輸入信號的高頻,而耦合電容濾除的是輸出信號的高頻。雖然說濾波電容也進行了濾波,但是對于高頻信號,濾波電容是無能為力的,這時候需要在電路中并聯一個適當的旁路或耦合電容,讓高頻交流電通過此電容流向地,以確保后續電路無高頻信號,至于選擇多大的旁路電容,要做到具體電路,具體分析。

    更深層次了解,電容是起了什么作用?

    負載電容

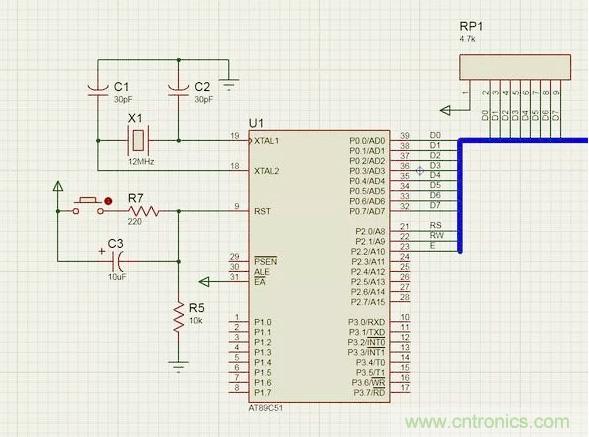

    相信大家對負載電容很熟悉,下圖中與晶振X1所并聯的電容C1和C2就是負載電容,更換負載電容的容值可以調整晶振的頻率,負載電容的容值很小,一般只有幾十pf(1pF=10^-12F),常用的容值有22pF、30pF、50pF、100pF。這個負載電容的容值單片機官方一般都會給出,不需要我們去深究。

    更深層次了解,電容是起了什么作用?

    列舉了一些最常用的電容的作用,如有紕漏之處,在下不吝嗇教,對于一些電容的高級作用,譬如積分、微分,要想學好還得靠大家之后不懈的努力,希望這篇文章能給大家帶來幫助。
