    MOS管驅動設計,你一定要掌握這些“重要細節”!

    發布時間:2019-04-16 責任編輯:lina

    【導讀】一般認為MOSFET是電壓驅動的,不需要驅動電流。然而,在MOS的G S兩級之間有結電容存在,這個電容會讓驅動MOS變的不那么簡單。

    一般認為MOSFET是電壓驅動的,不需要驅動電流。然而,在MOS的G S兩級之間有結電容存在,這個電容會讓驅動MOS變的不那么簡單。

    MOS管驅動設計,你一定要掌握這些“重要細節”!

    如果不考慮紋波和EMI等要求的話,MOS管開關速度越快越好,因為開關時間越短,開關損耗越小,而在開關電源中開關損耗占總損耗的很大一部分,因此MOS管驅動電路的好壞直接決定了電源的效率
    對于一個MOS管,如果把GS之間的電壓從0拉到管子的開啟電壓所用的時間越短,那么MOS管開啟的速度就會越快。與此類似,如果把MOS管的GS電壓從開啟電壓降到0V的時間越短,那么MOS管關斷的速度也就越快。

    由此我們可以知道,如果想在更短的時間內把GS電壓拉高或者拉低,就要給MOS管柵極更大的瞬間驅動電流。

    大家常用的PWM芯片輸出直接驅動MOS或者用三極管放大后再驅動MOS的方法,其實在瞬間驅動電流這塊是有很大缺陷的。

    比較好的方法是使用專用的MOSFET驅動芯片如TC4420來驅動MOS管,這類的芯片一般有很大的瞬間輸出電流,而且還兼容TTL電平輸入。

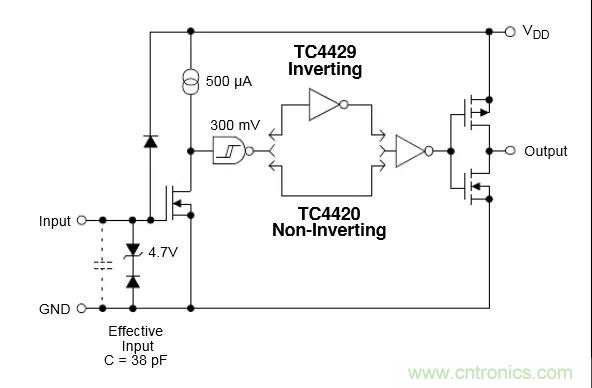

    MOSFET驅動芯片的內部結構
     MOS管驅動設計,你一定要掌握這些“重要細節”!
    MOS驅動電路設計需要注意的地方

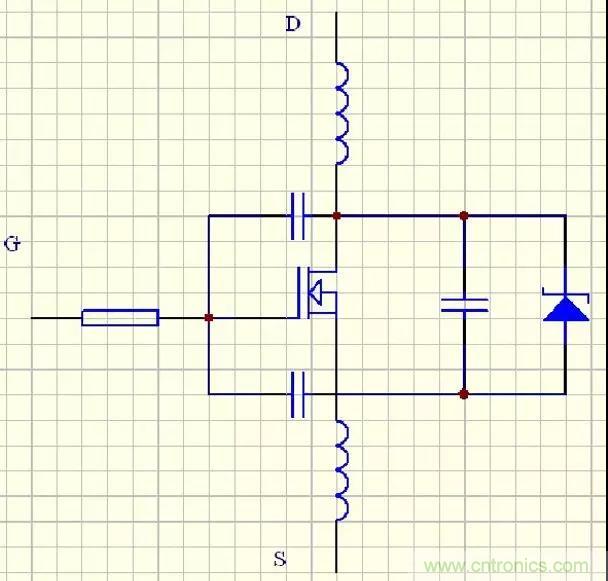

    因為驅動線路走線會有寄生電感,而寄生電感和MOS管的結電容會組成一個LC振蕩電路,如果直接把驅動芯片的輸出端接到MOS管柵極的話,在PWM波的上升下降沿會產生很大的震蕩,導致MOS管急劇發熱甚至爆炸,一般的解決方法是在柵極串聯10歐左右的電阻,降低LC振蕩電路的Q值,使震蕩迅速衰減掉。

    因為MOS管柵極高輸入阻抗的特性,一點點靜電或者干擾都可能導致MOS管誤導通,所以建議在MOS管G S之間并聯一個10K的電阻以降低輸入阻抗。

    如果擔心附近功率線路上的干擾耦合過來產生瞬間高壓擊穿MOS管的話,可以在GS之間再并聯一個18V左右的TVS瞬態抑制二極管,TVS可以認為是一個反應速度很快的穩壓管,其瞬間可以承受的功率高達幾百至上千瓦,可以用來吸收瞬間的干擾脈沖。

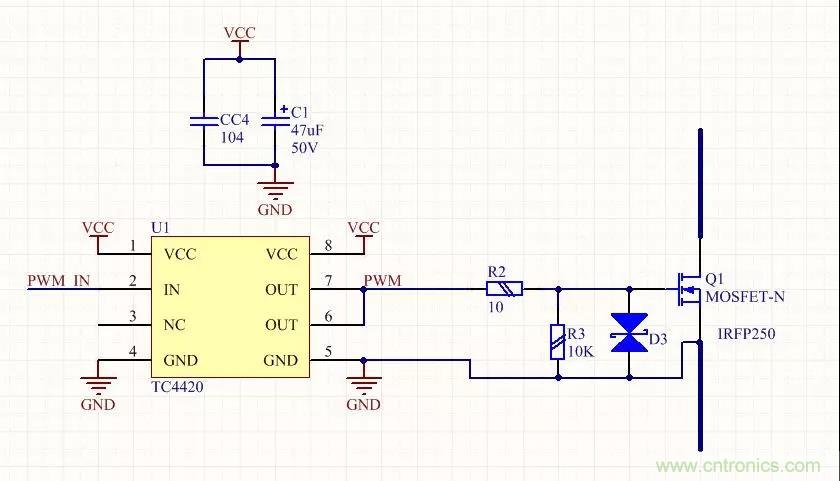

    MOS管驅動電路參考

    MOS管驅動設計,你一定要掌握這些“重要細節”!

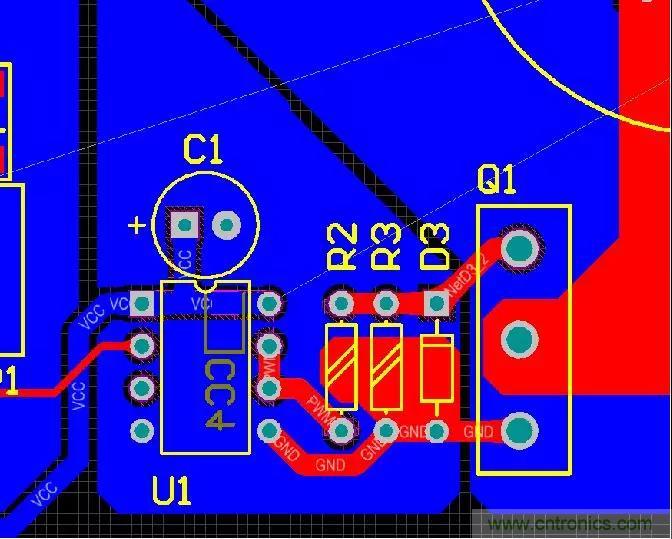

    MOS管驅動電路的布線設計

    MOS管驅動線路的環路面積要盡可能小,否則可能會引入外來的電磁干擾。驅動芯片的旁路電容要盡量靠近驅動芯片的VCC和GND引腳,否則走線的電感會很大程度上影響芯片的瞬間輸出電流。

    MOS管驅動設計,你一定要掌握這些“重要細節”!


    常見的MOS管驅動波形

    MOS管驅動設計,你一定要掌握這些“重要細節”!

    如果出現了這樣圓不溜秋的波形就等著核爆吧。有很大一部分時間管子都工作在線性區,損耗極其巨大。

    一般這種情況是布線太長電感太大,柵極電阻都救不了你,只能重新畫板子。

    MOS管驅動設計,你一定要掌握這些“重要細節”!

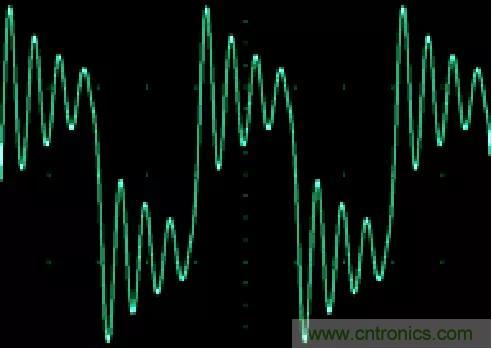

    高頻振鈴嚴重的毀容方波
    在上升下降沿震蕩嚴重,這種情況管子一般瞬間死掉。跟上一個情況差不多,進線性區。BOOM!!原因也類似,主要是布線的問題。

    MOS管驅動設計,你一定要掌握這些“重要細節”!

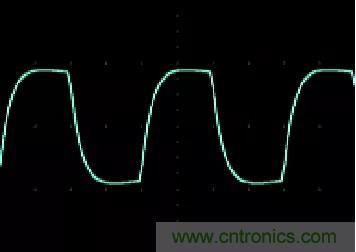

    又胖又圓的肥豬波。
    上升下降沿極其緩慢,這是因為阻抗不匹配導致的。芯片驅動能力太差或者柵極電阻太大。果斷換大電流的驅動芯片,柵極電阻往小調調就OK了。

    MOS管驅動設計,你一定要掌握這些“重要細節”!

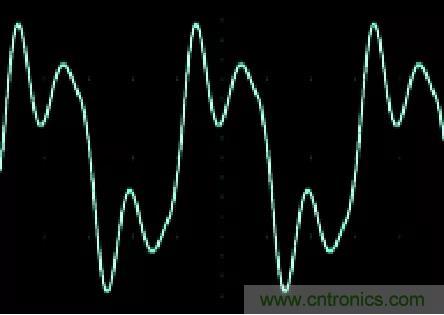

    打腫臉充正弦的生于方波他們家的三角波,驅動電路阻抗超大發了,此乃管子必殺波。解決方法同上。

     MOS管驅動設計,你一定要掌握這些“重要細節”!

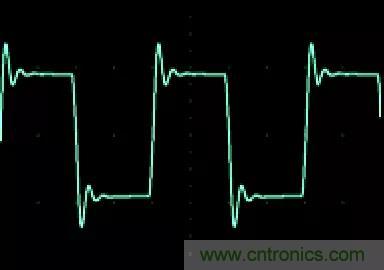

    大眾臉型,人見人愛的方波。
    高低電平分明,電平這時候可以叫電平了,因為它平。邊沿陡峭,開關速度快,損耗很小。略有震蕩,可以接受,管子進不了線性區,強迫癥的話可以適當調大柵極電阻。

    MOS管驅動設計,你一定要掌握這些“重要細節”!

    方方正正的帥哥波~~無振鈴無尖峰無線性損耗的三無產品,這就是最完美的波形了。
