【導讀】很多電子工程師會問二極管重動態與直流電阻到底有什么關系，又有什么區別？這是很多人分不清楚的，其實直流電阻是二極管在一定伏安特性上，某一點端電壓與其電流的比值。那么二極管中直流電阻和動態電阻之間有什么區別呢?
二極管經常在電路中被用作整流之用。作為一種非線性器件，其對直流與直流之間的等效電阻的反應也是不同的。而直流電阻是二極管在一定伏安特性上，某一點端電壓與其電流的比值。那么二極管中直流電阻和動態電阻之間有什么區別呢?

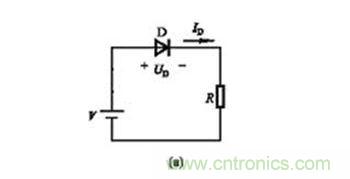

(a) 電路

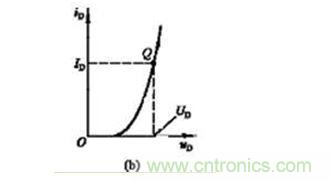

(b) 二極管伏安特性和工作點Q
(c) 二極管的直流電阻
圖1
在直流電源V的作用下，對應于二極管電流ID和二極管兩端電壓UD的點稱為靜態工作點，該點對應的直流電阻為：
動態電阻是在一個固定的直流電壓和電流(即靜態工作點Q)的基礎上，由交流信號ui引起特性曲線，在Q點附近的一小段電壓和電流的變化產生的。若該交流信號ui是低頻，而且幅度很小（通常稱低頻小信號），則由此引起的電流變化量也很小，這一小段特性曲線可以用通過Q點的切線來等效。

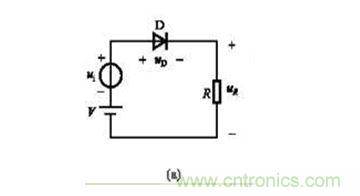

(a) 電路

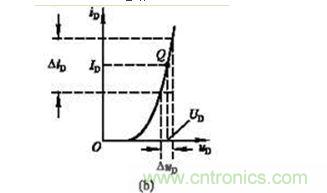

(b) 二極管伏安特性

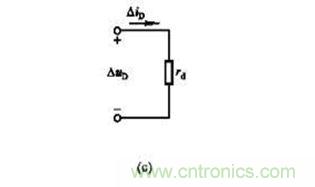

(c) 二極管的動態電阻
圖2

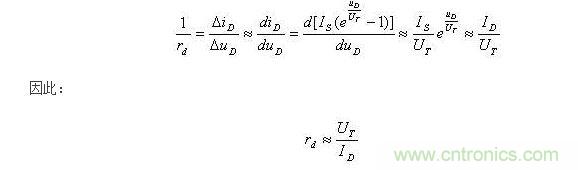

若在Q點的基礎上外加微小的低頻信號，二極管兩端產生的電壓變化量和電流變化量如圖2(b)中所標注，則此時的二極管可等效成一個動態電阻rd，根據二極管的電流方程可得：
可得：
ID為靜態電流，常溫下UT=26mV。可知，靜態電流ID越大，rd將越小。設UD=0.7V時，ID=2mA。由此可得直流電阻RD=350，而動態電阻（交流電阻）為：
可見二者相差甚遠，切不可混淆。
通過前文的講解和計算，相信大家對直流電阻和動態電阻的區別有了一定的認識，這也解釋了在使用萬用表的電阻檔對二極管進行測量時，所得電阻為二極管的直流電阻，而并不是非動態電阻。
與此同時，在用萬用表歐姆當對二極管的正向電阻進行測量時，因為萬用表內阻不同，所以導致流經管子的電流強度不同，這就意味著工作點的不同，最后使得測量出的RD值也不同。
