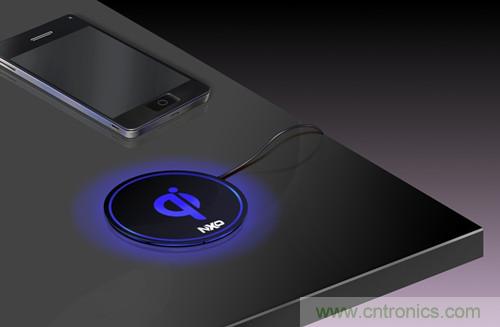

借助恩智浦解決方案，只需不到10個外部元器件以及Qi線圈和諧振電容，即可構建完整的低功耗5V Qi A5/A11無線充電發射器。恩智浦NXQ1TXA5系統級芯片尺寸極小，這意味著整個發射器可以放在面積小于1.5平方厘米的PCB上且元器件均位于一側。這開辟了創新無線充電板設計的精彩可能性，包括在Qi線圈中心安裝發射器。恩智浦在全球移動通信大會（7號展廳7E30展位）上展示其突破性的參考設計和5V Qi無線充電器原型，要觀看該產品演示的視頻，請點擊：http://v.youku.com/v_show/id_XNjc4OTYzMDky.html

此外，恩智浦將展示適用于12V和19V Qi發射器的兩個“智能”無線充電參考設計，設計中采用NFC（近距離無線通信）技術。通過加入NFC，無線充電器可以提供各種附加功能。消費者可以通過各種支持NFC的手機或平板電腦配置無線充電板，并且可以利用NFC來“喚醒”無線充電器，從而在不使用時實現零待機電流。其他智能功能包括自動藍牙配對，或在支持NFC的手機放在充電板上時啟動應用程序和Web站點。

恩智浦半導體無線充電解決方案營銷總監Rick Dumont表示，“我們的全新5V Qi發射器無線充電解決方案使我們的主要客戶能夠構建超小型Qi發射器——大幅降低便攜式無線充電器設計的系統成本并提供較高的自由度。通過顯著降低Qi發射器的尺寸和成本，我們將打開令人興奮的可能性，使手機制造商能夠?qū)o線充電板作為標配提供。我們已經就使用NFC的‘智能’無線充電解決方案收到大量反饋。具有NFC的下一代Qi無線充電板將使用戶能夠?qū)⒁魳妨鱾鬏數狡渌{(lán)牙揚聲器并在充電時向他們的移動設備提供有用的內容——同時節省整體功耗。”

在5V Qi無線發射器中實現突破性集成

NXQ1TXA5系統級芯片集成有功率控制器、數字信號處理(DSP)、電壓調節、異物檢測(FOD)、驅動發射器線圈的全橋功率級以及片上電流和電壓測量電路——只需極少外部元器件，即可完成整個解決方案。該器件采用恩智浦CoolFlux™ DSP技術，極其省電，待機功率低于2 mW。

NXQ1TXA5的參考設計構成一個完整的無線充電器，專為滿足5V充電器的低功耗Qi A5/A11規格而設計，并可以通過標準USB墻式充電器或PC USB端口供電。恩智浦的高效GreenChip™ TEA1720 SMPS控制器是該低功耗參考設計的補充，可實現整體低功耗待機操作。

極為高效的“智能”無線充電

恩智浦無線充電發射器設備系列中的其他兩個參考設計包括：NXQ1TXA6，專為符合12V充電發射器的Qi A6標準而設計，以及NXQ1TXA1，專為符合19V充電發射器的Qi A1/A10標準而設計。NXQ1TXA1和NXQ1TXA6都采用7平方毫米的小型封裝，32個引腳間距僅0.5毫米，便于PCB設計。恩智浦提供了一個元器件數量極少的參考設計，該設計基于NXQ1TXA1和NXQ1TXA6、GreenChip NWP2081半橋驅動器和適用于線圈驅動功率橋的NX2020N2低RDS(on)溝道MOSFET等產品組合的其他高性能元件。
