FW1074_Mini_SAS_HD

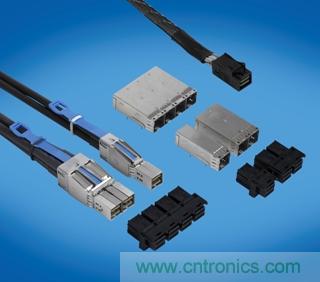

Mini-SAS HD內部板端連接器提供了 1x1, 1x2 和 1x4的配置，這與FCI的外部板端連接器和屏蔽籠配置中使用的板端連接器具有相同特性，這確保了一致的電氣和機械性能。 接口和卡鎖功能完全符合SFF- 8643標準。

連接Mini-SAS HD內部電纜組件具有內部Mini-SAS HD到Mini-SAS HD電纜配置和Mini-SAS HD到Mini-SAS傳統電纜的特點。 支持SAS 2.1 或SAS 3.0，包括用于低速信號傳輸?shù)乃屑嫒莸倪厧盘杺鬏敗８咚傩盘柪?M的平行雙絞線。 3M的線纜允許平角或直角彎曲電纜而不會降低信號性能。

“Mini-SAS HD內部板端連接器和電纜組件滿足系統設計要求，滿足符合內部SAS標準包括SAS 2.1 和 SAS 3.0標準的高速和牢靠的互連系統要求。”Jim David，F(xiàn)CI的HSIO 組合產品經理說道。 “增加的該產品系列非常具有補充性，并且與之前已上市的微型SAS HD外部板端連接器和布線系統具有相同的性能”。 這使得FCI能為客戶提供完全支持SAS的廣泛的新一代互連系統，無論是內部應用或外部應用。

Mini-SAS HD板端連接器完全符合SAS 2.1和 SAS 3.0規范，并可以實現從6Gb/s到 12Gb/s傳輸信號速度的無縫轉換。 如SFF-8643規范要求，內部Mini-SAS HD電纜組件在電纜組件的Mini-SAS HD端以 4i和8i 配置提供。電纜同時提供2種邊帶信號傳輸模式—“控制器到背板”或“控制器到控制器”。

通過申請的方式，F(xiàn)CI可以向提供板式連接器或電纜組件樣品。
