系統原理

在很多工業控制領域的嵌入式系統中，輸入通常為220V的交流市電，而系統中需要多路直流電源驅動功率器件和微處理器系統。一個典型的開關電源的原理結構框圖如圖1所示，電網的中220V交流電首先經過整流電路，饋送到FSD200。

圖1:嵌入式中小功率多路開關電源的原理框圖

該器件的輸出通過變壓器隔離耦合后，穩壓輸出12V直流，其大小可以通過改變穩壓電路部分來實現。電壓輸出端由TL431精密穩壓器和線性光耦組成一個反饋回路，控制FSD200中的脈寬調制比例，實現開關電源的穩定輸出。得到12V的直流電壓后，可以通過DC/DC變換器，得到系統需要的5V、3.3V和2.7V等所需電源。

FSD200結構原理

FSD200是Fairchild公司近年推出的小功率單片開關電源集成電路，輸出功率7W，內部集成了PWM控制及功率MOS管，并有過熱保護、過負荷保護、欠壓鎖存、軟起動、電流限制等功能，其獨特的頻率抖動電路能較好地減弱電磁干擾。

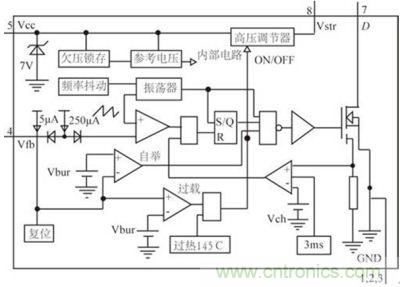

FSD200單片開關電源的內部框圖如圖2所示。

圖2: FSD200內部功能原理框圖

FSD200單片開關電源啟動時，直流高壓電源通第8引腳Vstr進入芯片內部的高壓調節器，再穩壓到7V作為芯片的工作電壓U cc，同時以約100μA的電流源向參考電壓及欠壓鎖存模塊充電。第5引腳V c c的外接電容一般選在1 0 ~ 4 7 μ F ， 這種方式省去了通常開關電源須采用反饋線圈提供工作電壓的需要。

FSD200是電壓控制模式器件，與典型的開關電源電路一樣，采用線性光耦PC817與可調式精密穩壓器TL431組成高頻變壓器二次側的電壓反饋網絡。當負載變化引起輸出電壓變化時，反饋網絡將信號回饋至第4引腳Vfb，與振蕩器送出的鋸齒波比較，產生相應的PWM波脈寬的變化，最后使高頻變壓器二次側的輸出電壓穩定，完成反饋控制。

[member]
[page]
TL431結構原理

TL431是美國德州公司開發的一個有良好熱穩定性能的三端可調精密電壓基準集成電路。它有三個引出腳，其中，K為控制端，A為接地端，R為取樣端。它由多級放大電路、偏置電路、補償和保護電路組成，在原理上它是一個單端輸入、單端輸出的多級直流放大器。其等效功能框圖如圖3，由一個2.5V的精密基準電壓源、一個電壓比較器和一個輸出開關管等組成。

圖3: TL431等效功能框圖

參考端R的輸出電壓與2 。 5V的精密基準電壓源相比較，當R端電壓超過2.5V時，TL431立即導通，反之截止。

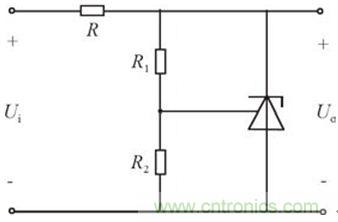

單片TL431的電壓基準如同低溫系數齊納管一樣運行，通過2個外部的電阻可以實現從2.5V到36V的穩定輸出。典型的應用電路如圖4所示。

圖4 :TL431的典型應用電路

當R 1和R 2的阻值確定時，兩者對U o的分壓引入反饋。若U o增大，反饋量增大，TL431的分流也就增大，從而又使U o下降。顯然，這個深度的負反饋必然在參考點的電壓等于基準電壓處穩定。

穩壓值可以通過下面的簡化公式進行計算：


應用電路

圖5是采用FSD200設計的一種微型小功率單片開關電源的典型電路。

圖5:基于FSD200的小功率開關電源應用電路

圖中采用的是典型的反激式功率變換電路。

這種電路不需要額外的電感存儲能量，圖中的變壓器可以同時實現直流隔離、能量存儲和電壓變化的功能。電路中采用了可調式精密穩壓器TL431作為12V輸出的誤差放大器，再與線性光耦PC817組成隔離式反饋電路。當12V輸出電壓發生波動時，經R 41和R 42分壓后得到的采樣電壓與TL431中的2.5V基準電壓比較，并在陰極上形成誤差電壓，使光耦中的發光二極管電流I F產生相應的變化，光耦副邊的光敏三極管的I C也相應變化，由此調節FSD200輸出的占空比，最后使輸出的12V直流電壓不變，達到穩壓的目的。

長期以來，1 0W以下的小功率穩壓電源方案，成本較高、線路復雜。采用FSD200單片開關電源集成電路設計的開關電源線路簡單，工作可靠，體積小、效率高、成本低。在實際中可以廣泛使用在需要220V交流輸入，要求體積小、成本低的微型小功率的嵌入式系統中。
