【導讀】USB出臺100W供電新標準，可以當做“電源插座”使用。雖然USB PD的標準已經確定，但熱量就會成為一個問題，最讓人擔心的是“連接器和線纜關聯部分”，需耐熱性較高的產品。
由于具有可邊傳輸數據邊供電的便利性，USB被各種電子產品廣泛采用。其供電能力還將進一步增大。通過USB實現100W供電的標準“USB Power Delivery Specification（ USB PD）”的“Revision 1.0”已于2012年7月制定完成，其中還包括分別支持USB 2.0和USB 3.0的標準。支持“Revision 1.0”的連接器、線纜和半導體芯片的試制品最快將在2012年內亮相。
圖1：USB PD的標志
此前USB 2.0的最大供電能力為2.5W（5V、500mA），USB 3.0為4.5W（5V、900mA），新的標準將USB的最大供電能力一下子提高到了100W，就能夠?qū)崿F(xiàn)為筆記本電腦供電。最近，出現了通過一根USB連接線實現影像輸入和供電的外置顯示器。如果最大供電能力達到100W，則可驅動30英寸以上的顯示器。
USB PD的供電范圍為10～100W，具體包括5V/2A、12V/1.5A、12V/3A、20V/3A以及20V/5A。不過，用于便攜終端的Micro USB連接器最大只有12V/3A的供電能力。
USB PD新增了專用的連接器標準。比如，增加了可檢測USB PD接收側連接器（插座）與插入側連接器（插頭）之間接觸情況的針腳等（圖2）。不過，在USB PD連接器中，除了新定義的針腳以外，其他針腳的布局與原來的USB 2.0及USB 3.0相同。使用原來的USB連接線時，則會按原來的標準供電。

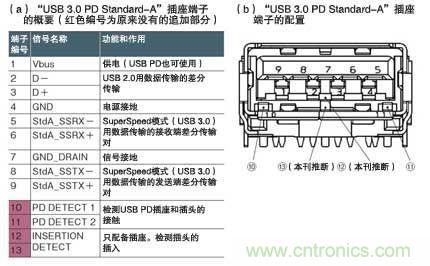

圖2：針腳數量增加
在USB PD標準中，針腳數量多于普通的USB連接器。比如，“USB 3.0 PDStandard-A”追加了旨在檢測插座和插頭之間接觸和插入情況的針腳。
除了“PD Standard-A”和“PD Standard-B”以及“PD Micro-B”各自的插頭和插座標準外，還有“PD Micro-A”插頭和“PD Micro-AB”插座的標準。
雖然USB PD的標準已經確定，但是在向產品安裝和普及時仍有許多課題。一位熟知USB動向的技術人員表示，最讓人擔心的是“連接器和線纜關聯部分”。這位技術人員介紹說：“如果向與原來USB同尺寸的連接器提供100W電力，熱量就會成為一個問題。因此，必須將連接器中使用的部件與材料換成耐熱性較高的產品。不過，高耐熱性樹脂存在價格太貴而且太硬的課題。如果過硬，連接器插拔時容易損壞，難以維持相同的插拔次數。”
