    你的位置:首頁 > 電源管理 > 正文

    圣邦微超快瞬態響應的同步降壓轉換器SGM61012/SGM61022

    發布時間:2021-10-16 來源:圣邦微 責任編輯:wenwei

    【導讀】SGM61012/SGM61022是一顆低壓同步降壓型DC-DC轉換器芯片,采用了圣邦微電子全新研發的AHP-COT(Adaptive Hysteresis and Pseudo-Constant On-Time Control)架構(專利審查中),具有超快的負載或線電壓瞬態響應特點。



    為了適應電池供電及功耗敏感型系統的應用,SGM61012/SGM61022可選取深睡模式從而有效降低系統待機功耗。將MODE邏輯置為&ldquo;高&rdquo;,芯片在極輕載或空載時自動進入深睡模式(Deep Sleep Mode),典型靜態工作電流為9&mu;A。置MODE為邏輯低,進入節能模式(Power-Save Mode),典型靜態工作電流為25&mu;A。即使在深睡模式中,SGM61012/SGM61022依然擁有超快瞬態響應的優秀表現。



    SGM61012/SGM61022支持2.3V至5.5V電壓輸入和0.5V至4V電壓輸出,最大持續輸出電流分別可以達到1.2A和2A,輸出電壓精度全溫度下低于&plusmn;2.7%。芯片內置了實時過溫保護功能和逐周期最大電流檢測功能,可在短路和過載情況下起到安全有效的保護。



    圣邦微超快瞬態響應的同步降壓轉換器SGM61012/SGM61022

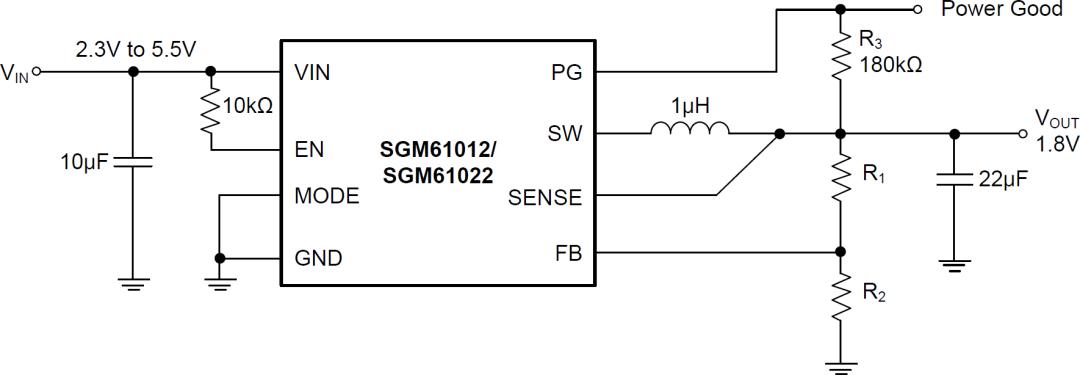

    圖1 SGM61012/SGM61022典型應用電路



    圣邦微超快瞬態響應的同步降壓轉換器SGM61012/SGM61022

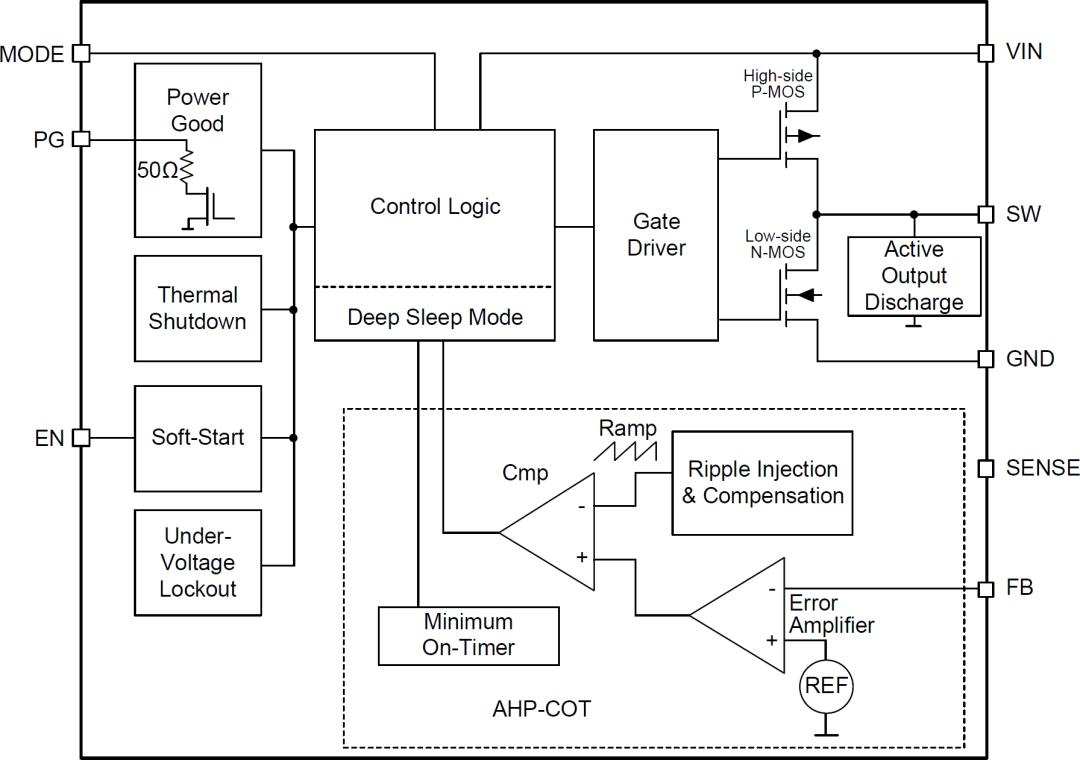

    圖2 SGM61012/SGM61022架構簡圖



    典型特征



    ●     AHP-COT架構,超快速瞬態響應;

    ●     2.3V至5.5V寬輸入電壓范圍;

    ●     集成119m&Omega;和80m&Omega; MOSFET,用于1.2A/2A連續輸出電流;

    ●     關斷電流小于1&mu;A;

    ●     節能模式典型靜態電流25&mu;A,深睡模式典型靜態電流9&mu;A;

    ●     輕載工作于自動降頻的非連續導通模式(DCM),中高負載工作于2MHz的連續導通模式(CCM);

    ●     隨負載變化可以實現脈寬調制(PFM)與脈沖頻率調制(PWM)平滑過渡;

    ●     100%的占空比開啟功率管;

    ●     內部環路補償;

    ●     2.8A/3.5A高側MOSFET的過流保護;

    ●     +160℃過溫保護;

    ●     -40℃至+125℃工作溫度范圍;

    ●     TDFN-2&times;2-8AL綠色封裝。



    核心特點



    ●     AHP-COT控制架構實現超快的負載瞬態響應,保證VOUT較小的電壓降。



    圣邦微超快瞬態響應的同步降壓轉換器SGM61012/SGM61022

    圣邦微超快瞬態響應的同步降壓轉換器SGM61012/SGM61022

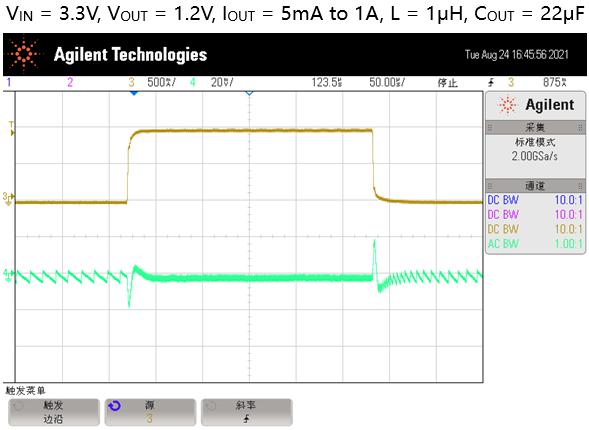

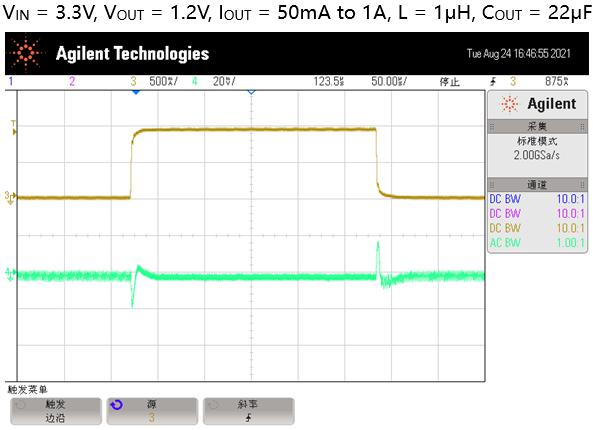

    圖3 SGM61012 5mA-1A及50mA-1A負載瞬態響應波形



    圣邦微超快瞬態響應的同步降壓轉換器SGM61012/SGM61022

    圣邦微超快瞬態響應的同步降壓轉換器SGM61012/SGM61022

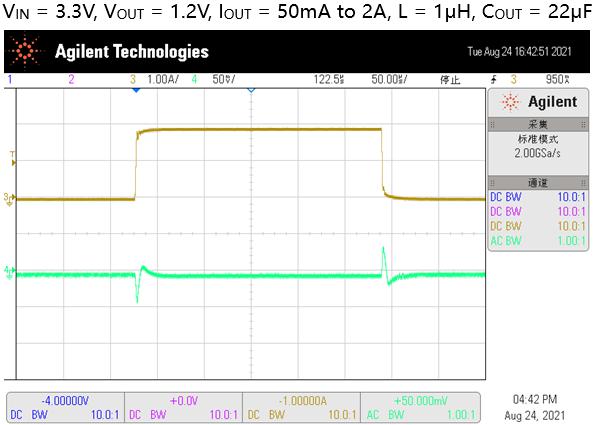

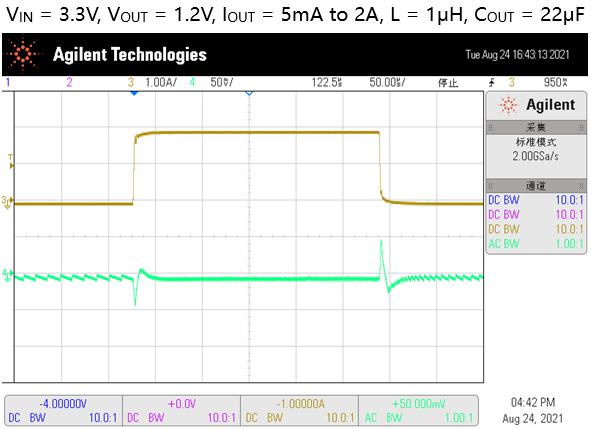

    圖4 SGM61022 5mA-2A及50mA-2A負載瞬態響應波形



    ●     AHP-COT控制架構也能實現超快的線電壓瞬態響應,保證VOUT較小的電壓降。



    圣邦微超快瞬態響應的同步降壓轉換器SGM61012/SGM61022

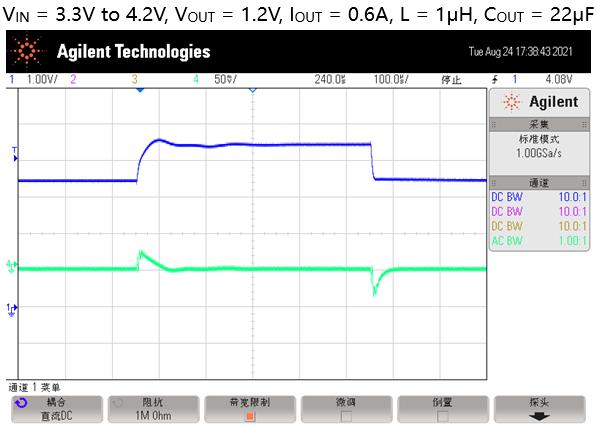

    圖5 SGM61012/SGM61022超快的線電壓瞬態響應



    ●     穩定的系統工作狀態無論在CCM還是在DCM中都能保證較小的輸出電壓紋波。



    圣邦微超快瞬態響應的同步降壓轉換器SGM61012/SGM61022

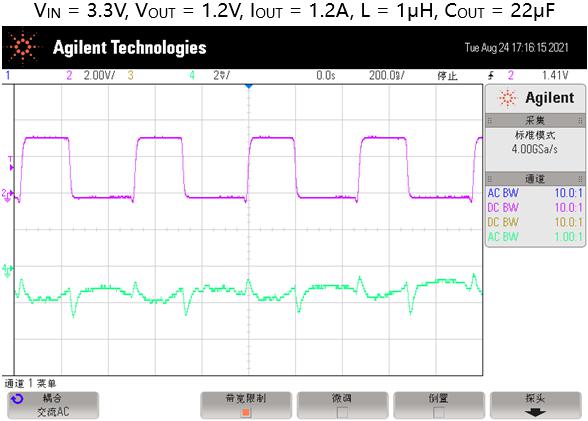

    SGM61012 CCM



    圣邦微超快瞬態響應的同步降壓轉換器SGM61012/SGM61022

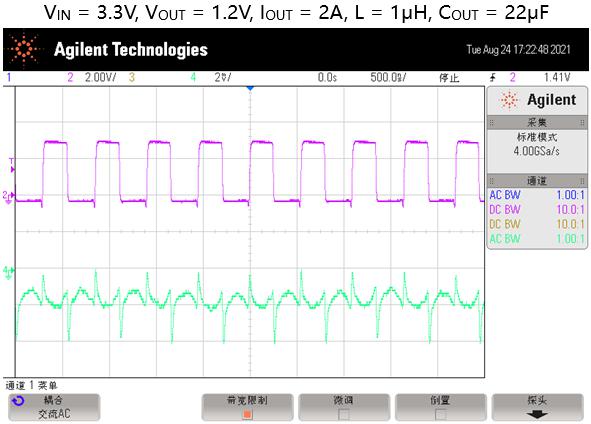

    SGM61022 CCM

    圖6 SGM61012/SGM61022 CCM



    圣邦微超快瞬態響應的同步降壓轉換器SGM61012/SGM61022

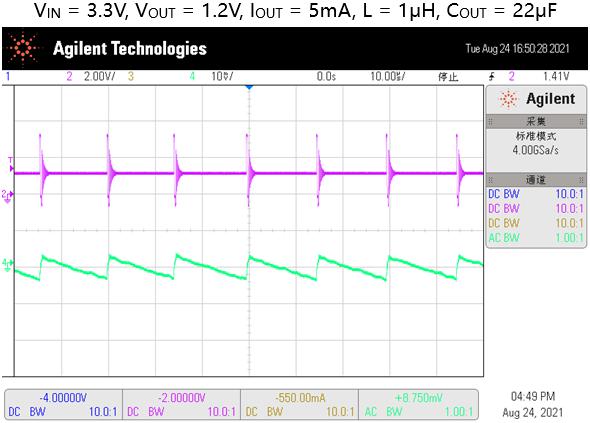

    圖7 SGM61012/SGM61022 DCM



    ●     理想的工作效率。



    圣邦微超快瞬態響應的同步降壓轉換器SGM61012/SGM61022

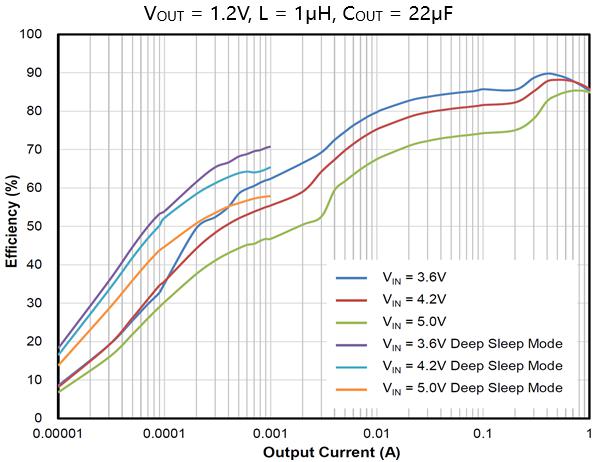

    圖8 SGM61012/SGM61022不同條件下的效率表現



    ●     當負載漸變時,可實現輕載PFM模式與中等負載PWM模式的平滑過渡,可始終保持較小的輸出電壓紋波。



    圣邦微超快瞬態響應的同步降壓轉換器SGM61012/SGM61022

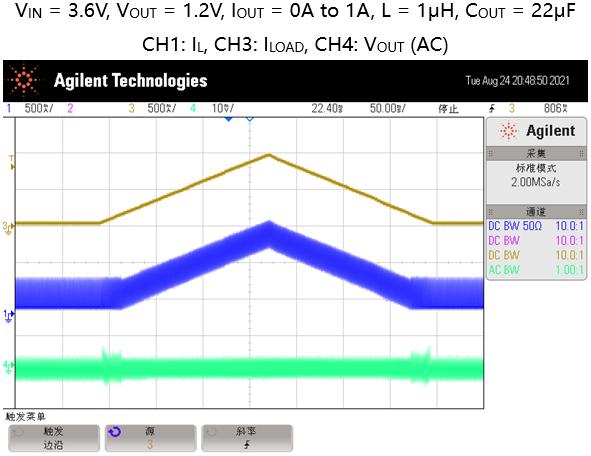

    圖9 SGM61012/SGM61022 PFM模式與PWM模式切換
