【導讀】BD83070GWL是一款內置MOSFET的升降壓型DC/DC轉換器IC，適用于電池驅動的移動設備、可穿戴式設備及IoT設備。這款DC/DC轉換器IC不僅可通過升降壓工作最大限度地利用電池的能量，還在從輕負載到重負載的廣泛負載條件下，均實現了高效率和超低消耗電流，從而可大幅延長電池驅動設備的續航時間。
特別是面向電池驅動應用開發而成的高效率、超低功耗DC/DC轉換器IC，產品陣容中已經擁有升壓用的BU33UV7NUX、降壓用的BD70522GUL等產品。升降壓用的BD83070GWL是壯大了該高效率、超低功耗DC/DC轉換器IC系列產品陣容的新產品。
如何既支持電池的小型化又能充分確保設備的續航時間
近年來，移動設備、可穿戴式設備、IoT設備等電池驅動的電子設備已經無所不在。為了提高產品的設計靈活度并滿足確保配置新功能所用空間的小型化要求，就要求這些產品上搭載的元器件的功耗要降低到極限，以實現小型化并延長電池使用壽命。
而要延長電池驅動的續航時間，存在著削減設備功耗和電池能量是否能夠完全用盡的課題。設備的各種構成元器件均在采用各種方法努力削減功耗，對于直接轉換電池能量并供給其他元器件的電源來說，努力進一步降低其功耗是非常重要的。
而要降低電源的功耗，就需要在任何負載條件和工作模式下都能抑制自身功耗并提高效率。電池輸入時，輸入電壓從比設定的輸出電壓高的初始電壓變?yōu)楸仍O定的輸出電壓低的電壓。因此，使用升降壓型轉換器是非常有助于最大限度地使用電池能量的，可以在輸入（電池）電壓比設定的輸出電壓高的狀態下，進行高效率的降壓工作，當輸入低于設定的輸出電壓時，切換為高效率的升壓工作，使輸出電壓保持在一定電壓。換句話說，無論輕負載還是重負載都高效率、無論降壓還是升壓都可高效率工作的升降壓轉換器可以說是能夠使電池壽命最大化的電源。
在更廣泛的負載條件下實現高效率的升降壓型DC/DC轉換器：BD83070GWL
BD83070GWL是面向小型電池驅動的電子設備開發而成的超低功耗升降壓型DC/DC轉換器IC。
內置低損耗的功率MOSFET，并采用超低消耗電流的電路，在從輕負載到重負載的廣泛負載電流范圍內都實現了高效率。此外，利用ROHM獨有技術DC/DC轉換器IC BD83070GWL還實現了升壓工作和降壓工作的無縫切換。
＜特點＞
?內置采用了0.13µm的BiCDMOS電源系統工藝的低損耗MOSFET：
－在電動牙刷和剃須刀等的工作過程中，在200mA的負載電流時實現97%的業界最 高功率轉換效率
－從100µA的輕負載到1A的最大負載均實現90%以上的高效率
－在應用待機狀態下（假設負載電流為100µA），電池壽命可延長1.53倍（ROHM調查數據）
?采用低消耗電流的電路和自動PFM/PWM控制技術：
－在升降壓電源IC中消耗電流達到業界先進的2.8µA Typ（VIN＝3.6V、 Auto-PFM/PWM、無負載）
?采用ROHM獨有的“X Ramp PWM控制”技術，實現升降壓的無縫切換
?配置熱保護、過電壓保護、過電流保護、UVLO保護功能
＜基本規格＞
?輸入電壓范圍：2.0V～5.5 V
?輸出電壓：2.5V、3.3V（引腳選擇）
?輸出電流：1A（最大）
?開關頻率：1.5MHz（Typ）
?消耗電流：2.8 µA（Typ）
?工作溫度范圍：－40℃～＋85℃
?1.20×1.60×0.57（mm）的超小型12引腳UCSP50L1C封裝
＜應用示例＞
?IoT設備等配備紐扣電池的電子設備
?配備1節鋰離子電池的電子設備
?玩具、電動牙刷等配備干電池的電子設備
＜評估板信息＞
搭載DC/DC轉換器IC BD83070GWL的評估板“BD83070GWL-EVK-001”可通過網售平臺購買。如欲了解詳細信息，請參見官網支持頁面。

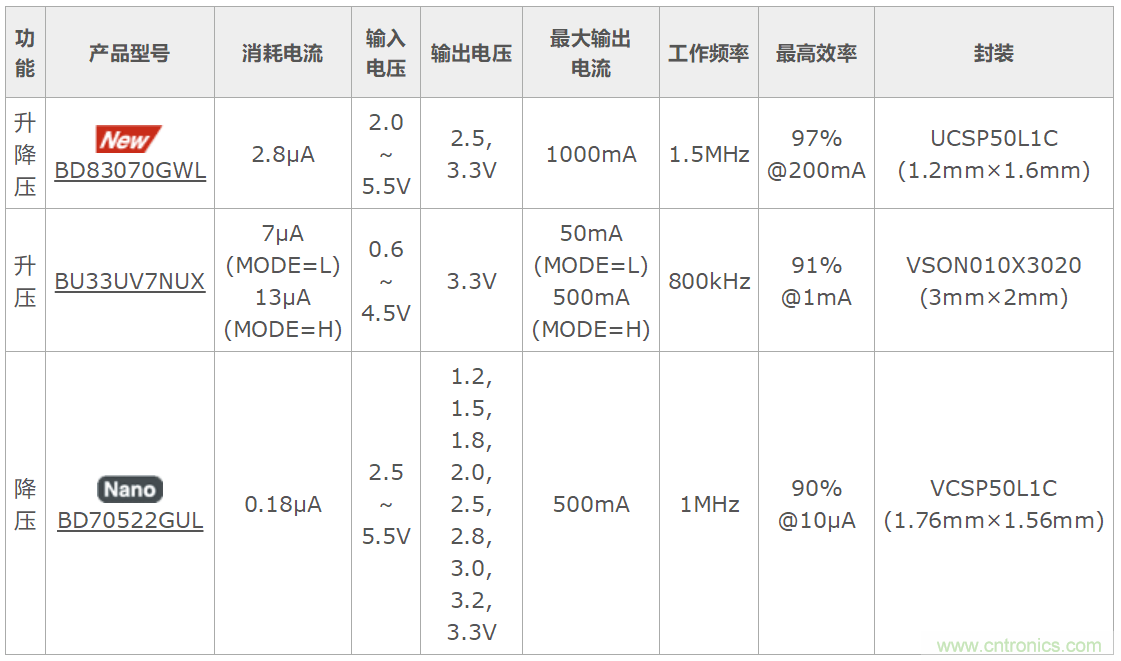

＜以節能性能優異為特點的移動設備用電源IC產品陣容＞
以上就是此次對節能性能優異的升降壓型DC/DC轉換器IC BD83070GWL的介紹。
