【導讀】隨著工藝進步，同樣封裝的電容耐壓和容值越來越大，陶瓷電容的使用范圍越來越廣。但是，你如果把陶瓷電容當做一個理想電容符號來使用的時候，可能會有意想不到的問題。
下面我們進入陶瓷電容的容值變化的世界。
一、電壓值變大了，電容值變小（耐壓范圍以內）
在給出的多種電容類型中，最常用的是X5R、X7R。所有的型號在環境條件變化時都會出現電容值變化。尤其Y5V在整個環境條件區間內，會表現出極大的電容量變化。
當電容公司開發產品時，他們會通過選擇材料的特性，使電容能夠在規定的溫度區間（第一個和第二個字母），工作在確定的變化范圍內（第三個字母）。我正在使用的是X7R電容，它在-55°C到+125°C之間的變化不超過±15%。
當我們在電容兩端加上電壓時，我們發現電壓就會導致電容值的變化（在耐壓范圍以內）。電容隨著設置條件的變化量是如此之大。我選擇的是一只工作在12V偏壓下的耐壓16V電容。數據表顯示，4.7-μF電容在這些條件下通常只提供1.5μF的容量。

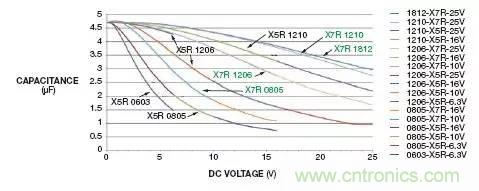

我們可以看到，不同的型號，不同的耐壓，不同的封裝的電容，隨著電壓上升的下降趨勢。
對于某個給定的封裝尺寸和瓷片電容類型，電容的額定電壓似乎一般沒有影響。

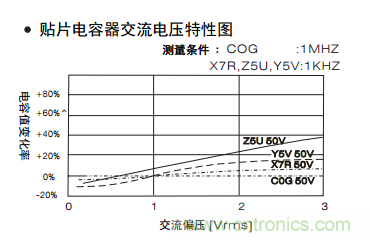

二、交流偏壓特性
除了上面描述的直流電壓會影響電容的容值，在電容上面的交流量也會影響電容的容值。
三、隨著溫度的變化，不同型號的電容容值有不同的走勢。
四、ESR和ESL
電容器(圖3)中除有容量成分Ｃ外，還有因電介質或電極損耗產生的電阻（ESR）及電極或?qū)Ь€產生的寄生電感(ESL)。因此，|Z|的頻率特性如圖4所示呈V字型（部分電容器可能會變?yōu)閁字型）曲線，ESR也顯示出與損耗值相應的頻率特性。
實際電容器
實際電容器的|Z|/ESR頻率特性(例)
|Z|和ESR變?yōu)樯蠄D曲線的原因如下：
低頻率范圍：低頻率范圍的|Z|與理想電容器相同，都與頻率呈反比趨勢減少。ESR值也顯示出與電介質分極延遲產生的介質損耗相應的特性。
共振點附近：頻率升高，則|Z|將受寄生電感或電極的比電阻等產生的ESR影響，偏離理想電容器（紅色虛線），顯示最小值。|Z|為最小值時的頻率稱為自振頻率，此時|Z|=ESR。若大于自振頻率，則元件特性由電容器轉變?yōu)殡姼校瑋Z|轉而增加。低于自振頻率的范圍稱作容性領域，反之則稱作感性領域。
ESR除了受介電損耗的影響，還受電極自身抵抗行程的損耗影響。
高頻范圍：共振點以上的高頻率范圍中的|Z|的特性由寄生電感(L)決定。高頻范圍的|Z|可由公式(2)近似得出，與頻率成正比趨勢增加。
ESR逐漸表現出電極趨膚效應及接近效應的影響。
以上為實際電容器的頻率特性。重要的是，頻率越高，就越不能忽視寄生成分ESR或ESL的影響。隨著電容器在高頻領域的應用越來越多，ESR和ESL與靜電容量值一樣，成為表示電容器性能的重要參數。
以上就電容器寄生成分ESR、ESL對頻率特性的巨大影響進行了說明。電容器種類不同，則寄生成分也會有所不同。接下來對不同種類電容器頻率特性的區別進行說明。
下圖表示靜電容量10uF各種電容器的|Z|及ESR的頻率特性。除薄膜電容器以外，全是SMD型電容器。
各種電容器的|Z|/ESR頻率特性
上圖所示電容器的靜電容量值均為10uF，因此頻率不足1kHz的容量范圍|Z|均為同等值。但1kHz以上時，鋁電解電容器或鉭電解電容器的|Z|比多層陶瓷電容器或薄膜電容器大，這是因為鋁電解電容器或鉭電解電容器的電解質材料的比電阻升高，導致ESR增大。薄膜電容器或多層陶瓷電容器的電極中使用了金屬材料，因此ESR很低。
多層陶瓷電容器和引腳型薄膜電容器在共振點附近的特性基本相同，但多層陶瓷電容器的自振頻率高，感應范圍的|Z|則較低。這是由于引腳型薄膜電容器中只有引腳線部分的電感增大了。
由以上結果可以得出，SMD型的多層陶瓷電容器在較寬的頻率范圍內阻抗都很低，也最適于高頻用途。
下圖為長度l縮短，寬度w增大的LW逆轉型電容器。由圖中的頻率特性可知，即使容量相同，LW逆轉型電容器的阻抗低于一般電容器，特性優良。使用LW逆轉型電容器，即使數量少于一般電容器，也可獲得同等性能，通過減少元件數量可以降低成本，縮減實裝面積。
LW逆轉型電容器的外觀
五、失效
多層片狀陶介電容器由陶瓷介質、端電極、金屬電極三種材料構成，失效形式為金屬電極和陶介之間層錯，電氣表現為受外力（如輕輕彎曲板子或用烙鐵頭碰一下）和溫度沖擊（如烙鐵焊接）時電容時好時壞。
多層片狀陶介電容器具體不良可分為:
1、熱擊失效
2、扭曲破裂失效
3、原材失效三個大類
（１）熱擊失效模式：
熱擊失效的原理是：在制造多層陶瓷電容時，使用各種兼容材料會導致內部出現張力的不同熱膨脹系數及導熱率。當溫度轉變率過大時就容易出現因熱擊而破裂的現象，這種破裂往往從結構最弱及機械結構最集中時發生，一般是在接近外露端接和中央陶瓷端接的界面處、產生最大機械張力的地方（一般在晶體最堅硬的四角），而熱擊則可能造成多種現象：
第一種是顯而易見的形如指甲狀或U-形的裂縫
第二種是隱藏在內的微小裂縫
第二種裂縫也會由裸露在外的中央部份，或陶瓷/端接界面的下部開始，并隨溫度的轉變，或于組裝進行時，順著扭曲而蔓延開來（見圖4）。
第一種形如指甲狀或U-形的裂縫和第二種隱藏在內的微小裂縫，兩者的區別只是后者所受的張力較小，而引致的裂縫也較輕微。第一種引起的破裂明顯，一般可以在金相中測出，第二種只有在發展到一定程度后金相才可測。
（２）扭曲破裂失效
此種不良的可能性很多：按大類及表現可以分為兩種：
第一種情況、SMT階段導致的破裂失效

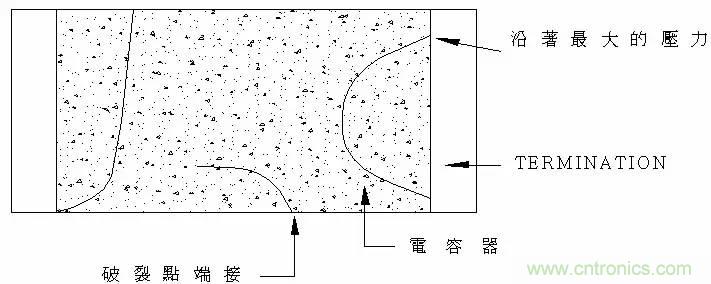

當進行零件的取放尤其是SMT階段零件取放時，取放的定中爪因為磨損、對位不準確，傾斜等造成的。由定中爪集中起來的壓力，會造成很大的壓力或切斷率，繼而形成破裂點。
這些破裂現象一般為可見的表面裂縫，或2至3個電極間的內部破裂；表面破裂一般會沿著最強的壓力線及陶瓷位移的方向。

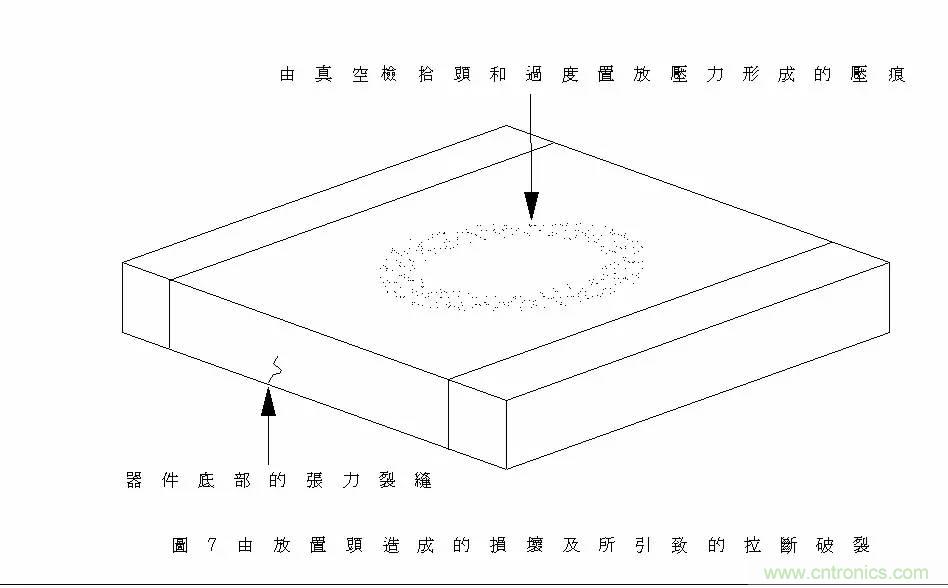

真空檢拾頭導致的損壞或破裂﹐一般會在芯片的表面形成一個圓形或半月形的壓痕面積﹐并帶有不圓滑的邊緣。此外﹐這個半月形或圓形的裂縫直經也和吸頭相吻合。
另一個由吸頭所造成的損環﹐因拉力而造成的破裂﹐裂縫會由組件中央的一邊伸展到另一邊﹐這些裂縫可能會蔓延至組件的另一面﹐并且其粗糙的裂痕可能會令電容器的底部破損。
第二種、SMT之后生產階段導致的破裂失效
電路板切割﹑測試﹑背面組件和連接器安裝﹑及最后組裝時，若焊錫組件受到扭曲或在焊錫過程后把電路板拉直，都有可能造成‘扭曲破裂’這類的損壞。
在機械力作用下板材彎曲變形時，陶瓷的活動范圍受端位及焊點限制，破裂就會在陶瓷的端接界面處形成，這種破裂會從形成的位置開始，從45°角向端接蔓延開來。
（３）原材失效
多層陶瓷電容器通常具有2大類類足以損害產品可靠性的基本可見內部缺陷：
電極間失效及結合線破裂燃燒破裂。
這些缺陷都會造成電流過量，因而損害到組件的可靠性，詳細說明如下：
1、電極間失效及結合線破裂主要由陶瓷的高空隙，或電介質層與相對電極間存在的空隙引起，使電極間是電介質層裂開，成為潛伏性的漏電危機；
2、燃燒破裂的特性與電極垂直，且一般源自電極邊緣或終端。假如顯示出破裂是垂直的話，則它們應是由燃燒所引起；
備注：原材失效類中第一種失效因平行電容內部層結構分離程度不易測出，第三種垂直結構金相則能保證測出
由熱擊所造成的破裂會由表面蔓延至組件內部，而過大的機械性張力所引起的損害，則可由組件表面或內部形成，這些破損均會以近乎45°角的方向蔓延，至于原材失效，則會帶來與內部電極垂直或平行的破裂。
另外：熱擊破裂一般由一個端接蔓延至另一個端接﹐由取放機造成的破裂﹐則在端接下面出現多個破裂點﹐而因電路板扭曲而造成的損壞﹐通常則只有一個破裂點。
