【導讀】電感是閉合回路的一種屬性,是一個物理量。當線圈通過電流后,在線圈中形成磁場感應,感應磁場又會產生感應電流來抵制通過線圈中的電流。這種電流與線圈的相互作用關系稱為電的感抗,也就是電感,單位是“亨利(H)”,以美國科學家約瑟夫·亨利命名。它是描述由于線圈電流變化,在本線圈中或在另一線圈中引起感應電動勢效應的電路參數。電感是自感和互感的總稱。提供電感的器件稱為電感器。

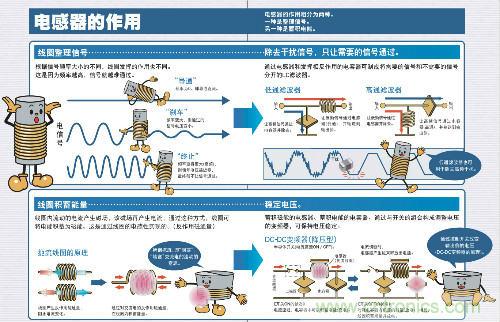

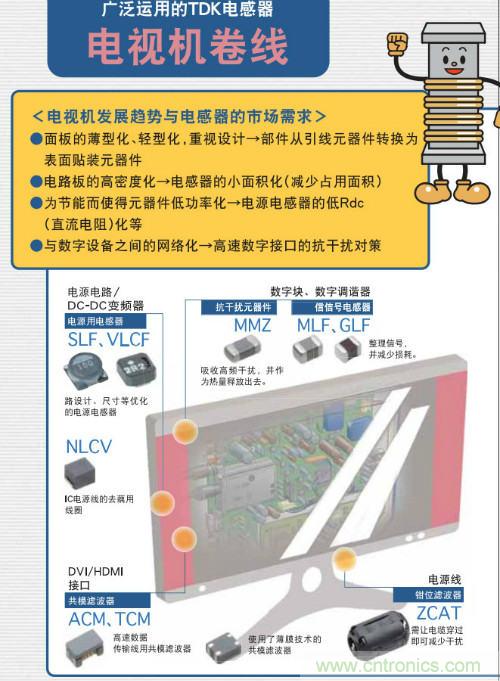

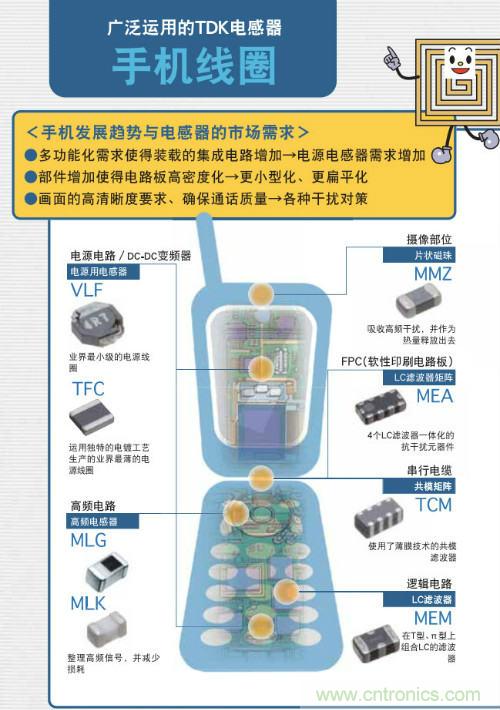

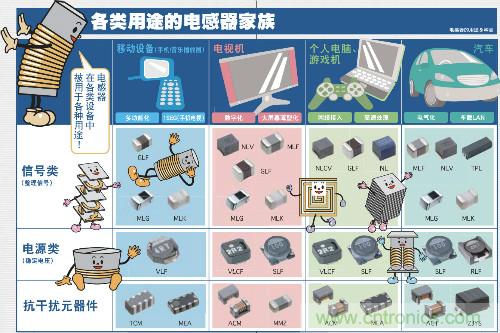

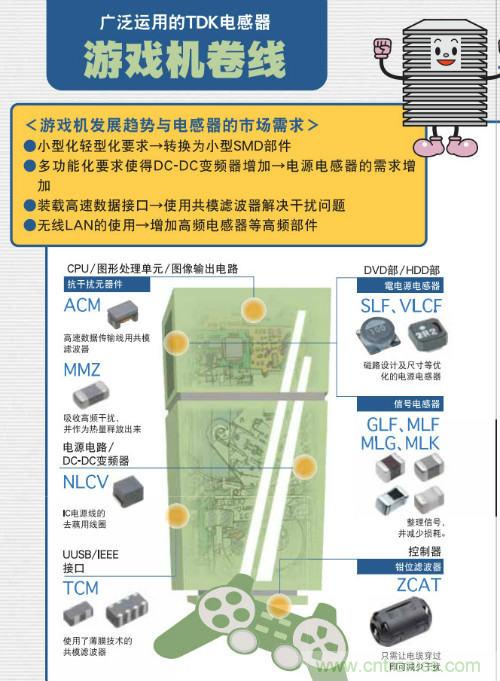

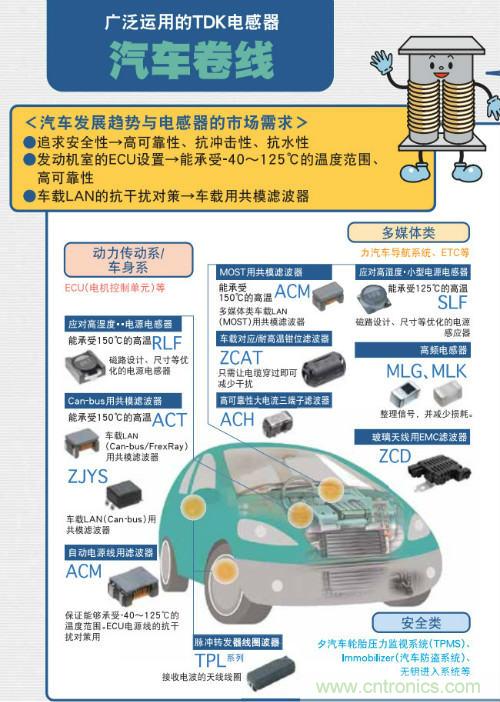

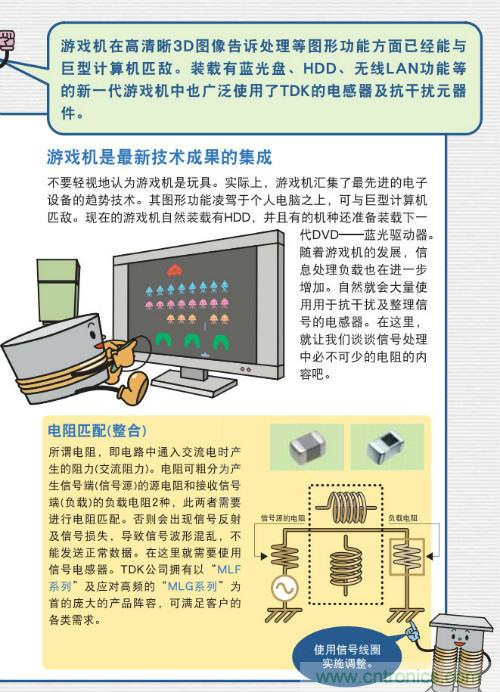

電感的作用:
1、濾波,因為它有通直流隔交流的特性,所以可以在制作的時候設定一定的參數從而達到濾除不想要的電信號。
2、震蕩電路 一般在射頻部分用的多

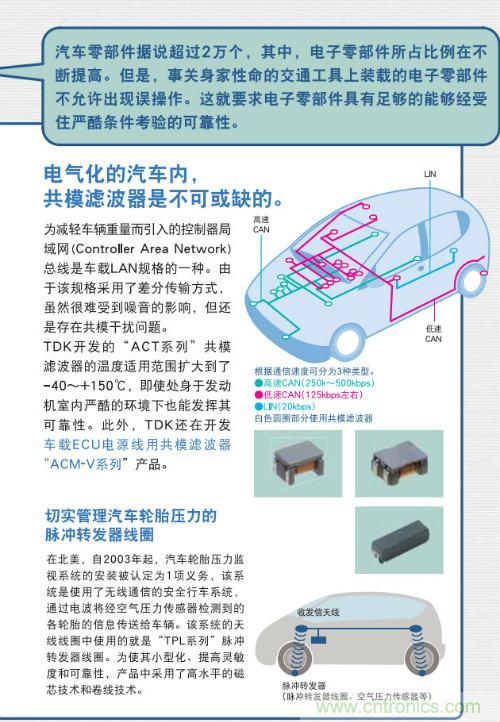

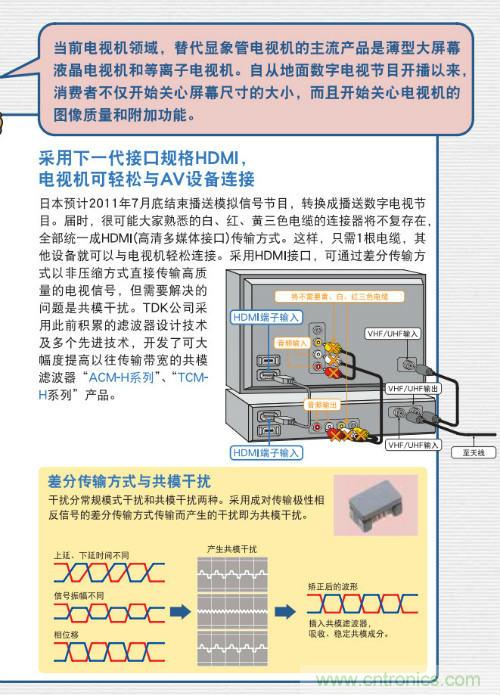

3、抗干擾
4、開關電源電路,儲能。

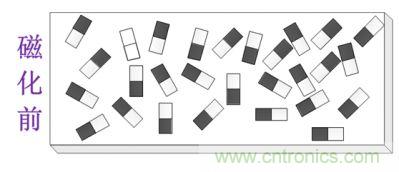

物理學告訴我們,磁芯內部微觀上包含很多的磁疇(Magnetic Domain),它可以理解為非常小的磁鐵,每一個小小的磁疇都會產生一定的磁場。在磁芯未曾被磁化時,由于內部磁疇的排列方向雜亂無章,磁疇產生的磁場相互抵消,因此整個磁芯對外不顯磁性,如下圖所示:

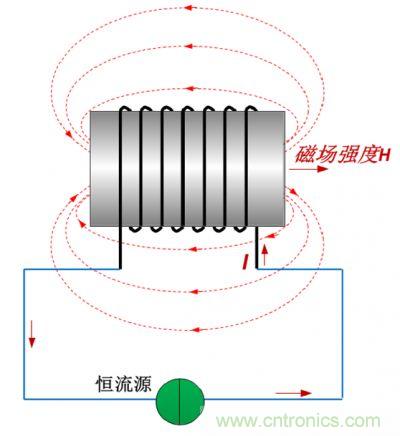

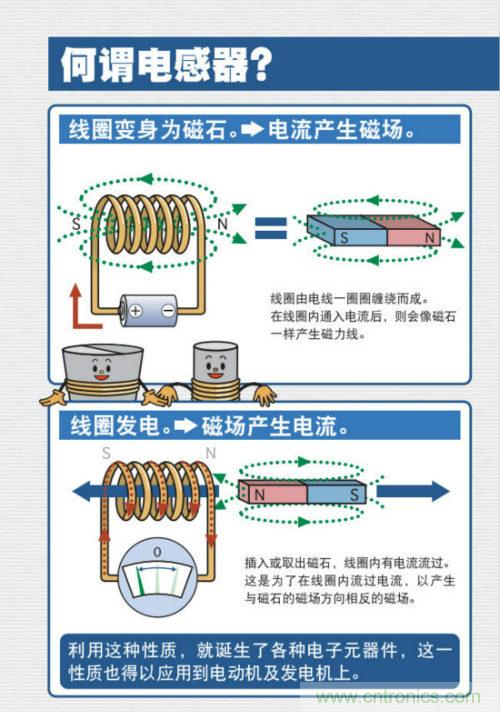

當我們對纏線在磁芯體的線圈施加電流時,線圈將會產生一定的磁場強度 H(也稱為磁化場)磁場強度與電流的大小成正比關系,如下圖所示:

注意:電路中這里對線圈施加的是恒流源,而不是電壓源。

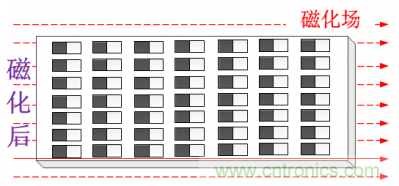

這個磁化場 H 將對磁芯中的每一個磁疇施加一個磁力矩,使這些磁疇在宏觀上轉向磁 場方向排列起來,這樣磁芯整體會對外顯磁性,如下圖所示:

在這個過程中可以認為:磁疇在磁化場的作用下做功,也就是將磁場能轉化為磁力矩保存起來,而表現的形式就是磁場強度B。

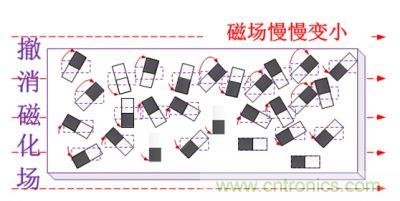

在外部磁化場撤消的瞬間,磁芯本身對外是有磁場的,但很快磁疇因本身的方向恢復而釋放磁力矩,在這個過程中,磁芯對外的磁場將從大到小變化,如果磁芯周圍有線圈的話,就會由于磁通量變化而在線圈中產生感應電動勢(線圈切割磁力線)如果線圈有閉合回路的話,就會產生回路電流,如下圖所示:

此時磁芯內部的磁疇如下圖所示:

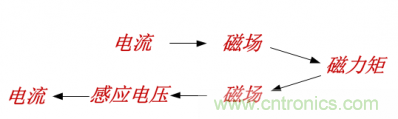

這樣就有下敘所述的能量轉換:

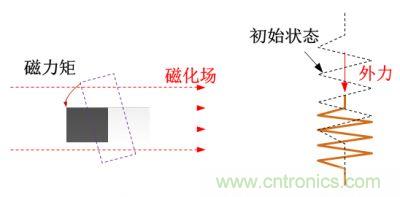

這種磁力矩與彈簧的彈力是相似(與機械鐘表中的發條更接近一些),當彈簧因外力被壓迫后(相當于磁芯被磁化),彈簧的彈性勢能增加(相當于磁芯 的磁力矩增加,也就是磁芯儲能增加),如下圖所示:

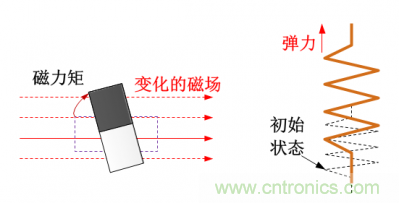

當壓迫彈簧的外力撤消后,彈性勢能轉換為動能對外做功,同樣的道理,磁力矩在變化的過程中產生變化的磁場,也可以對處于磁場中的導線或線圈做功,如下圖所示:

因此,磁芯的體積越大,則內部的磁疇越多,則相同類型的磁芯材料能夠存儲的能量越多,這就解釋了為什么功率越大的變壓器需要體積更大的磁芯。

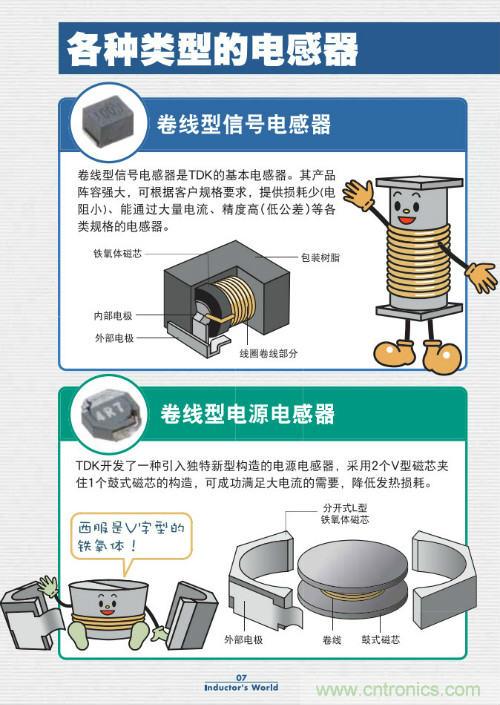

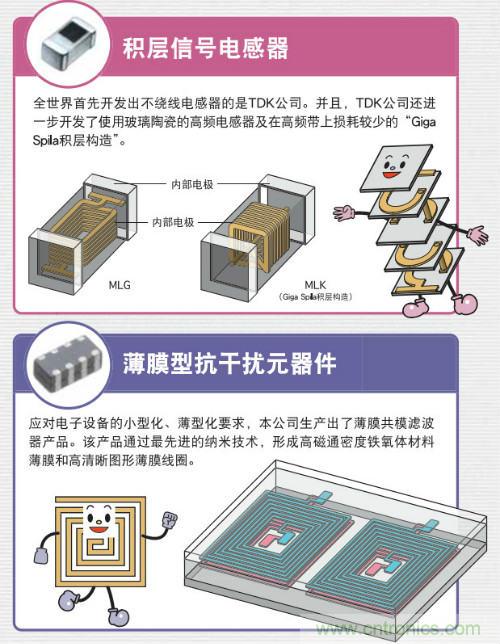

電感器一般由骨架、繞組、屏蔽罩、封裝材料、磁心或鐵心等組成。
1、骨架 骨架泛指繞制線圈的支架。一些體積較大的固定式電感器或可調式電感器(如振蕩線圈、阻流圈等),大多數是將漆包線(或紗包線)環繞在骨架上,再將磁心或銅心、鐵心等裝入骨架的內腔,以提高其電感量。骨架通常是采用塑料、膠木、陶瓷制成,根據實際需要可以制成不同的形狀。小型電感器(例如色碼電感器)一般不使用骨架,而是直接將漆包線繞在磁心上。空心電感器(也稱脫胎線圈或空心線圈,多用于高頻電路中)不用磁心、骨架和屏蔽罩等,而是先在模具上繞好后再脫去模具,并將線圈各圈之間拉開一定距離。
2、繞組 繞組是指具有規定功能的一組線圈,它是電感器的基本組成部分。繞組有單層和多層之分。單層繞組又有密繞(繞制時導線一圈挨一圈)和間繞(繞制時每圈導線之間均隔一定的距離)兩種形式;多層繞組有分層平繞、亂繞、蜂房式繞法等多種。
3、磁心與磁棒 磁心與磁棒一般采用鎳鋅鐵氧體(NX系列)或錳鋅鐵氧體(MX系列)等材料,它有“工”字形、柱形、帽形、“E”形、罐形等多種形狀。
4、鐵心 鐵心材料主要有硅鋼片、坡莫合金等,其外形多為“E”型。
5、屏蔽罩 為避免有些電感器在工作時產生的磁場影響其它電路及元器件正常工作,就為其增加了金屬屏幕罩(例如半導體收音機的振蕩線圈等)。采用屏蔽罩的電感器,會增加線圈的損耗,使Q值降低。
6、封裝材料 有些電感器(如色碼電感器、色環電感器等)繞制好后,用封裝材料將線圈和磁心等密封起來。封裝材料采用塑料或環氧樹脂等。

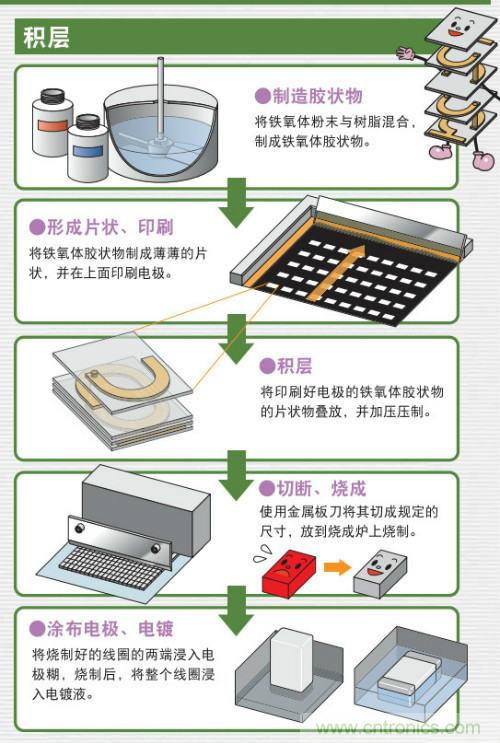

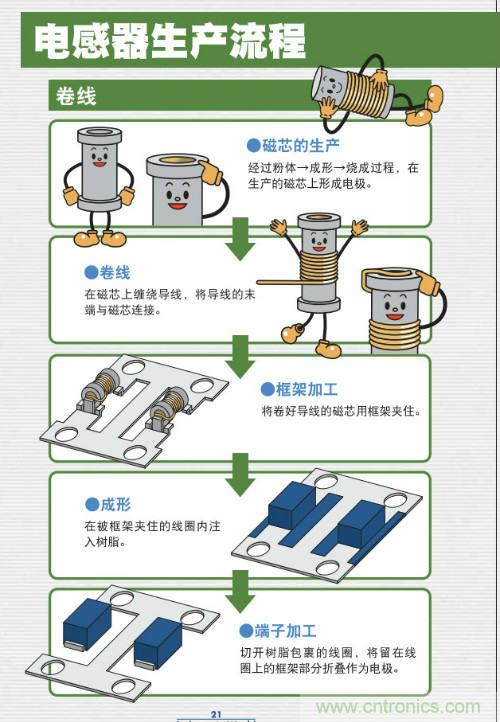

電感生產流程
