場效應晶體管的輸出曲線實例一：

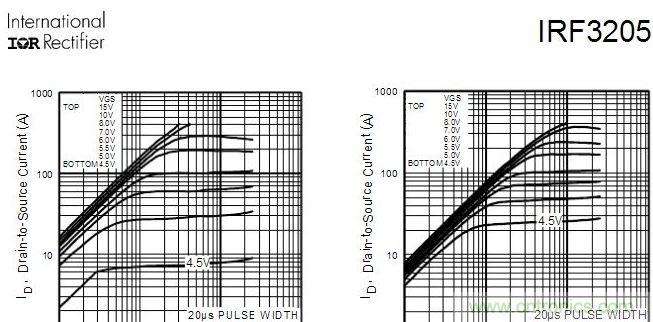

問：如圖，Vgs=8V，Vds=20V的時候，Id都接近300A了。這個數據是怎么測試出來的？要知道我把12V的電壓短接在D，S之間，瞬間就爆管了。





答：你看到的部分曲線是指管芯封裝無限制，管芯溫度恒定為25°c時的理想電流曲線，IR的一般有測試的，國內的mos一般沒有做測試，基本上是理論曲線。但是TO220或者其他封裝的mos受到封裝限制，實際Id大小分兩種，一是受到封裝的限制，二是受到管芯溫度的限制，你做這個實驗前可以參考IR官網的應用筆記，或者按照pdf上的測試條件做。按你說的，一般是行不通的，假如12v測試電源電流足夠大，當mos完全導通時，其Id會很高，從而導致mos功耗過大損壞，因此你做的實驗沒有什么意義。



另外場效應管G極是不能懸空的，否則極易由于感應電壓，使管子導通，導通時的內阻非常低，如果測試電壓內阻也非常小，必爆管無疑。



場效應晶體管的輸出曲線實例二：



模電如何根據他們的輸出特性曲線和轉移特性曲線來分場效應管？



通過輸出特性曲線和轉移特性曲線來區分場效應管前，首先需要了解一個概念，場效應管是壓控型器件，它區別于雙極型晶體管（流控型器件），場效應管工作時柵極一般只需要一個電壓就可以，電流很小或者為零。所以，要實現這點，結型場效應管和MOS型采用不同的辦法實現了這個效果，導致了其特性曲線不同。

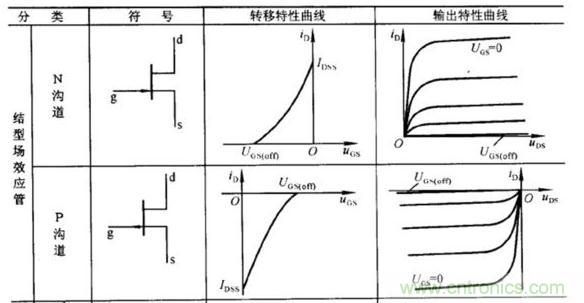

結型場效應管，利用柵極和溝道間的一個反向二極管，并在二極管上施加反向電壓，利用二極管反向工作時，電流很小的特點，實現壓控效果，所以結型場效應管工作時，柵極控制電壓UG總是需要保證那個二極管反向工作，即N溝道，柵極電壓為負，P溝道柵極電壓為正。至于漏極電流的極性，可以通過N溝道，N代表負，外部電流流入D極，電流方向即為正，P溝道電流流出D極，電流方向即為負。所以，下圖的曲線就很好記憶了。

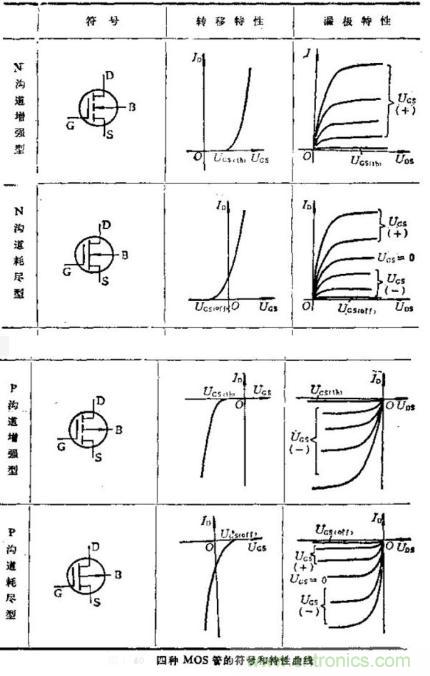

而MOS管，直接將柵極與溝道間絕緣阻斷，沒有任何電流通過。所以按正常的正電壓控制N溝道，負電壓控制P溝道的原則。工作時，N溝道柵極電壓為正，P溝道柵極電壓為負。電流方向和結型管的判斷方法一樣，N溝道，N代表負，外部電流流入D極，電流方向即為正，P溝道電流流出D極，電流方向即為負。就可以確定MOS管的特性曲線。至于增強型和耗盡型如何區分，只要看控制曲線與y軸有交叉即可，即，當UG=0時，漏極電流不為零，即為耗盡型，UG=0時，漏極電流為零，即為增強型。如下圖所示。





場效應晶體管的輸出曲線實例三：

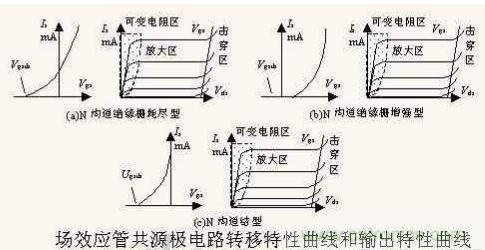

根據場效應管的轉移特性曲線，怎么判斷它是什么類型的溝道？





首先判斷N型還是P型，這個簡單，只要觀察曲線是在坐標上方還是下方，上方就是N型溝道（規定）；至于是增強型還是耗盡型，也簡單，增強型只在1/4區間坐標內，而耗盡型一般處于半個坐標內；另外，關于結型還是絕緣柵型則是看曲線幅度，無限接近于坐標軸的是結型，絕緣柵型曲線是有起始點的在坐標軸上，且曲線幅度比較陡。



場效應管根據導電溝道的有無分為結型場效應管（JFET）和絕緣柵型場效應管（MOS）兩種主要類型。
