    負電壓電源設計的種類

    發布時間:2018-09-07 責任編輯:wenwei

    【導讀】各位工程師在設計電路時,可能會遇到需要負電壓供電的系統,例如使用負電壓為IGBT提供關斷負電壓、運放系統中用正負對稱的偏置電壓供電。那么該如何產生一個穩定可靠的負電壓呢?本文將為你介紹不同的解決方案。

    負電壓設計根據不同的負載電流有很多不同方案,以下是給出幾種目前市面比較常見的負電壓方案,可以根據不同場合使用合適的方案。

    一、工頻變壓器輸出正負電壓

    負電壓電源設計的種類

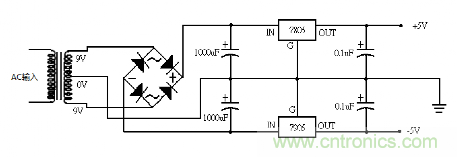

    圖1 工頻變壓器正負輸出電源

    各位工程師看到圖1的電路是否有很強的親切感,是否能想起大學時接觸電子設計時的情景?此經典電路優點比較明顯,電路結構簡單、極低干擾噪聲、穩定性好;同時此電路也有缺點,輸入交流電范圍窄(一般是220VAC±5%),體積重量大;雖然此電路缺點明顯目前還有一些應用采用此方案設計。此方案主要是利用變壓器產生負電壓在通過線性穩壓器7905進行穩壓。

    二、電源模塊輸出負電壓

    由于電子元件制造工藝技術越來越好,能量損耗越來越低,這樣一來越來越有利于電源的模塊化發展。而且在設計上也能做到小型化,輕型化設計。

    1、非隔離負壓輸出負電壓

    負電壓電源設計的種類

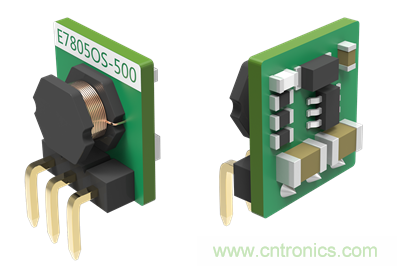

    圖2 非隔離穩壓輸出模塊

    負電壓電源設計的種類
    圖3 非隔離模塊的正輸出與負輸出接法

    如圖3所示,此電源模塊應用與常用的LM7805類似,而且不需要安裝散熱片。如上圖,我們需要正負電壓給運放等供電時,只需要兩個E78xxOS-500電源即可實現。

    2、隔離電源模塊輸出正負電壓

    負電壓電源設計的種類
    圖4 隔離電源模塊正負雙路輸出

    負電壓電源設計的種類

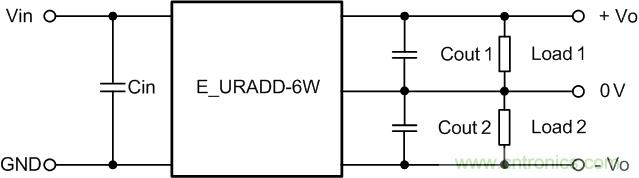

    圖5 E_URADD-6W電源典型應用

    在電力、工業、通訊等對抗干擾性能要求較高的場合,一般需要對電源進行隔離處理來隔離從總電源端的干擾。此種應用時如果需要用到負電壓,可以直接采用隔離電源模塊直接輸出正負電壓給系統供電。

    三、Buck-Boost拓?fù)湓O(shè)計輸出負電壓

    除了采用隔離模塊方案,我們還可以選擇芯片自己設計負壓電路,此處我們介紹一下較容易設計的非隔離負壓輸出Buck-Boost電路。如圖6此電路只需要主控芯片、電感、電容等芯片,目前MPS的DC-DC電源芯片都支持Buck-Boost的設計結構,可以根據不同輸出電流選擇合適型號。

    負電壓電源設計的種類
    圖6 Buck-Boost拓?fù)湓?/div>

    從圖6的拓?fù)渲锌梢钥闯鲚斎腚妷号c輸出電壓極性是相反的,因此Buck-Boost拓?fù)浣Y(jié)構又簡稱為倒相拓?fù)洹D7是采用MP2359DT設計的-15V電源電路,MP2359DT是采用SOT23-6的封裝,整個電路占用PCB面積較小。

    負電壓電源設計的種類

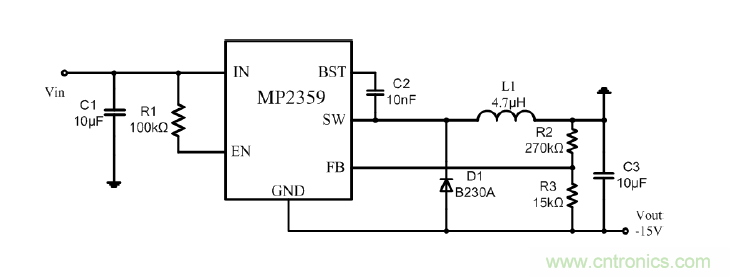

    圖7 MP2359負電壓輸出電路

    四、總結

    負電壓設計方案多種多樣,哪一個方案適合你的設計,還是需要綜合考慮不同應用、不同技術要求而定。
