【導讀】隨著電子信息技術的日新月異，數碼電子產品的更新?lián)Q代速度越來越快，以平板電視（LCD和PDP）、筆記本電腦、數碼相機等產品為主的消費類電子產品產銷量持續增長，帶動了電容器產業增長。電容器是電子設備中常用的電子元件，下面對幾種常用電容器的結構和特點作以簡要介紹，以供大家參考。
1．鋁電解電容器：
它是由鋁圓筒做負極、里面裝有液體電解質，插人一片彎曲的鋁帶做正極制成。還需經直流電壓處理，做正極的片上形成一層氧化膜做介質。其特點是容量大、但是漏電大、穩定性差、有正負極性，適于電源濾波或低頻電路中，使用時，正、負極不要接反。
2．鉭鈮電解電容器：
它用金屬鉭或者鈮做正極，用稀硫酸等配液做負極，用鉭或鈮表面生成的氧化膜做介質制成。其特點是：體積小、容量大、性能穩定、壽命長。絕緣電阻大。溫度性能好，用在要求較高的設備中。
3．陶瓷電容器：
用陶瓷做介質。在陶瓷基體兩面噴涂銀層，然后燒成銀質薄膜作極板制成。其特點是：體積小、耐熱性好、損耗小、絕緣電阻高，但容量小，適用于高頻電路。鐵電陶瓷電容容量較大，但損耗和溫度系數較大，適用于低頻電路。
4．云母電容器：
用金屬箔或在云母片上噴涂銀層做電極板，極板和云母一層一層疊合后，再壓鑄在膠木粉或封固在環氧樹脂中制成。其特點是：介質損耗小、絕緣電阻大。溫度系數小，適用于高頻電路。
5.薄膜電容器：
結構相同于紙介電容器，介質是滌綸或聚苯乙烯。滌綸薄膜電容，介質常數較高，體積小、容量大、穩定性較好，適宜做旁路電容。聚苯乙烯薄膜電容器，介質損耗小、絕緣電阻高，但溫度系數大，可用于高頻電路。
6.紙介電容器：
用兩片金屬箔做電極，夾在極薄的電容紙中，卷成圓柱形或者扁柱形芯子，然后密封在金屬殼或者絕緣材料殼中制成。它的特點是體積較小，容量可以做得較大。但是固有電感和損耗比較大，適用于低頻電路。
7、金屬化紙介電容器：
結構基本相同于紙介電容器，它是在電容器紙上覆上一層金屬膜來代金屬箔，體積小、容里較大，一般用于低頻電路。
8、油浸紙介電容器：
它是把紙介電容浸在經過特別處理的油里，能增強其耐壓。其特點是電容量大、耐壓高，但體積較大。此外，在實際應用中，第一要根據不同的用途選擇不同類型的電容器；第二要考慮到電容器的標稱容量，允許誤差、耐壓值、漏電電阻等技術參數；第三對于有正、負極性的電解電容器來說，正、負極在焊接時不要接反。
第1幅圖1 膽電容。圖2 燈具電容器。 圖3 MKPH電容。圖4 MET電容。圖5，10 PEI電容，圖6，膽貼片電容。圖7 MPE電容。圖8貼片電容。圖11 軸向電解電容器。圖12 MPP電容

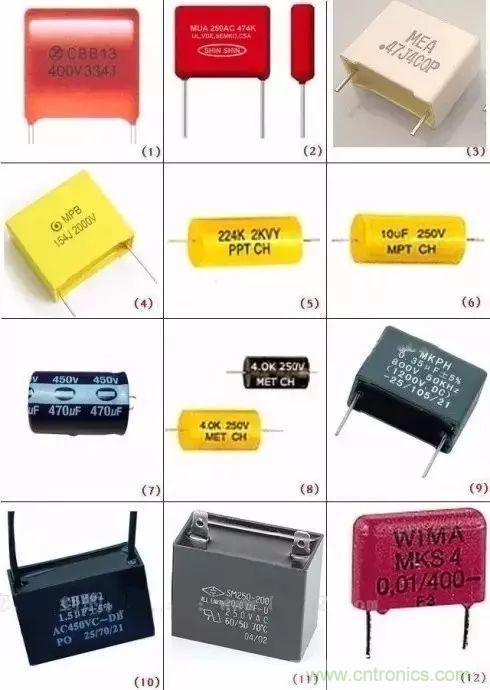

第2幅圖1 PPN電容。圖2 PET電容。圖3 MEA電容 圖4MPB 電容。圖5 PPT 電容。圖6 MPT電容。圖7電解電容器。圖8 MET電容。圖9 MKPH電容。圖10，11電機用電容。圖12 MKS電容。
第3幅：圖1 MKS電容。圖2 瓷片電容。圖3 ，4 MKP電容。圖5 貼片電解電容。圖6 史普瑞電容 Sprague Orange Drop Capacitors。圖7 電機用電容。圖8 MKT電容。 圖9陶瓷電容。
第4幅：圖1 MKS電容。圖3，8 云母電容。圖4 MPP電容。圖5 MKP電容。圖9 MEP電容。圖10 MPP電容。圖11 PPN電容。圖12 PEI電容。

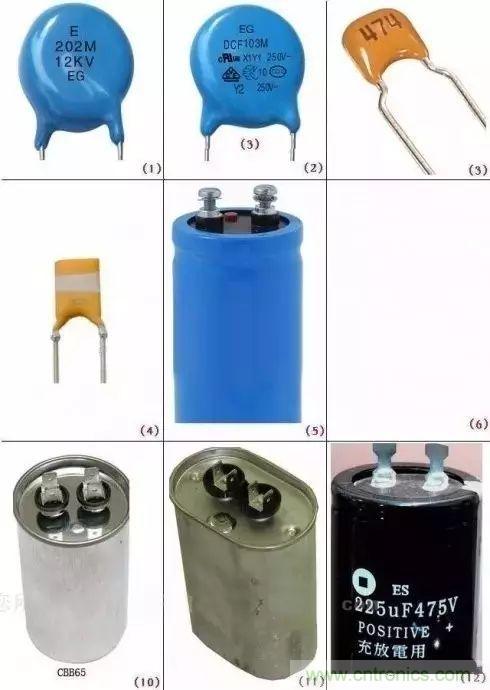

第5幅：圖1，2，3，陶瓷電容器。圖4 色環陶瓷電容。圖5，10，11，電機起動及運行電容器。圖12充放電用容

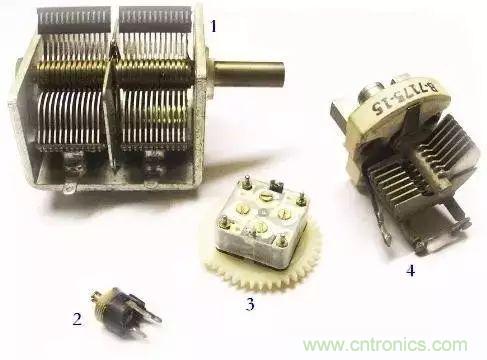

第6幅：圖1 雙連調諧電容。圖2微調電容。圖3 四連調諧電容。圖4 單連調諧電容
