    高速電路設計中不可忽略的一個重要因素

    發布時間:2018-05-24 責任編輯:lina

    【導讀】在高速電路設計中,鏈路中的每一個參數都有可能導致傳遞的信號出問題。今天就和大家分享一個平常大家不太注意的參數。



    先回顧下在中學的時候,咱們學習的一個概念,趨膚效應:當信號的頻率較越來越高時,信號都會趨向于導體的表面?zhèn)鬟f。這樣就會導致信號流過導體的相對有效面積變小,從電阻的角度來分析,這就會導致電阻增加,導致傳遞能量的損失。

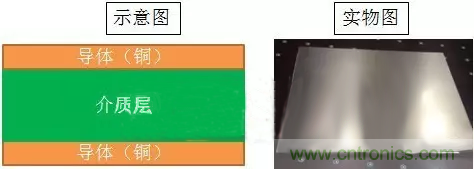

    在電子產品使用的PCB,基本都是由銅箔和有機材料組成的,如下圖所示:




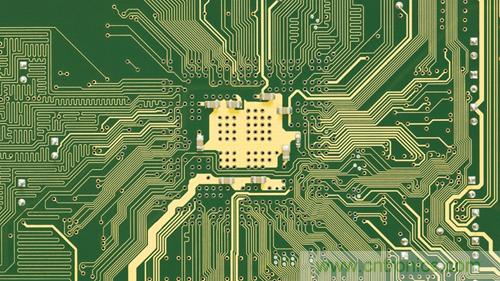

    我們平時看到的銅箔,表面上看起來都是非常光滑的,實際上并不如你肉眼所見的那樣,銅箔并不是完全光滑的,其在進項顯微鏡下如下圖所示:

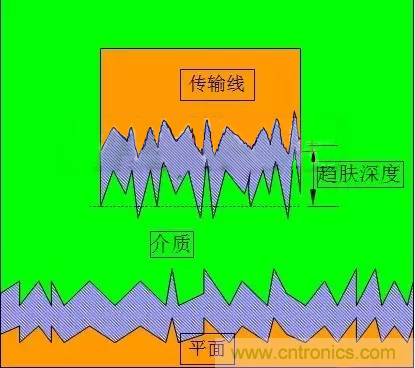

    為了更加的容易理解,給大家做一個示意圖,如下圖所示:



    銅箔的表面都是有很多銅牙存在的。目前小編沒有發現非常官方的數據說明普通的銅牙到底有多長,據小編看到的普通的銅箔,沒有經過處理的銅牙(銅箔粗糙度)一般都是在20~30um左右。當然,常規的根據銅箔粗糙度的厚度(系數)不同,目前有標準銅箔、反轉銅箔、低粗糙度銅箔和超低粗糙度銅箔之分。

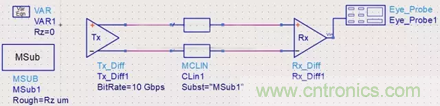

    前面說到,銅箔的粗糙度會影響到信號完整性,那么我們就來做一個實驗看看。原理圖如下所示,把銅箔粗糙度的設置為一個變量,初始值為0,仿真的速率為10Gbps:



    分別查看其眼圖和波形,如下所示:


    從結果可以看到:眼圖的寬度為97ps,高度為0.652V,信號的峰值為0.479V。

    那么,接下來,逐步改變銅箔粗糙度的厚度,觀察眼圖的變化,分別仿真銅箔粗糙度為5um、10um、15um和20um的情況,眼圖和波形分別如下所示:

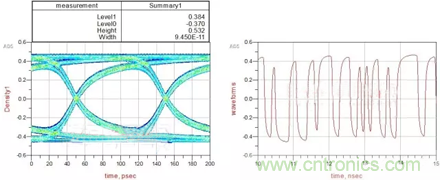

    當粗糙度為5um的時候,眼圖的寬度為94.5ps,高度為0.532V。



    當粗糙度為10um的時候,眼圖的寬度為93ps,高度為0.499V。



    當粗糙度為15um的時候,眼圖的寬度為91ps,高度為0.424V。



    當粗糙度為20um的時候,眼圖的寬度為88.5ps,高度為0.370V。



    從以上的結果,咱們可以看到當銅箔粗糙度的系數(厚度)增加時,眼圖的的margin越來越小,抖動(Jitter)越來越大。

    有的工程師經常會問到這樣一個問題:當信號的速率為多少的時候,在實際項目工程中需要考慮銅箔粗糙度的影響。我的答案是,任何時候考慮都是必要的。但是綜合成本和效果來考慮的話,當信號速率超過5G以上的時候,就應當適當?shù)目紤]銅箔的選擇問題(如果設計要求不高,也可以不考慮)。

    所以,當信號的速率越來越高的時候,我們不僅僅需要關注芯片的驅動能力、PCB介質的介電常數、介質損耗角、連接器、線纜等等,還需要考慮到導體(銅)的表面粗糙度的影響。
