    你的位置:首頁 > EMC安規 > 正文

    共模電感使用過程中出現的問題講解

    發布時間:2017-04-27 來源:卓志達 責任編輯:wenwei

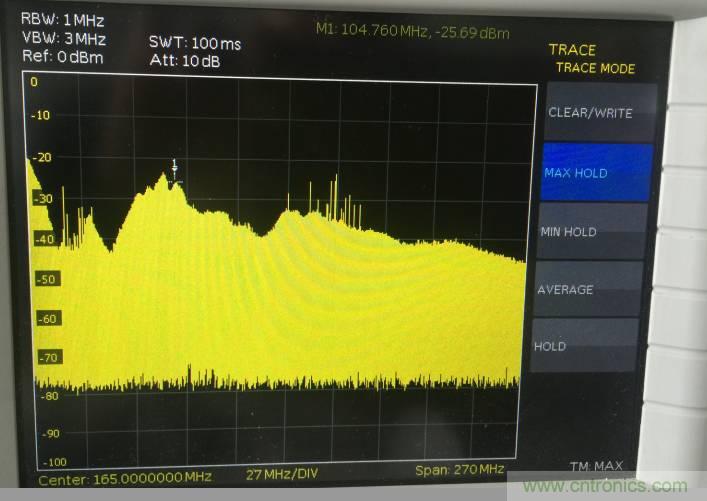

    【導讀】某款家用電子設備在做輻射發射測試時,在低頻段30M-300MHZ存在高低不平的輻射包絡,最高超標頻段超出限值5db。經細查后發現,輻射噪聲源于主板某差動放大IC的輸出端。頻譜儀測試圖如下。

    共模電感使用過程中出現的問題講解
    (30M-300MHZ存在多個包絡)

    處理措施:

    針對問題點,我們在差動放大IC輸出引線處串接700Ω共模電感,串接共模電感后測試通過。串接線如下圖。

    共模電感使用過程中出現的問題講解

    于是客戶將共模電感畫到主板電路里面,原理圖和pcb如下圖

    共模電感使用過程中出現的問題講解

    共模電感使用過程中出現的問題講解

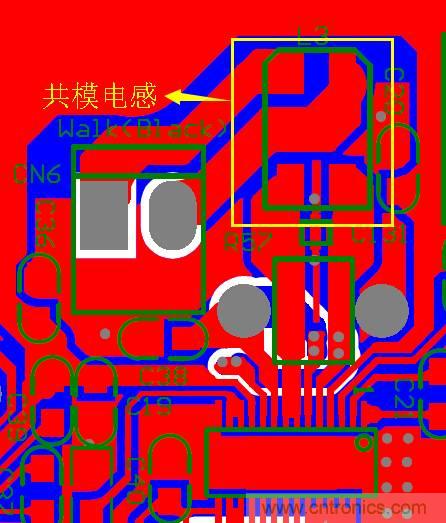

    改版后測試發現,該款電子產品輻射并沒有多大改善,30M-300MHZ頻段超標依然嚴重,共模電感接到板上與串在線纜上效果相差巨大。分析發現共模電感畫板走線存在問題。問題總結如下:

    經過共模電感后走線存在明顯問題,濾波前后走線存在相互串擾的可能。

    共模電感使用過程中出現的問題講解

    (濾波前后走線交叉走線,存在相互串擾的可能。濾波器的輸入輸出引線應拉開距離,嚴禁并行走線和交叉走線。)

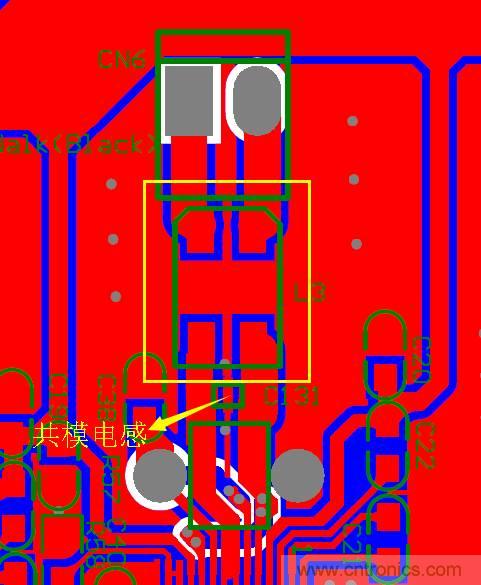

    從新畫板后PCB如下:

    共模電感使用過程中出現的問題講解
    (濾波輸入輸出走線相互隔開)

    改版樣機通過測試,濾波效果得到很大改善。使用濾波器的過程中需注意濾波前后走線是否合理,不合理的走線往往會讓濾波效果大打折扣。

    以上內容轉載自韜略科技。
