【導讀】鋁電解電容是唯一有“水”的元器件，不爽的時候還會爆漿，因為具有很高的單位CV值和價格低廉而被廣泛使用在各種電子產品中。在所有的電容器中，相同尺寸下，鋁電解電容的CV值最大，即能的存儲電荷最多，價格最便宜。讓我們一起來了解下鋁電解電容是怎樣制造出來的，以及它有哪些特性。

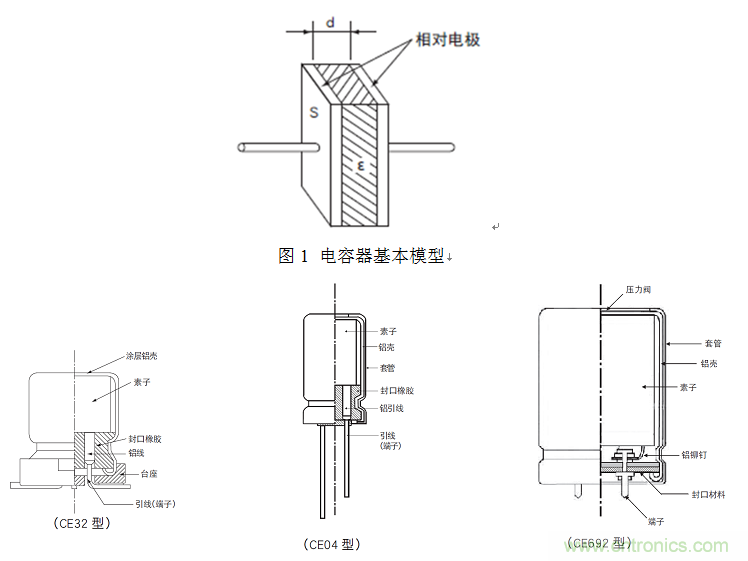

電容器的基本模型如圖1所示,靜電容量的公式如下：
- ε：介電常數
- S：電極板的面積（m2）
- D：兩電極板之間的距離
圖2 常見的電解電容及其結構

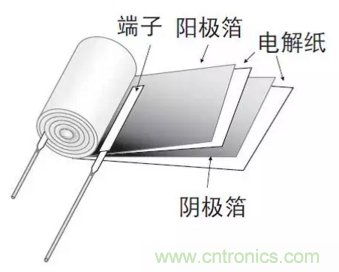

實現電解電容性能是靠鋁殼中間的素子，素子的結構如圖3、圖4。
圖4 電容的等效電路
作為鋁電解電容的電介質氧化膜（Al2O3）的介電常數通常為8~10，這個值并不比其他類型的電容大，但是，通過對鋁箔進行蝕刻擴大表面積，并使用電化學的處理得到更薄更耐壓的氧化電介質層，使鋁電解電容可以取得比其他電容器更大的單位面積CV值。
制造過程

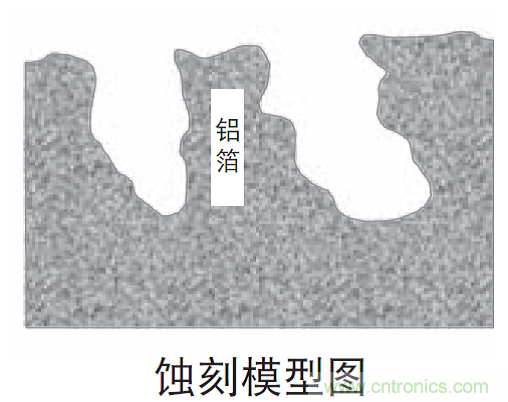

1、蝕刻（擴大大表面積）
蝕刻的作用是擴大鋁表面積。

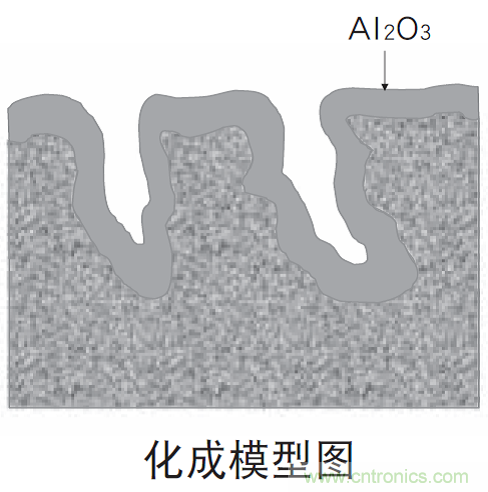

2、化成（形成電介質層）
在陽極鋁箔表面形成電介質層（Al2O3）

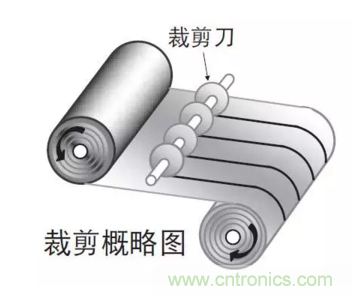

3、剪裁
按照產品要求裁剪鋁箔
4、卷繞
將陰極鋁箔和陽極鋁箔之間插入電解紙，然后卷繞成圓柱形，在卷繞工藝上陰極箔和陽極箔連接上端子。

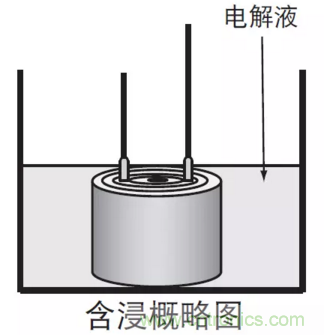

5、含浸
將素子浸入電解液中，電解液能對電介質進一步修復。

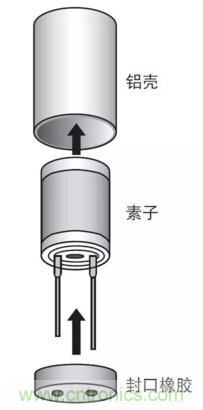

6、密封
將素子裝入鋁殼中用封口膠密封。
基本性能：
1、靜電容量
鋁電解電容的靜電容量是在20℃，120Hz，0.5V的交流條件下測試的值，一般來說，溫度升高，容量值也會升高；溫度低容量也會降低。頻率越高，容量越??；頻率越低，容量越大。

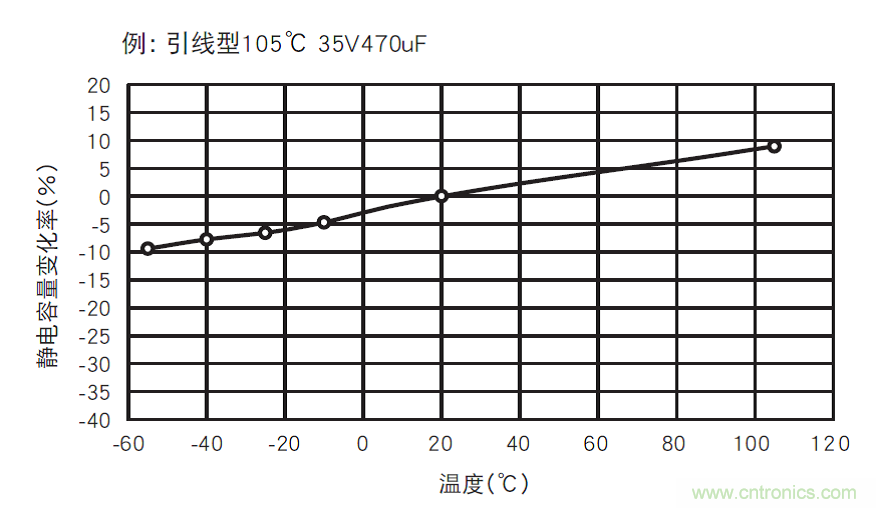

圖5 靜電容量的溫度特性
圖6 靜電容量的頻率特性
2、Tanδ（損耗角）
交流電流流過鋁電解電容時，會產生損耗，因為鋁電解電容的電解液、電解紙和其他接觸電阻的存在，鋁電解電容等效于串聯了電阻R，見圖7、圖8和圖9。

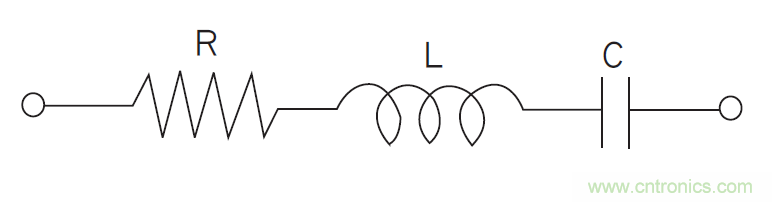

圖7 鋁電解電容的等效模型

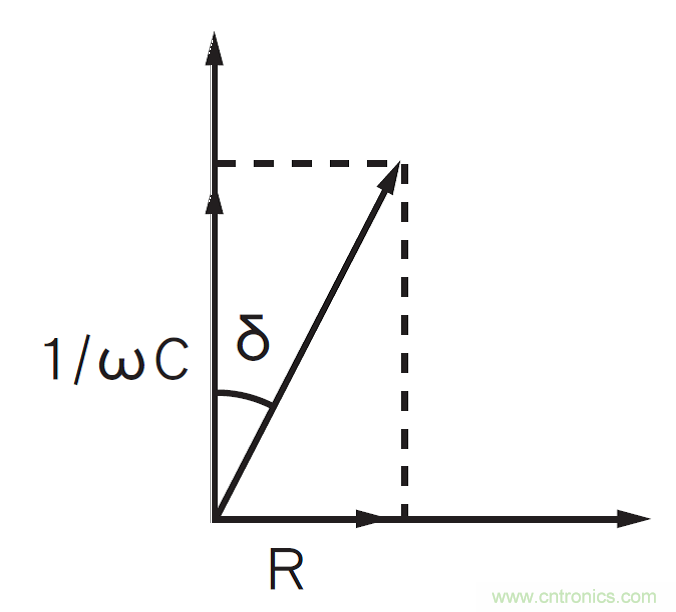

圖8 Tanδ定義圖
圖9 Tanδ的溫度特性
3、漏電流LC
鋁電解電容在承受直流電壓時，會有一個小直流電流過電容，理想電容器是不能通直流的，稱之為漏電流LC。LC會隨時間變化，如圖10、圖11，最后達到一個穩定值。但溫度升高時，LC增加；施加電壓降低，LC也會減少。

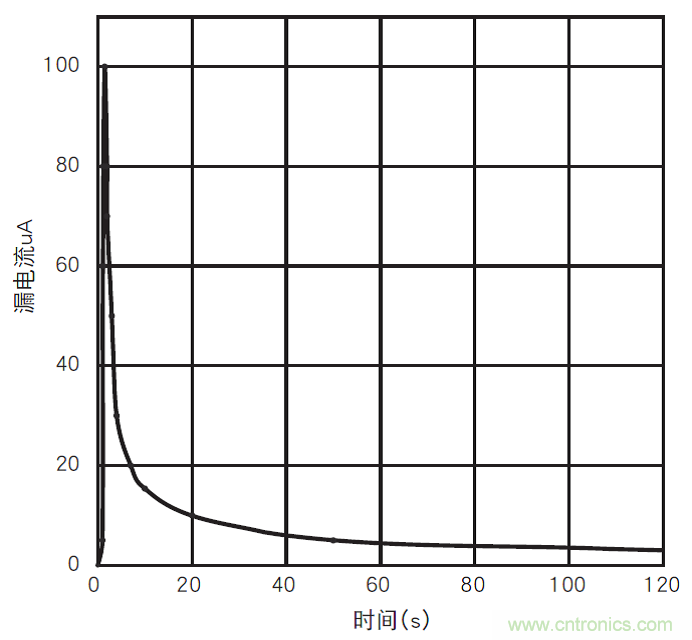

圖10 漏電流時間特性

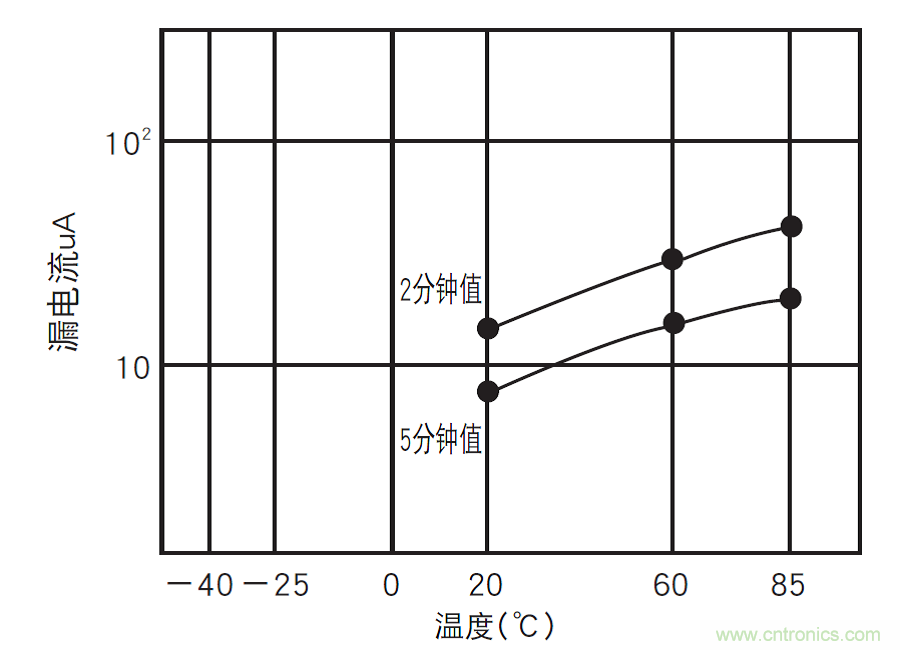

圖11 漏電流溫度特性
4、阻抗頻率特性
鋁電解電容的等效模型有C、R、L組成，電容器兩端的頻率-阻抗特性也由C、R、L的頻率-阻抗特性疊加組成。如圖12。1/ωC是容抗，直線向下45°角。ωL是感抗，直線向右上45°角。R代表等效串聯電阻。在低頻區間，有頻率依存的電介質損失影響大，因而R線向下。在高頻區間，電解液和電解紙的阻值占主導地位，不在受頻率影響，因而R值趨于穩定。
圖12 阻抗的頻率特性
阻抗也受溫度影響：溫度升高，阻抗減少；溫度降低阻抗增大。

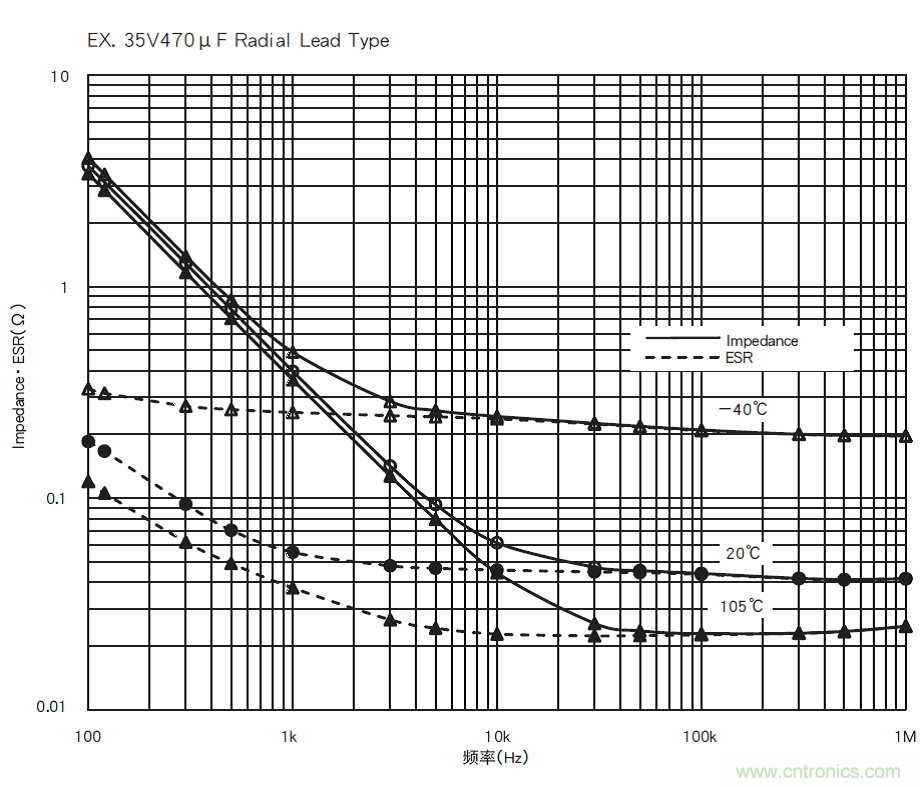

圖13 阻抗、ESR的溫度頻率特性
5、ZLG電源的電解電容的選型
ZLG的電源產品除常規關注的電壓、C、R、L特性外，根據電源拓撲結構的不同，對流過電容的電流、工作的溫升也需計算、實測、確保留夠足夠的余量，保證產品的壽命。
