【導讀】根據工信部《光伏逆變器制造行業規范條件》，含有變壓器的光伏逆變器加權效率不得低于96%，不含變壓器的光伏逆變器加權效率不低于98%。那逆變器相關企業如果保證逆變器效率測試，如何讓逆變器效率測試變得簡單快捷將是取得行業內的制勝的關鍵。
根據光伏十三五規劃，2016到2020年期間，我國光伏裝機規模將從幾十GW沖刺到150GW，光伏市場迎來爆發期，作為光伏電站的關鍵設備，光伏逆變器市場隨之迎來發展。據相關權威機構預測2016到2020年期間，光伏逆變器將以11%的年增長率增長，到2020年，全球光伏逆變器市場價值將超過71億美元。
光伏逆變器分類

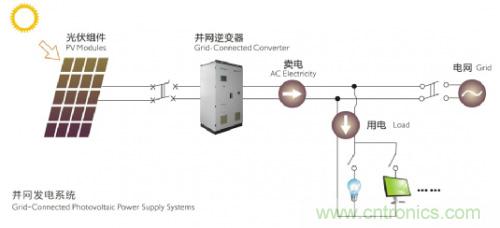

目前光伏逆變器市場競爭日益激烈，各種品牌各種類型的逆變器也在市場上百花齊放，總的而言在光伏發電系統，逆變器跟進根據用途可分為獨立型電源用和并網用二種。在光伏行業中，逆變器效率的高低是決定太陽能電池容量和蓄電池容量大小的重要因素。
光伏逆變器原理
光伏逆變器由升壓回路和逆變橋式回路構成，升壓回路主要用于將直流電壓升壓至逆變器輸出所需直流電壓，逆變橋式回路主要用于將升壓后的直流電壓轉換為固定頻率的交流電壓。因此，經升壓回路和逆變橋式回路完成將直流電轉換為交流點的功能。
光伏逆變器功能
逆變器不僅具有直交流變換功能，還具有最大限度地發揮太陽電池性能的功能和系統故障保護功能。歸納起來有自動運行和停機功能、最大功率跟蹤控制功能、防單獨運行功能（并網系統用）、自動電壓調整功能（并網系統用）、直流檢測功能（并網系統用）、直流接地檢測功能（并網系統用）。
光伏逆變器效率測量

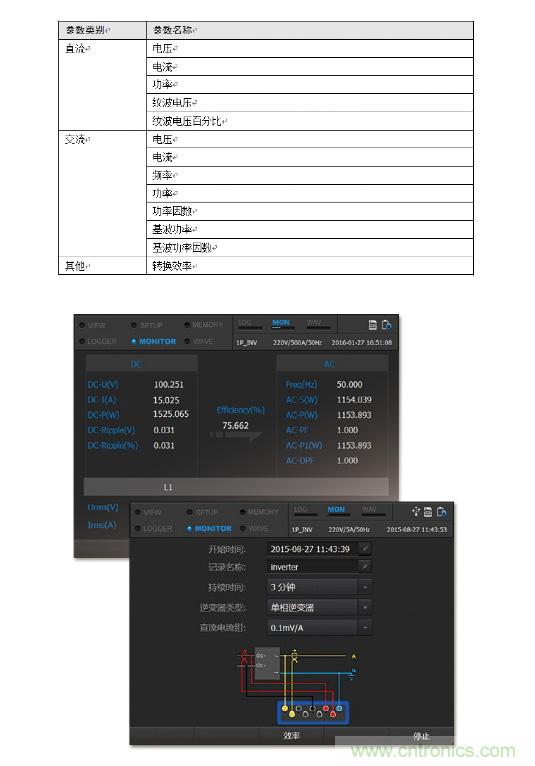

E6500電能質量和能效分析儀可以快速測量逆變器轉換效率以及功率。目前支持單向逆變器與三相逆變器測量，主要測試功能如下：
同時由于光伏發電站發電功率取決于光照強度，導致發輸出功率產生間接性和不穩定性，同時在使用逆變器將直流電轉化為交流電的過程中會產生一定量的諧波電流。光伏發電通過大量電子氣與電網連接，會對電網的電能質量的諧波含量、三相電壓不平衡度以及閃變?nèi)椫笜水a(chǎn)生較大影響。E6500電能質量及能效分析儀具備全面監測電能質量功能，同時開創全球獨家錄波分析功能，記錄的所有數據都可以提供上位機分析軟件進行分析，更專業更全面分析光伏逆變器存在的電能質量問題。
