開關電源三高一低的發展趨勢，使EMI濾波器面臨著持續改進壓力！本文介紹EMI濾波器的常見問題、發展趨勢及改善EMI濾波器性能的辦法；從濾波器L/C器件性能影響因素、L磁飽和/頻率的影響、 LC溫度的影響、濾波器L/C器件雜散耦合的影響、寄生參數/耦合的抑制五大方面分析無源EMI濾波器高頻性能的改善方案；并介紹了平面集成設計（電磁集成；電容、電感集成）及混合集成設計兩大EMI濾波器小型化設計技術。

一、電磁兼容新進展

開關電源三高一低的發展趨勢，EMI濾波器面臨著持續改進壓力！

EMI濾波器應達到高衰減性能、小體積、低成本。

EMI濾波器的常見問題：

• 低頻傳導發射高
• 高頻傳導/輻射發射高

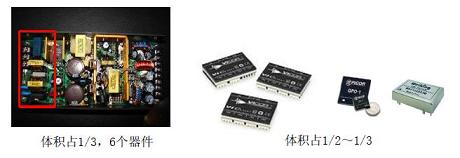

• 體積大

影響EMI濾波器性能/體積的因素：

• L、C最小否？ 從主電路結構、控制及頻率方面來看LC對濾波器的性能影響
• 拓?fù)鋬?yōu)化否？拓?fù)涫欠駜?yōu)化要看阻抗失配的情況如何。
• 材料影響否？ 對于材料，主要考慮的是磁芯Bs/u’+ju’’
• 寄生/耦合影響否？對于元器件之間的寄生/耦合作用是否影響濾波器的性能，主要是從器件工藝/布局方面來考慮，通過優化器件的布局來盡量減少影響作用，提高性能。

改善濾波器性能/體積的可能方法：

• 低通濾波器的精細設計
• 新型濾波器結構設計

二. 無源EMI濾波器性能改善設計

無源LC反射濾波或吸收濾波，可覆蓋150kHz-1GHz。

              •EMI濾波器應處于阻抗失配狀態
              •電感、電容應有足夠的電壓、電流容量
              •Ldm電感、Cx、Cy電容有最大值限制

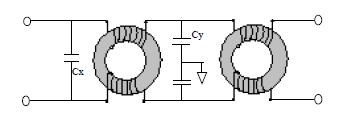

如何選擇EMI濾波器拓?fù)洌?br />


電感

       [page]
 改進方案


                                                             短管腳并小容值電容PCB引線也要短

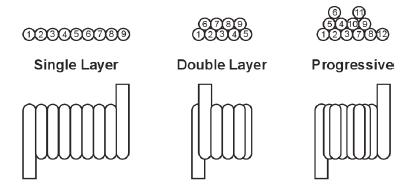

                                                                     加大匝間距漸進繞組

L磁飽和/頻率的影響

                                                         高飽和密度磁芯 合適橫截面積

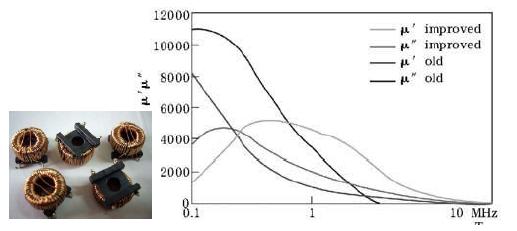

                                                        選擇寬帶磁材料、u"大的材料更適合高頻

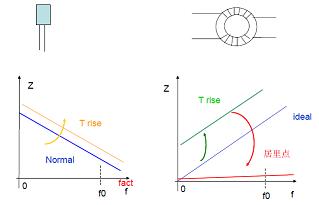

LC溫度的影響

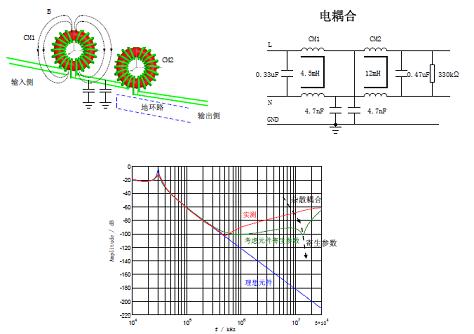

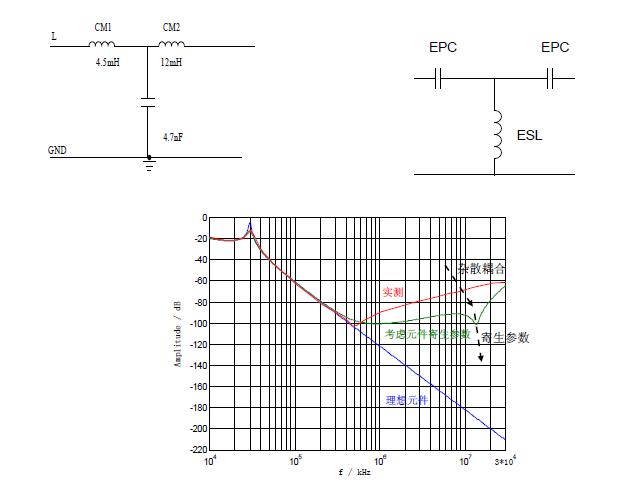

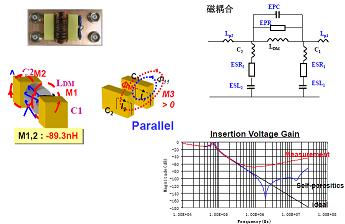

 濾波器L/C器件雜散耦合的影響

                                                [page]

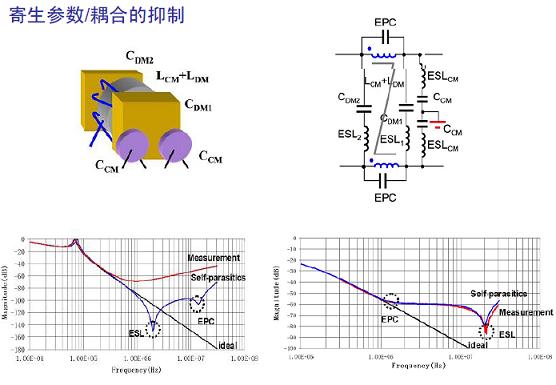

寄生參數/耦合的抑制


 電感EPC的抑制

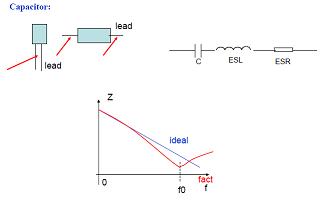

 電容ESL抑制

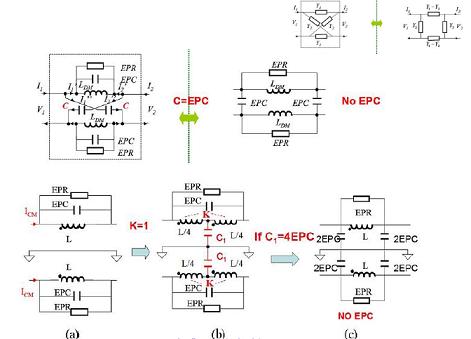

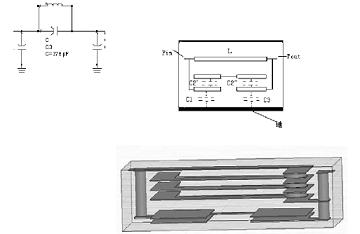

耦合的抑制
                  [page]

EMI濾波器小型化設計技術

EMI的小型化主要受電源原始噪聲大小、電感與電容體積影響，通過采用新型磁材料、平面化集成設計、混合濾波器設計的方式，可以有效減小其體積。

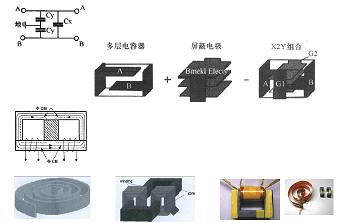

平面集成設計

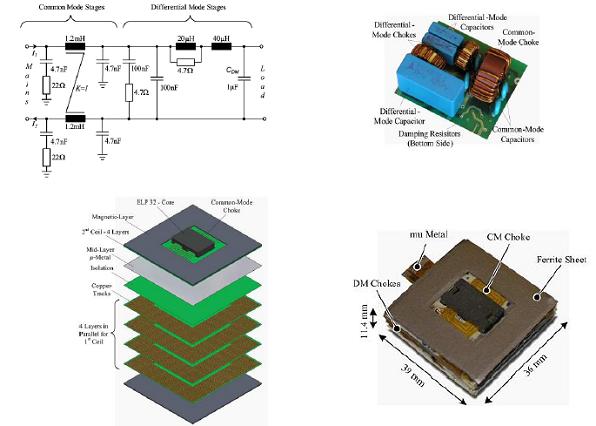

平面電磁集成化

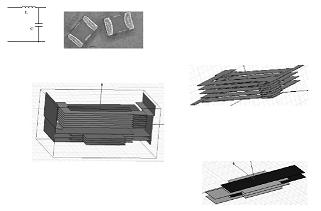

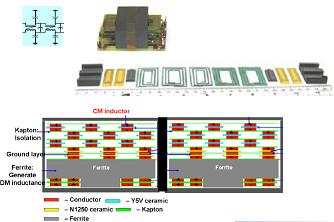

平面集成電容、電感集成

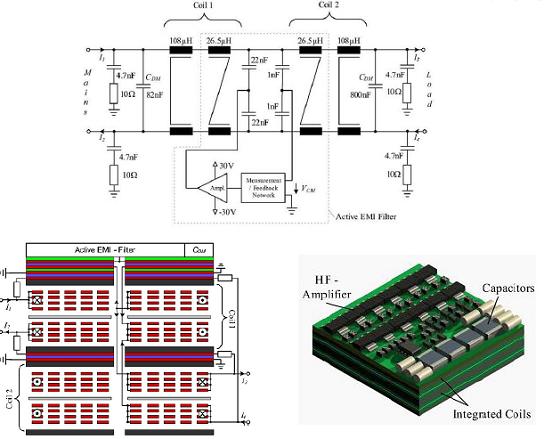

混合集成化


小結：EMC標準的提升，要求抑制器件的高頻性能進一步提升；EMI的小型化主要受電源原始噪聲大小、電感與電容體積影響，通過采用新型磁材料、平面化集成設計、混合濾波器設計等方式，可以有效減小其體積。
