    第一講:全面剖析智能電表結構和原理

    發布時間:2011-10-15 來源:CNT Networks

    中心議題:
    • 智能電表的結構分類
    • 智能電表的工作原理和特點
    • 智能電表帶給用戶的諸多好處
    • 智能電表的智能體驗

    相關閱讀:
    【class2】:詳解智能電表的主流計量芯片方案
    http://www.77uud.com/art/artinfo/id/80013544?source=lecture
    【class3】:非接觸式預付費智能表系統設計方案
    http://www.77uud.com/art/artinfo/id/80013557?source=lecture
    【class4】:智能電表電源管理及其省電設計方案
    http://www.77uud.com/art/artinfo/id/80013574?source=lecture
    【class5】:PLC技術在智能電表上的應用方案
    http://www.77uud.com/art/artinfo/id/80013799?source=lecture

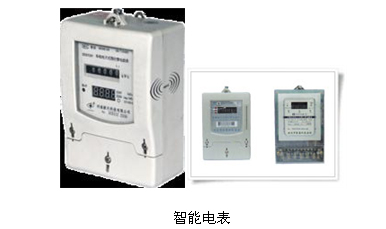

    近年來,智能電網(Smart Grid)的建設規??涨埃呀浭俏覈娏π袠I發展的必然趨勢。智能電表作為智能電網的重要環節,它的發展對于智能電網的壯大具有不可替代的作用。下面是電子元件技術網整理出有關智能電表的一些基本知識,包括智能電表的結構分類、工作原理和特點等,從中你還可以了解到智能電表能帶給用戶的哪些好處,其智能關鍵表現在哪些方面?

    一、智能電表的定義

    所謂智能電表,就是應用計算機技術,通訊技術等,形成以智能芯片(如CPU)為核心,具有電功率計量計時、記費、與上位機通訊、用電管理等功能的電度表。

    智能電表通過用戶交費對智能IC卡充值并輸入電表中,電表才能供電,表中電量用完后自動拉閘斷電,從而有效地解決上門抄表和收電費難的問題。并對用戶的購電信息實行微機管理,方便進行查詢、統計、收費及打印票據等。

    二、智能電表的結構分類


    目前,國內智能電度表從結構上大致可分為機電一體式和全電子式兩大類。機電一體式,即在原機械式電度表上附加一定的部件,使其既能完成所需功能,又能降低造價且易于安裝,一般而言其設計方案是在不破壞現行計量表原有物理結構,不改變其國家計量標準的基礎上加裝傳感裝置變成在機械計度的同時亦有電脈沖輸出的智能電表,全電子式則從計量到數據處理都采用以集成電路為核心的電子器件,從而取消了電表上長期使用的機械部件,與機電一體化電度表相比具有電表體積減小,可靠性增加,更加精確,耗電量減少,并且生產工藝大大改善,不必只在原有意義上的專業電度表廠生產等優越性,最終會取代帶有機械部件的計量表。

    1、機電一體式的電度表

    第一類機電結合的電度表,是在原有的機械表的基礎上,加裝電子式計數裝置和相應的控制、通訊電路,或加上IC卡讀寫接口以實現自動計量計費和控制;其基本結構是在原有機械電度表的轉盤上打孔或涂(貼)上能吸收光線的材料。這類電度表由于其計量原理沒有改動,其計量精度和特性與機械表完全一樣,而成本相對較高,其優勢在于能充分利用現已安裝使用中的大量的機械電度表,且其計量原理為大眾所熟悉而容易接受。

    另一類機電結合的電度表則是采用電子式計量電路在獲得數字式脈沖信號后,通過微型電機驅動字碼轉輪得到電能計數 值,這種結構是最簡潔可行的電子式電度表的方案,但遺憾的是其對計量電路的要求較高,即要求所有的表都按一個固定的比例將電能值轉換為對應數量的數字脈沖,才能按正確的速度驅動微電機以轉動字輪。這個比例就是所謂的電表常數(imp/kWh),由于電路中所用的決定脈沖速度的定時元件大都是參數離散性較大的阻容元件,為了保證電度表的計量精度和產品的一致性,就必須在生產過程中加強對元件的篩選和對半成品的調校,也就是說要增加相應的人力物力的投入并要延長生產周期,從而使電度表的生產費用和成本有所增加。另外這種結構的電度表在數據收集和用戶繳費方式上與老式的機械表沒什么區別,應屬淘汰產品。

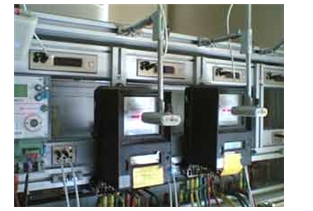

    機電結合(一體式)的電度表
    [page]
    2、全電子式電度表


    當前電子式電能表對用戶用電采樣方式主要有兩種形式。一種是用互感器采樣,另一種為直接采樣。采用互感器采樣即利用電壓互感器和電流互感器分別來采集用戶的電壓信號和電流信號;直接采樣則是用熱穩定性高的電阻分壓網絡來取得電壓信號,而用電阻溫度系數非常小的錳銅片進 行電流直接采樣。采用互感器采樣,在起動電流、線性范圍、功耗和精度等指標皆不如直接采樣,尤其是小電流時更為突出。 例如:額定電流為20A時,直接采樣的啟動電流為20mA,互感器采樣的啟動電流為40 mA。又如:采用專用的錳銅片進行直接電流采樣的全電子電能表誤差可調整到+0.5%,而采用電流互感器采樣,由于激磁電存在,若不采取補償措施,互感器本身誤 差就可能超過5%。利用互感器采樣的的優點是抗干擾性較強,線路簡單,成本低。

    全電子式電能表
    三. 智能電表的工作原理和特點

    1. 智能電表的工作原理


    用戶持IC卡到供電部門交款購電,供電部門用售電管理機將購電量寫入IC卡中,用戶持IC卡在感應區刷非接觸式IC卡(簡稱刷卡,下同),即可合閘供電,供電后將卡拿走。當表內剩余電量等于報警電量時,拉閘斷電報警(或蜂鳴器報警),此時用戶在感應區刷卡即可恢復供電;當剩余電量為零時,自動拉閘斷電,用戶必須再次持卡交費購電,才可以恢復用電。

    電子式智能電表,是在電子式電表的基礎上,近年來開發面世的高科技產品,它的構成、工作原理與傳統的感應式電能表有著很大的差別。而電子式智能電表主要是由電子元器件構成,其工作原理是先通過對用戶供電電壓和電流的實時采樣,再采用專用的電能表集成電路,對采樣電壓和電流信號進行處理,并轉換成與電能成正比的脈沖輸出,最后通過單片機進行處理、控制,把脈沖顯示為用電量并輸出。

    通常我們把智能電表計量一度電時A/D轉換器所發出的脈沖個數稱之為脈沖常數,對于智能電表來說,這是一個比較重要的常數,因為A/D轉換器在單位時間內所發出脈沖數個的多少,將直接決定著該表計量的準確度。目前智能電表大多都采用一戶一個A/D轉換器的設計原則,但也有些廠家生產的多用戶集中式智能電表采用多戶共用一個A/D轉換器,這樣對電能的計量只能采用分時排隊來進行,勢必造成計量準確度的下降,這點在設計選型時應該注意。

    智能電表的工作特點

    智能電表不只采用了電子集成電路的設計,再加上具有遠傳通信功能,可以與電腦聯網并采用軟件進行控制,因此與感應式電表相比,智能電表不管在性能還是操作功能上都具有很大的優勢。

    (1)功耗:由于智能電表采用電子元件設計方式,因此一般每塊表的功耗僅有0·6w~0·7w左右,對于多用戶集中式的智能電表,其平均到每戶的功率則更小。而一般每只感應式電表的功耗為1·7w左右。

    (2)精度:就表的誤差范圍而言,2·0級電子式電能表在5%~400%標定電流范圍內測量的誤差為±2%,而且目前普遍應用的都是精確等級為 1·0 級,誤差更小。感應式電表的誤差范圍則為+0·86%~-5·7%,而且由于機械磨損這種無法克服的缺陷,導致感應式電能表越走越慢,最終誤差越來越大。國家電網曾對感應式電表進行抽查,結果發現50%以上的感應式電表在用了5年以后,其誤差就超過了允許的范圍。

    (3)過載、工頻范圍:智能電表的過載倍數一般能達到6~8倍,有較寬的量程。目前8~10倍率的表成正為越來越多用戶的選擇,有的甚至可以達到20倍率的寬量程。工作頻率也較寬,在40HZ~1000HZ范圍。而感應式電表的過載倍數一般僅為4倍,且工作頻率范圍僅為45~55HZ之間。

    (4)功能:智能電表由于采用了電子表技術,可以通過相關的通信協議與計算機進行聯網,通過編程軟件實現對硬件的控制管理。因此智能電表不僅有體積小的特點,還具有了遠傳控制、復費率、識別惡性負載、反竊電、預付費用電等功能,而且可以通過對控制軟件中不同參數的修改,來滿足對控制功能的不同要求,而這些功能對于傳統的感應式電表來說都是很難或不可能實現的。
    [page]
    四、智能電表帶給用戶的好處

    智能電表較普通機械式電能表有著計量更精準、智能扣費、電價查詢、電量記憶、余額報警、信息遠程傳送的優勢。

    對電力公司而言,采用智能電表可省去人工抄表的成本,并且減少竊電的損失。除此之外,電力公司利用智能電表取得客戶的用電量資料后,再用Internet的方式實時回傳給用戶參考,客戶可據以分散用電的時間(因尖峰時段費率高),作電力使用的管理,達到節省電費成本的效益。

    對政府而言,智能電表有助用戶節約用電,可以達到節能減碳的政策目標。

    對于用戶來說,可以節省電費開支,用戶可充分利用峰、谷電價的差異自主定制用電方案,做到用相同的電,花最少的錢。

    五、智能電表智能在什么地方

    消費透明,用相同的電花最少的錢

    使用智能電表后用戶可以通過互聯網查詢到自家電表在任 意時段的用電量,幫助自己揪出家里的“用電大戶”,同時也可以幫助居民改變不科學的用電習慣。比如,一些居民習慣把熱水器長期開著讓水保溫,晚上睡覺時又不關電視機的總電源開關等。

    智能電表的液晶顯示屏上會時刻顯示此時的電價是多少,它能帶給市民什么樣的幫助呢?那就是用戶可以充分利 用峰、谷電價的差異,自主定制用電方案。比如用電熱水壺燒開水,可以推遲一會到電價便宜的時候再用,這樣能做到用相同的電,花最少的錢。液晶顯示屏上還能顯示當前剩余金額、當月使用的電量、使用時段的電價等,用戶能據此來判斷當前用電狀況。

    即充即用,交費快速而便捷

    安裝了智能電表后,用戶可以提前在電表中預存一定數額的電費,這樣在相當一段時間之內都不用再往銀行或者營業廳跑了。當然,這也意味著換裝智能電表后,您在 買電時只能在電表中預存電費而不是電量,您在家中的電表里可以查到還剩下多少電費,而不再像現在一樣查到的是剩余的電量。

    此外,您還可以定期從銀行直接往電表內轉賬劃錢。而通過信息交互功能,您能對家中用電情況一清二楚。當電表中的余額少于一定的數值時,電表會提醒用戶及時充值,當里面的電費用光時,會自動斷電。
